液压驱动料箱翻转倒料机架

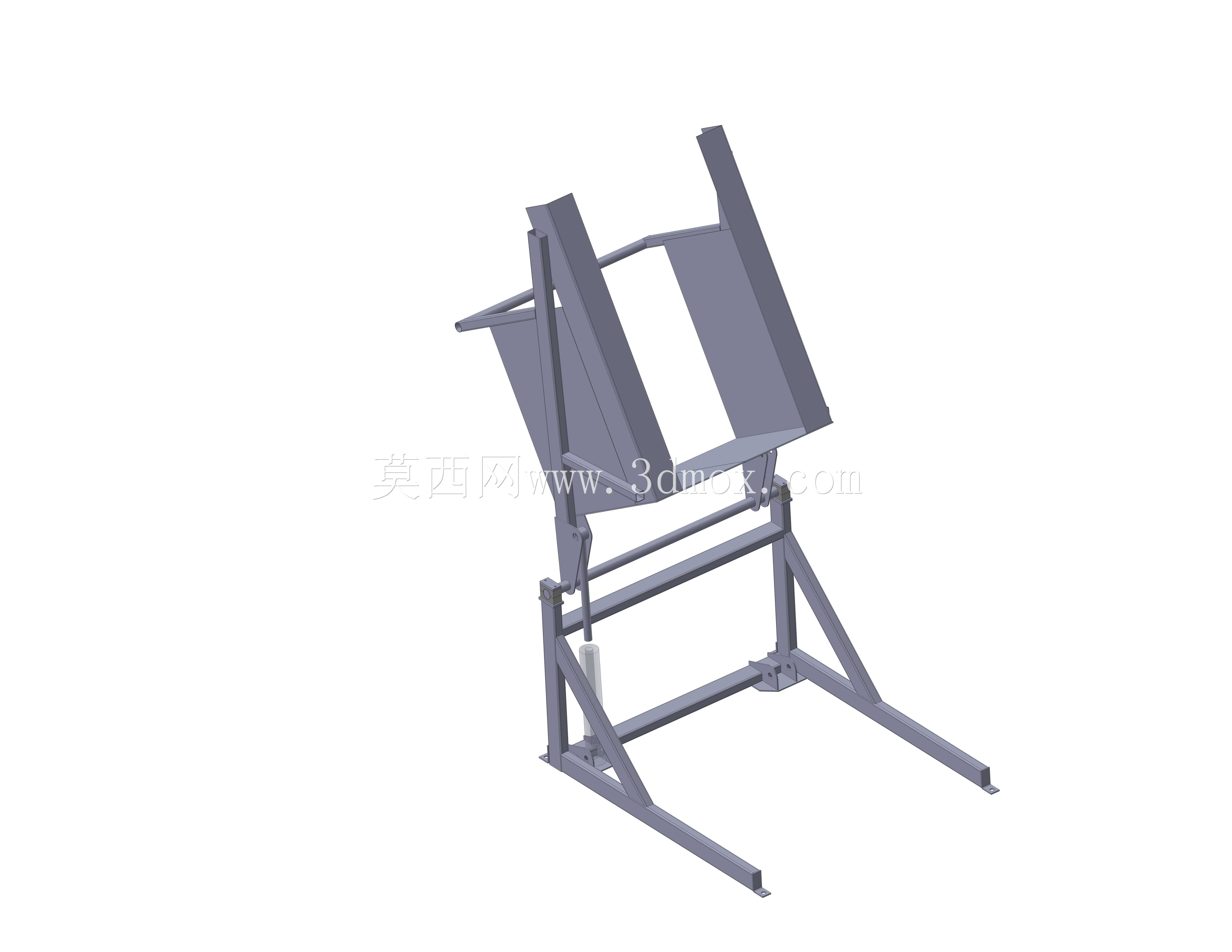

　　该套三维结构对应果蔬收储、食品加工、农场周转以及散装物料处理现场常见的料箱翻转作业需求。Palox 在实际产线中多指大容量木质或塑料周转箱，内部常装载苹果、土豆、洋葱、根茎类作物，也可用于盛放颗粒料、破碎料或需集中倾倒的半成品。人工翻动这类满载箱体劳动强度高，且箱体重心高、侧壁受力大，操作时容易出现箱口偏摆、物料撒漏和人员挤压风险。该机架通过底部固定框架、倾斜承托架和液压执行件组合，将箱体从接近竖直装载姿态推升至倾转姿态，使箱内物料沿导向侧板滑出，进入清洗线、分选线、料斗或输送设备。

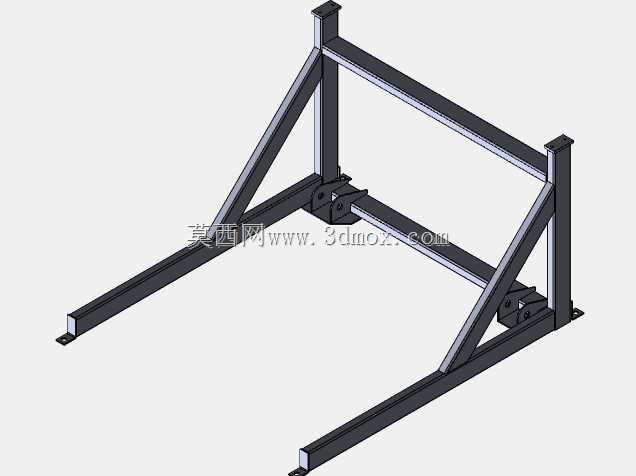

　　从结构布置看，设备下部采用前后延伸的底梁形成稳定支撑，支腿与斜撑构成三角形传力路径。底梁向外铺开的目的不是单纯增加外形，而是为了在箱体满载倾转时控制整机重心边界，尤其在翻转中后段，物料向箱口移动，重心会越过原始箱体支撑区域，若底盘过窄，仅靠设备自重很难抵抗倾覆力矩。底梁端部可作为与地面预埋件、膨胀螺栓或移动式配重底座连接的位置，现场安装时需要确认地面平整度、地脚承载能力以及操作人员站位，避免将设备布置在人员频繁穿行的翻转半径内。

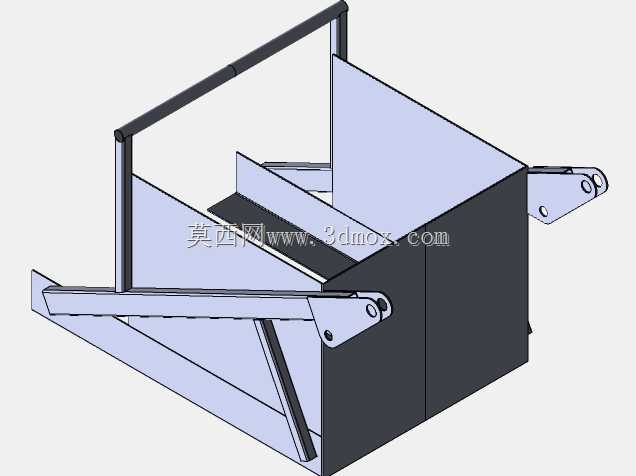

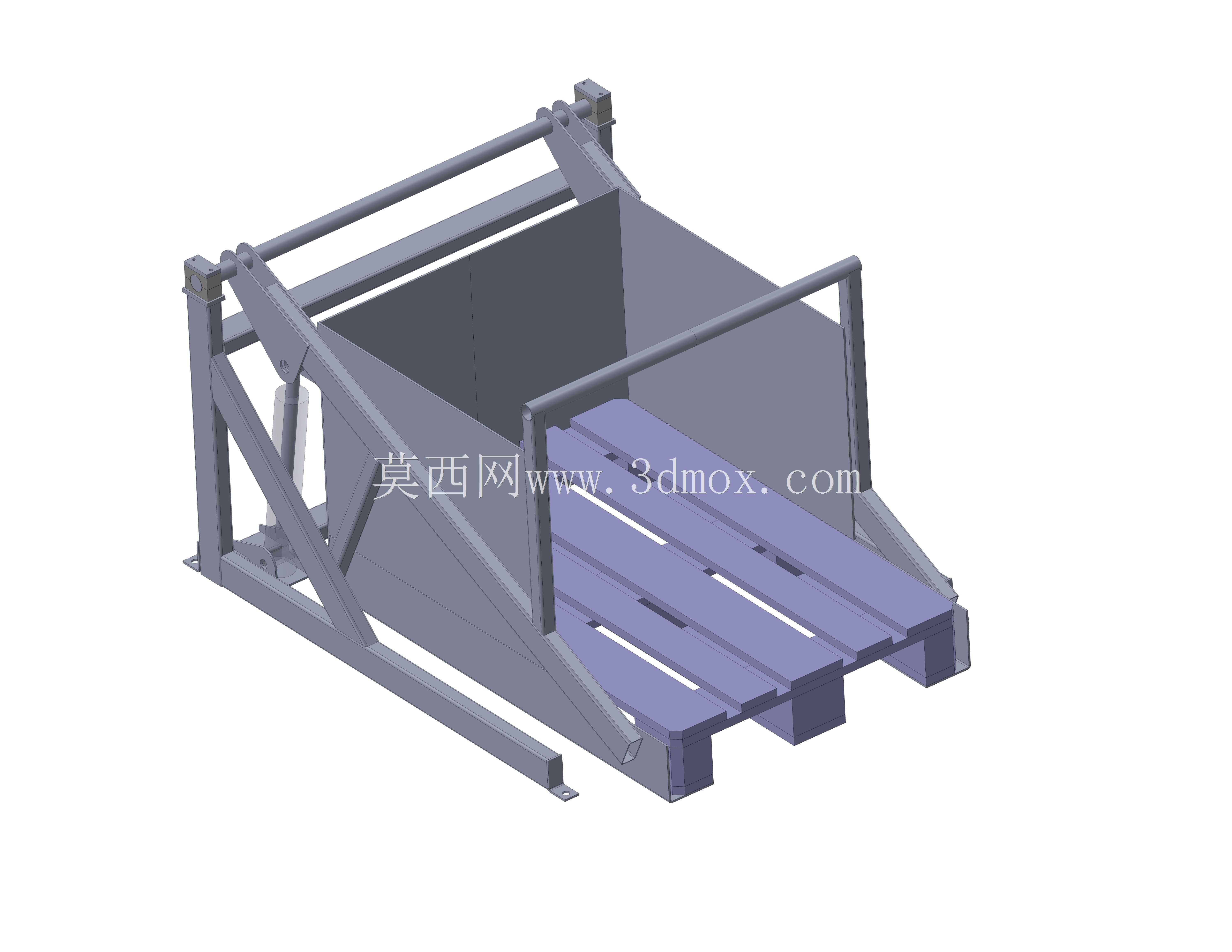

　　承托部分由两块高侧板、背部挡靠和下部托持结构组成。侧板既限制料箱侧向位移，也在倾转过程中充当物料导出通道，减少箱口晃动。背部挡靠承担箱体初始装载和举升初期的水平推力，下部托持位置则决定翻转支点与箱体重心之间的力臂关系。设计时不能只按空箱外形建模，需要把满载物料的等效重心、箱体尺寸公差以及木托盘底板磨损后的偏差纳入检查。若托点过低，液压缸推力会增大；若托点过高，箱体在初始阶段可能出现前爬或局部压陷。较合理的做法是让箱体落座后同时获得背部、底部和侧向约束，再由液压动作完成连续翻转。

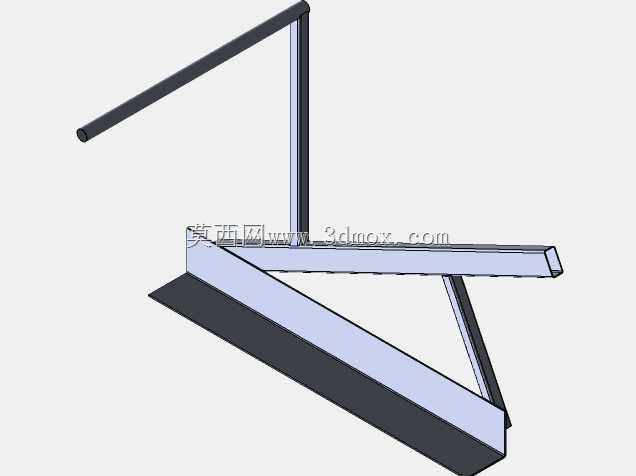

　　液压驱动方案适合这种低速、大推力、动作平稳的工况。油缸一端铰接在底架区域，另一端连接翻转托架，通过伸缩改变托架角度。铰接点位置直接影响推力曲线：初始起升阶段需要克服箱体静载和托架自重，角度增大后物料逐渐向箱口转移，载荷特性会发生变化。建模时应重点检查油缸全行程中的最小安装距、最大伸出量、铰接座转角以及管路干涉，不能只让机构在软件里达到目标角度。油缸旁设置的支撑连杆用于保持托架运动轨迹，使翻转过程不是无控制的绕点转动，而是在液压推力和连杆约束下完成稳定姿态变化。

　　外形与安装边界方面，该设备属于工位级工装，宽度主要由料箱尺寸和两侧导向板决定，高度则在竖直装载姿态与最大倾转姿态之间变化。选型或复刻设计时，应先确定现场 palox 箱体的最大外廓、满载质量、箱口高度以及后续接料设备的进料位置。设备前方需要保留物料滑落和检修空间，后方要留出油缸维护、铰接点润滑和人员接近空间，底梁两侧则应避免与叉车通道冲突。若用于食品或农产品场景，与箱体、物料接触的部位还需考虑表面清理、棱角圆滑和防锈处理；若用于工业散料，则应加强侧板耐磨面和箱口限位，防止长期冲击导致焊缝疲劳。

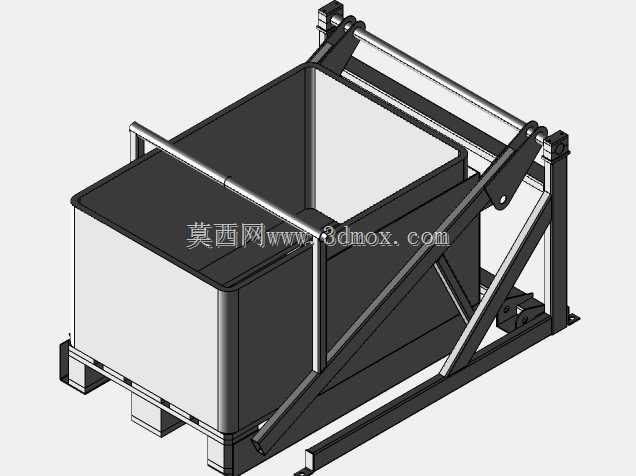

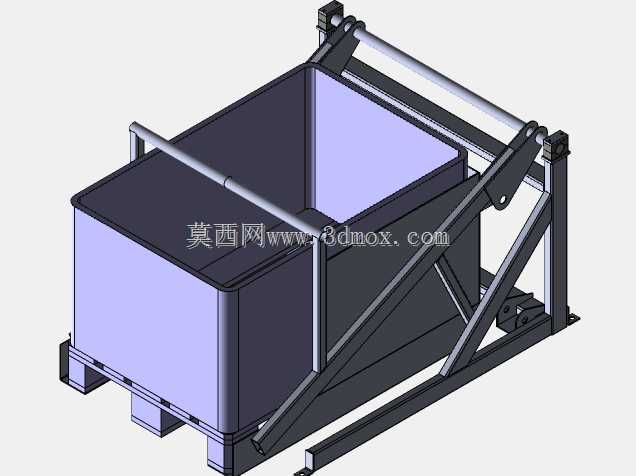

　　三维模型完整表达了方管焊接机架、翻转架、液压油缸、铰接销轴和斜撑连接关系，适合用于机构运动校核、焊接件拆分、非标件出图以及现场布局评审。结构思路清晰，没有复杂传动链，维护点集中在油缸、销轴和铰接衬套处，适合需要按不同箱体尺寸进行参数化改型的设计人员参考。
