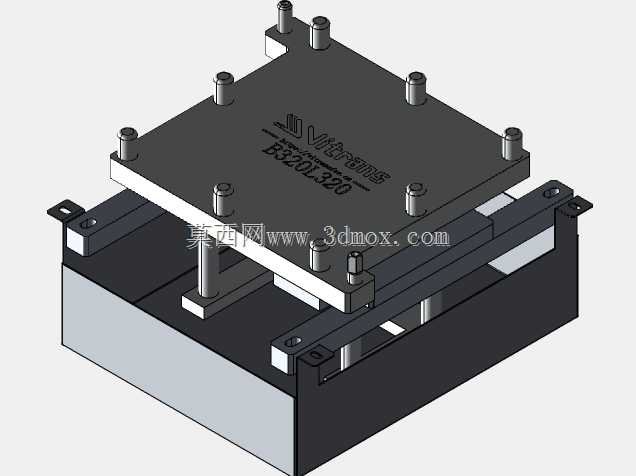

B320-L320规格托盘输送线定位装置

　　在离散制造的车间物流输送环节，托盘作为工件载具的核心载体，其停位精度直接决定了后续机器人取放料、机床上下料、自动检测等工序的良率与节拍，这套适配320mm×320mm规格托盘的定位装置，正是针对输送线托盘到位后存在的窜动、偏移问题设计的专用执行机构。从现场应用场景来看，这类装置普遍部署在倍速链输送线、平皮带托盘线的工位停靠点，比如3C电子组装线的测试工位、汽车零部件机加工线的上下料工位、新能源电池模组的装配工位，当托盘沿着输送导轨行进到指定工位时，光电传感器触发到位信号，这套定位装置就会完成顶升、定位、锁止的整套动作，把托盘的位置偏差控制在±0.05mm范围内，完全满足自动化设备的取放料精度要求。

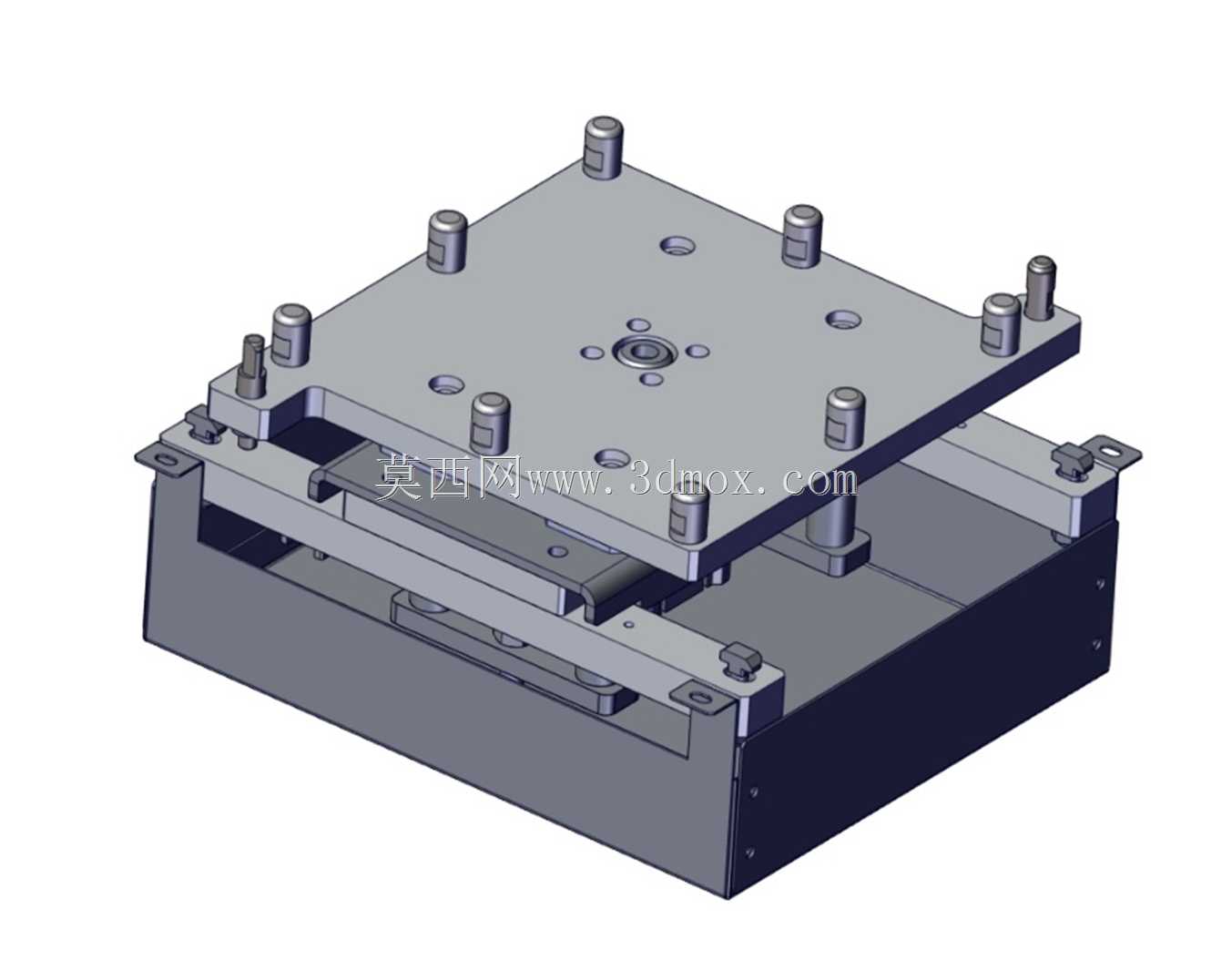

　　从结构设计思路来看，整套装置采用分层式布局，底部为安装基座，直接通过螺栓固定在输送线的铝型材框架或者方管支架上，不需要对原有输送线的主体结构做大规模改动，适配性较强。中间层为顶升执行与导向机构，采用多根等高导向柱配合直线轴承做垂直方向的运动导向，避免顶升过程中出现偏载卡滞，顶升动力可根据现场工况选配气缸或者伺服电缸，对于节拍要求不高、负载较轻的场景用标准气缸即可满足需求，重载、高精度节拍可控的场景则可以更换为伺服电缸，模块化的安装接口让动力单元的替换不需要改动上层定位结构。上层为托盘承载与定位销组件，定位销的位置完全匹配标准托盘底部的定位销孔，当装置顶升到位时，锥形导入段的定位销会先插入托盘的销孔完成粗定位，随着顶升行程走完，圆柱段的定位销与销孔完全配合，实现托盘X、Y、Z三个方向以及绕Z轴旋转方向的全自由度约束，彻底消除托盘在输送过程中积累的位置偏差。

　　关于安装边界与尺寸参数，这套装置的适配托盘宽度与长度均为320mm，整体安装 footprint 略大于托盘尺寸，基座的安装孔位采用长圆孔设计，允许在安装时做±5mm的位置微调，降低现场安装的对齐难度。装置的总顶升行程可以根据输送线的辊道或者链条高度定制，确保顶升后托盘完全脱离输送面，不会和输送辊道、链条产生摩擦干涉，同时预留足够的安全间隙。总装载量可以根据实际输送的工件重量做定制化调整，常规配置下单套装置可承载最大100kg的托盘加工件总重量，若有更重的负载需求，只需要加粗导向柱直径、更换更大推力的动力单元即可，核心结构不需要重新设计。

　　在实际使用过程中，这套定位装置的可靠性直接影响整条线的开动率，设计时所有运动副都采用了自润滑轴承或者免维护的直线导轨，不需要频繁加注润滑脂，降低日常维护工作量。定位销采用可拆卸式设计，长期使用出现磨损后可以快速更换，不需要拆卸整套装置，减少停机维护时间。装置的侧面预留了传感器安装位，可以加装到位确认传感器、顶升原点传感器，把装置的运行状态接入整线的PLC控制系统，实现动作逻辑的互锁，比如定位装置未完成锁止时，机器人不允许执行取放料动作，托盘未完全降下回到输送面时，输送线不允许启动，避免出现设备碰撞事故。

　　不同于通用型的阻挡机构，这套定位装置是针对正方形小规格托盘专门优化的，定位销的布局采用中心对称设计，不管托盘从哪个方向进入工位，都能保证定位精度一致，不会出现单侧受力偏移的问题。上层承载板的平面度加工要求控制在0.02mm以内，确保托盘被顶起后处于水平状态，避免工件因为承载面倾斜出现滑落或者位置偏移。对于有防静电要求的电子行业场景，承载板表面可以粘贴防静电胶皮，或者整体采用防静电材质加工，避免静电击穿电子元器件。整套装置的结构紧凑，不会占用输送线两侧的操作空间，对于需要人工补料或者异常处理的工位，也不会妨碍操作人员的作业动作。
