L型倾斜爬坡链板物料输送设备

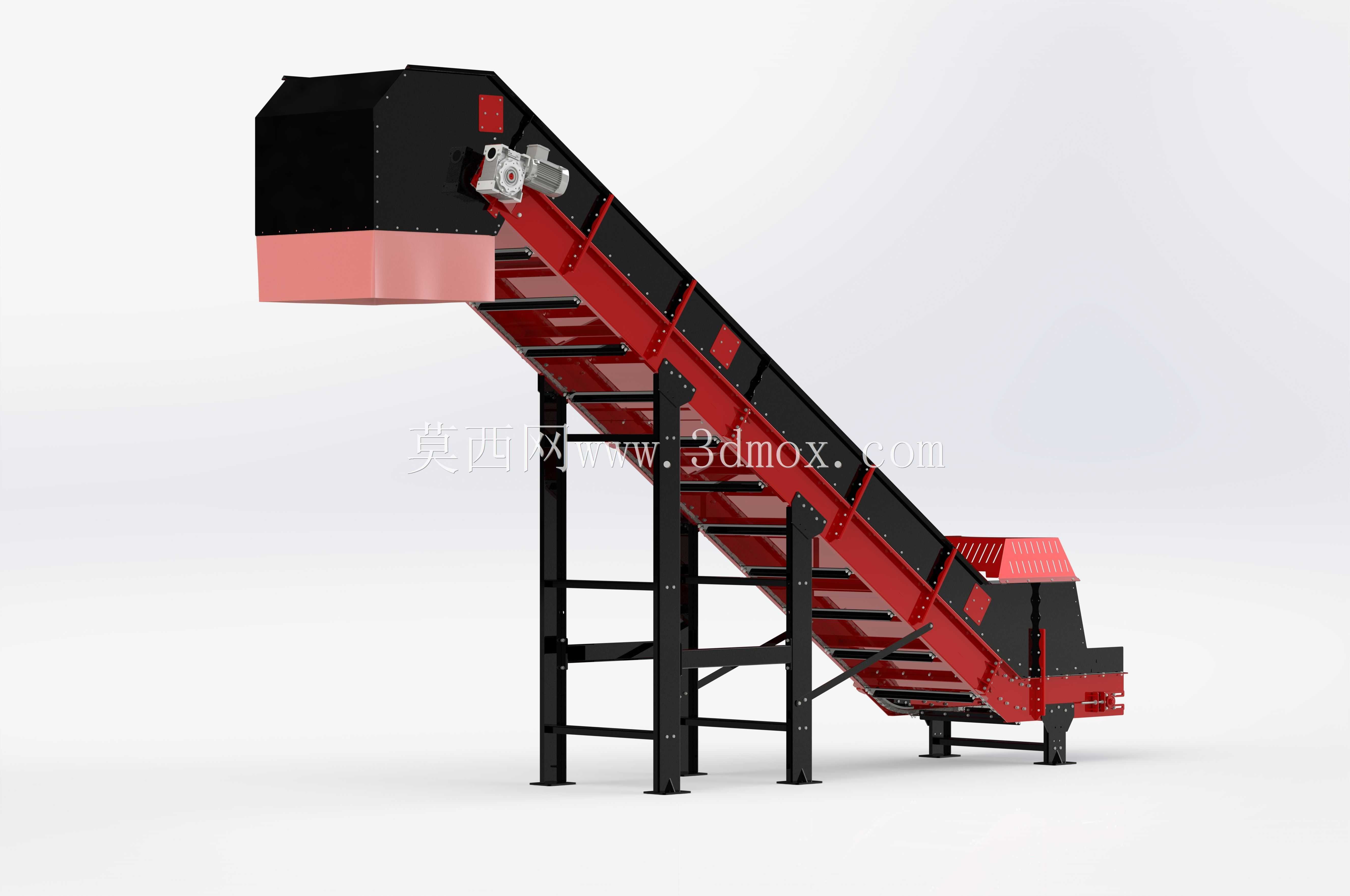

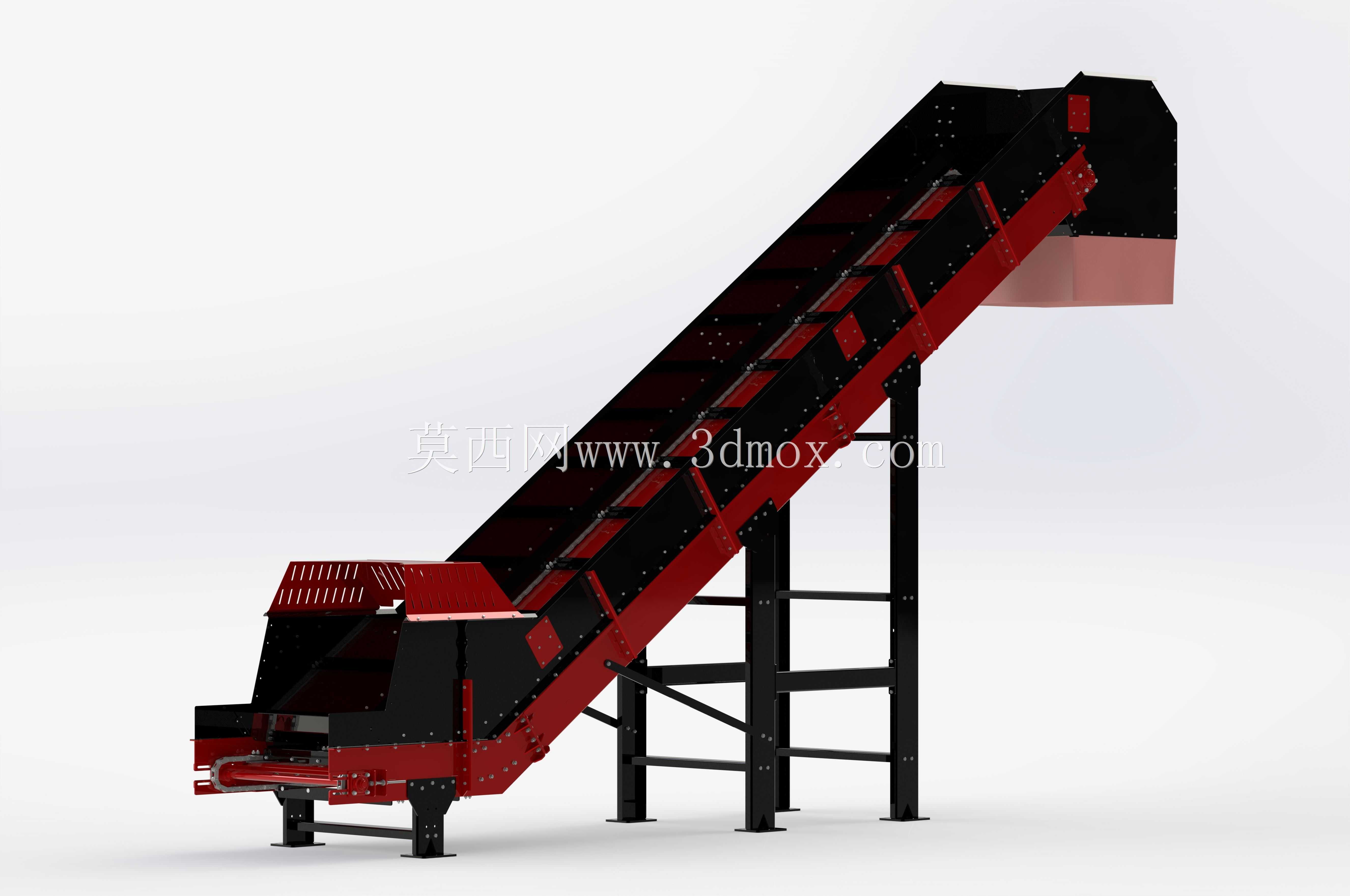

　　这款L型结构的链式输送设备，主要针对需要从低位进料口向高位出料口连续转运散状、块状物料的工况设计，在饲料加工、农业物料处理、搅拌站配料上料场景中应用十分广泛。不同于水平布置的常规输送机，该设备采用下部水平受料段+大倾角爬坡提升段+上部头部卸料段的折线构型，水平段长度可适配现场料斗、给料设备的出料位置，爬坡段倾角可根据现场提升高度、物料安息角调整，常规配置下倾角可覆盖18°到35°区间，能在有限的厂房占地内实现较大的垂直提升高度，避免了多台水平输送机加提升机串联布置带来的多点落料扬尘、设备冗余、故障点增多的问题。

　　从结构设计逻辑来看，设备主体承载框架采用矩形型钢焊接成型，支腿设置多组横向斜撑补强，避免长距离爬坡段运行时出现框架晃动、共振问题，支腿底部预留安装地脚板，可通过膨胀螺栓与混凝土地面固定，也可加装可调脚杯适配不平整的安装地面，安装时需保证头部主动轴与尾部从动轴的平行度偏差不超过1/1000，防止链条运行过程中出现跑偏、卡滞、异常磨损。输送承载部件采用带挡边的冲压链板结构，链板之间通过铰接销轴连接，配套专用的重载弯板链条作为牵引构件，链条沿机架两侧的导向导轨运行，导轨采用耐磨型钢制作，可对链条上下分支全程约束，避免大倾角工况下链条下垂、脱轨；链板表面可根据输送物料特性选择光面、带防滑横纹或者加装横向刮板的配置，针对颗粒度较大、易滚动的散料，横向刮板高度可根据物料粒径调整，防止爬坡过程中物料回滑。

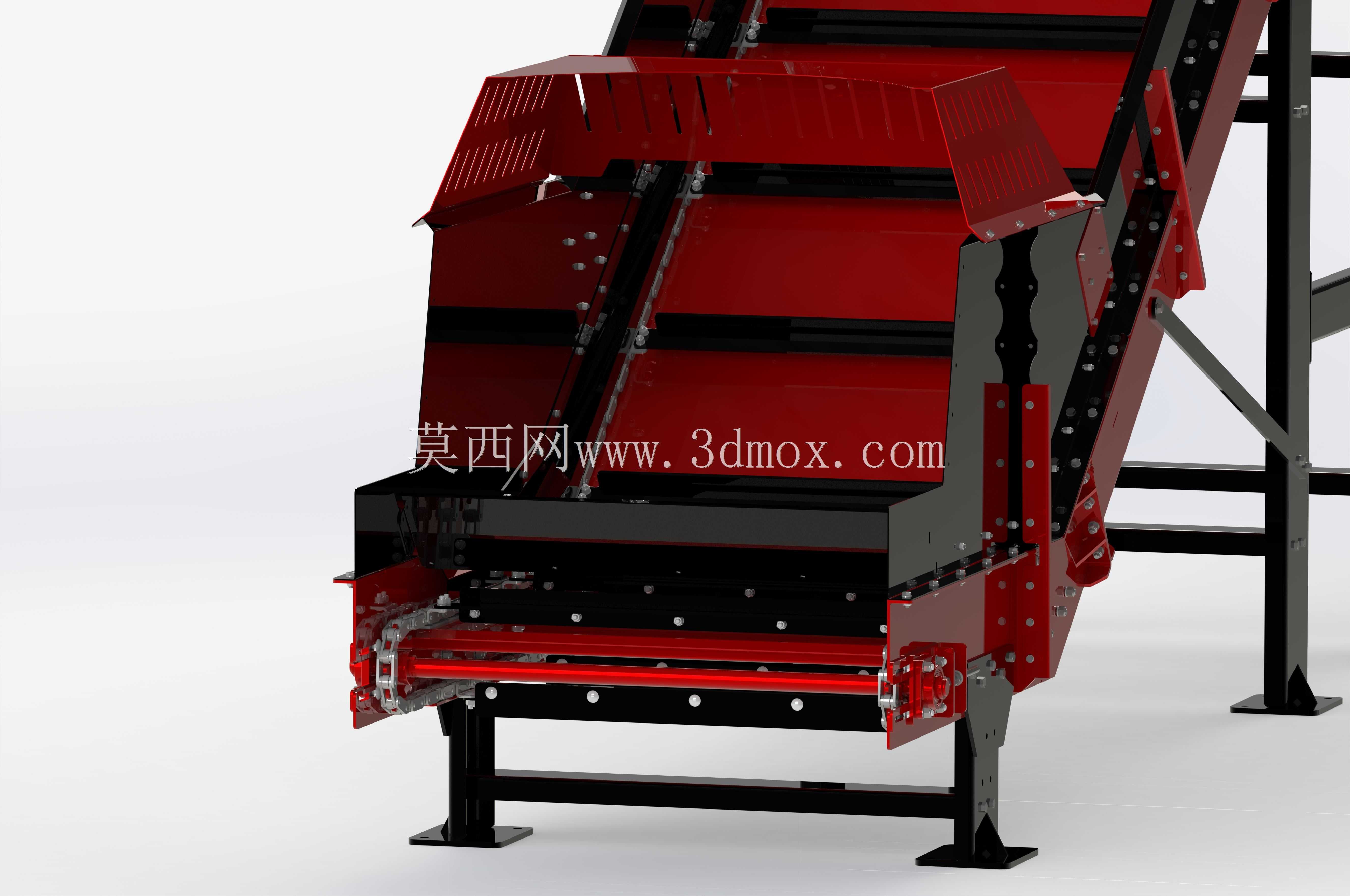

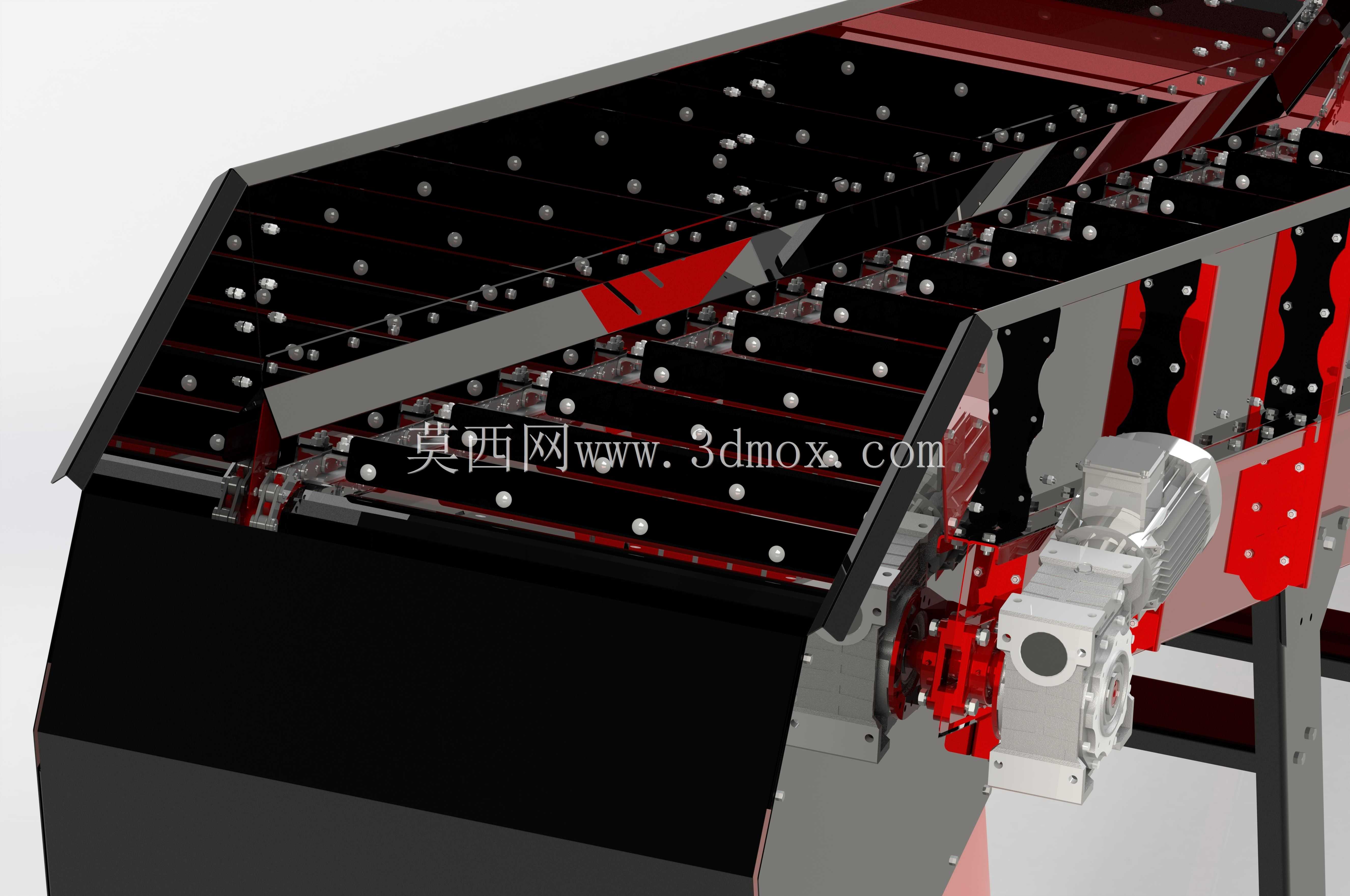

　　驱动单元布置在设备头部高位端，采用轴装式减速电机直接驱动主动链轮，省去了联轴器、传动链等中间传动部件，结构紧凑且传动效率更高，头部箱体内部设置可拆卸的耐磨卸料导板，物料随链板运行到头部换向位置时，沿导板顺滑落入下游接料设备，避免物料卡入链轮与链条的啮合间隙。尾部设置螺旋张紧装置，通过调整尾部从动轴的前后位置来张牵引链条，张紧行程预留足够余量，可补偿链条运行初期的磨合伸长以及长期运行后的磨损伸长，张紧调整时需保证两侧张紧量一致，避免轴系偏斜。设备下部水平段的进料端设置敞口受料斗，受料斗边缘做外翻折边加强，可承接前端给料设备落下的物料，进料位置的链板下方设置密集的托辊支撑，承受物料落料时的冲击载荷，避免链板受冲击变形；爬坡段的上分支承载段每隔固定间距设置槽型托辊组承托链板，下分支回程段设置平托辊托住回程链板，减少链条运行的垂度与运行阻力。

　　安全防护方面，设备两侧全程设置可拆卸的钢板护罩，护罩通过快拆螺栓与机架连接，既可以防止运行过程中物料洒落，也能避免人员误触运行的牵引构件，护罩上预留观察窗口，可日常观察链条运行、物料输送状态，无需整体拆卸护罩即可完成常规巡检。针对粉尘较大的作业场景，可在头部卸料位置、尾部进料位置预留除尘接口，外接除尘风网即可控制作业过程中的粉尘外溢。设备的外形尺寸可根据现场工况灵活调整，常规配置下水平受料段长度可覆盖1m到3m区间，爬坡段长度根据提升高度匹配，设备总宽度根据输送能力需求可选择500mm、650mm、800mm等常用规格，安装时需预留设备两侧至少600mm的检修通道，头部驱动端预留至少1m的电机检修、维护空间，尾部张紧端预留至少500mm的张紧调整操作空间。

　　在实际选型应用中，该类输送设备可适配堆积密度0.2t/m³到1.2t/m³的各类散状物料，输送能力可通过调整链板运行速度、设备宽度来匹配，常规运行速度控制在0.1m/s到0.5m/s区间，针对磨琢性较强的物料，可对链板、导料板、导轨等易磨损部件做耐磨处理，延长易损件更换周期。建模过程中对链板铰接、链条与链轮啮合、机架焊接节点、支腿补强结构都做了完整还原，可直接用于设备方案展示、结构校核、非标改型设计参考，也可用于生产线布局的干涉检查，提前预判安装过程中可能出现的空间冲突问题。
