钣金工具配套多工位定位承载钢板结构

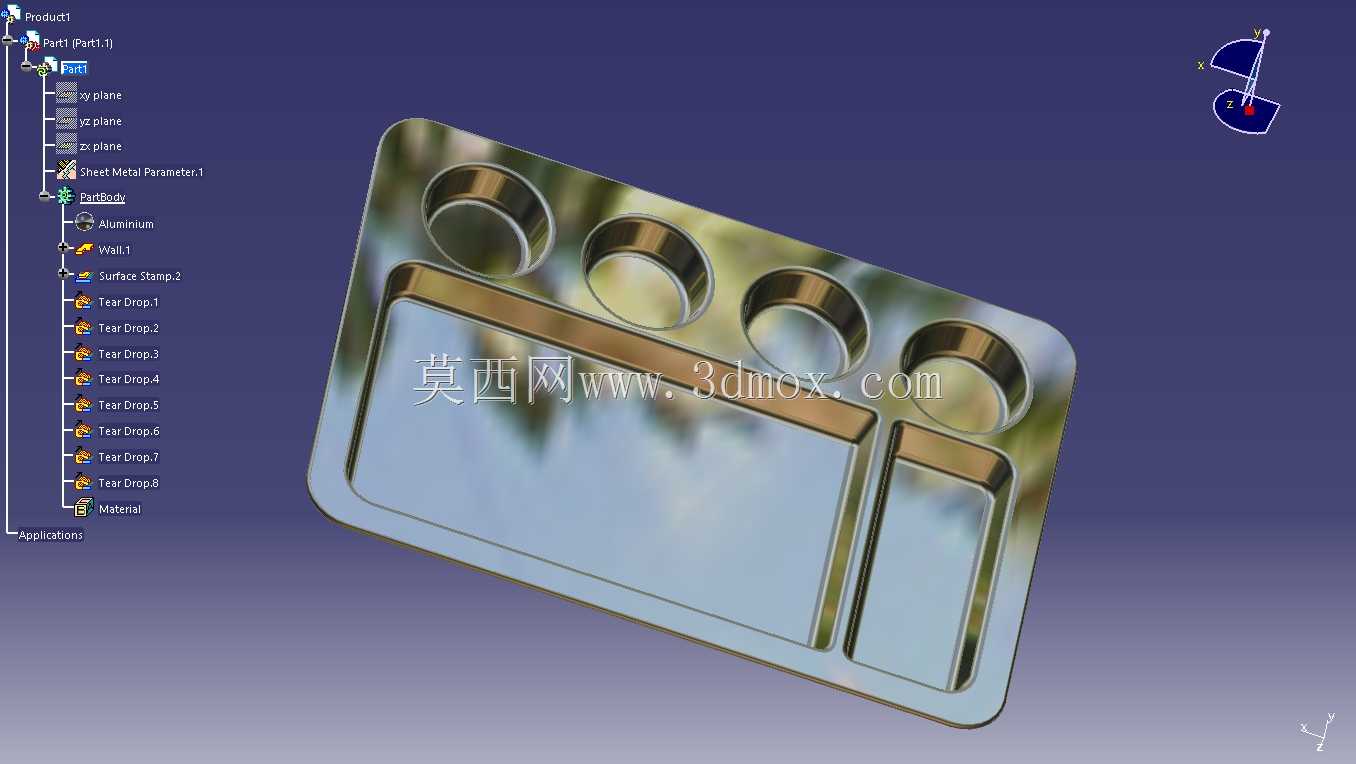

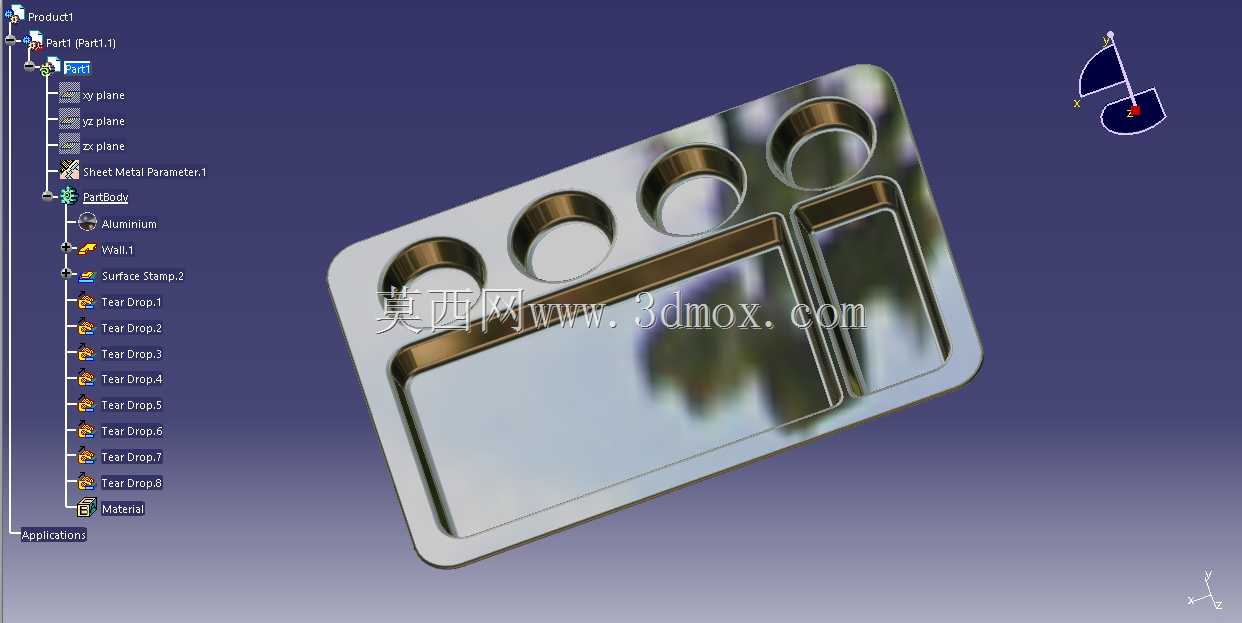

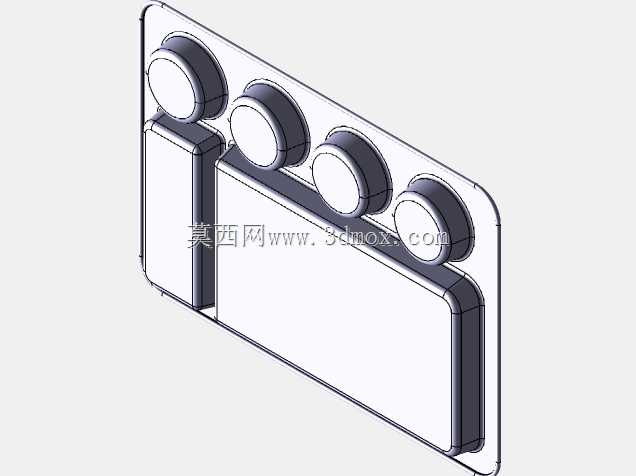

　　在机床加工、钣金装配的现场工位场景里，这类带成型特征的钢板构件是工位器具上的核心承载定位部件，并非普通的平板原材料，是经过冲压成型、特征加工后的功能件，主要用于钣金工具的定点放置、作业过程中的工件承托，避免工具散放导致的磕碰损伤、取用效率低下问题，在小型零部件装配台、钳工工位、钣金返修工位上都能见到这类结构的应用。从结构特征来看，这块钢板采用一体化钣金冲压成型，主体为矩形平板基底，板面上冲压出四个等径的圆形沉孔位，孔位沿板体一侧呈直线等距排布，沉孔的深度刚好适配对应工具柄部的插入深度，不会出现工具放置后歪斜、倾倒的情况；紧邻圆孔区域设置了两个尺寸不同的矩形凹槽，凹槽边缘做了圆角过渡处理，避免应力集中导致的板件开裂，

　　大尺寸矩形槽用于放置扁平类钣金工具，小尺寸矩形槽适配窄长型的量具或小型工装件，所有成型特征的拔模角度都控制在1度以内，既保证冲压脱模的顺畅性，也不会因为间隙过大导致放置的工具出现晃动。设计这类构件时，首先要匹配对应工位的常用工具尺寸，先统计工位上日常使用的圆形柄部工具的直径范围，确定圆孔的内径尺寸，再测量扁平类工具的长宽尺寸，确定矩形槽的内轮廓边界，所有特征的排布要符合人体工程学的取放逻辑，常用工具的放置位靠近操作人员的一侧，减少作业时的手臂移动距离。板体的外形尺寸要适配安装工位的台面边界，整体长宽比控制在1.4:1左右，边缘做卷边处理，既提升板体的整体刚性，也避免锋利的板边划伤操作人员。安装边界上，板体底部预留了三个定位凸点，

　　对应台面上的安装定位孔，安装时直接将凸点卡入定位孔即可完成固定，不需要额外的螺栓紧固，方便后期拆卸清理台面积屑；板体的厚度根据承载需求选定，日常承载手动钣金工具的场景下，选用1.5mm厚度的冷轧钢板即可满足强度要求，冲压成型后整体平面度控制在0.2mm以内，不会因为长期承重出现中部凹陷变形。实际使用过程中，这类成型钢板相比普通平板的优势在于工具定位精准，每个工具都有专属的放置位，作业完成后可以快速归位，避免工具遗失，同时凹槽结构可以承接工具上附带的少量切削液或金属碎屑，清理时只需要将板体取下倾倒即可，不会让碎屑散落到台面缝隙中。设计阶段还要考虑冲压工艺的可行性，所有成型特征的圆角半径不小于板厚的0.5倍，避免冲压时出现开裂，

　　特征之间的间距不小于3倍板厚，防止冲压时相邻特征出现材料拉扯变形；板体表面做拉丝处理后，既可以提升防锈能力，也不会因为表面过于光滑导致工具放置时打滑，圆形沉孔的底部做微小的排水斜度，避免清洁后积水残留导致锈蚀。在多品种小批量的钣金加工车间里，这类定制化的工位承载钢板可以根据不同工位的工具配置调整特征尺寸和排布，不需要开专用的硬质模具，通过数控钣金冲压设备即可快速加工成型，加工周期短，改造成本低，能够快速适配工位的调整需求。相比塑料材质的工位工具架，钢板材质的承载件耐磕碰、耐油污，使用寿命更长，即使受到工具的意外撞击也不会出现开裂破损，适合在机加工、钣金作业这类有油污、有金属碎屑的恶劣工况下长期使用。
