大轮越野怪物皮卡创意结构设计

　　该作品呈现的是一台面向非铺装路面行驶与创意展示场景的大轮越野皮卡结构。整车以短轴距、高离地间隙和夸张轮胎直径为核心特征，适用于越野通过性验证、特种车辆概念方案、教学演示、游乐车辆外观开发以及机械结构展示等场景。与常规乘用皮卡相比，该方案不强调城市道路舒适性，而是将视觉冲击力、越障能力和悬架行程放在设计前列，能够直观表现车架、车桥、弹性元件、转向系统与车身覆盖件之间的空间关系。

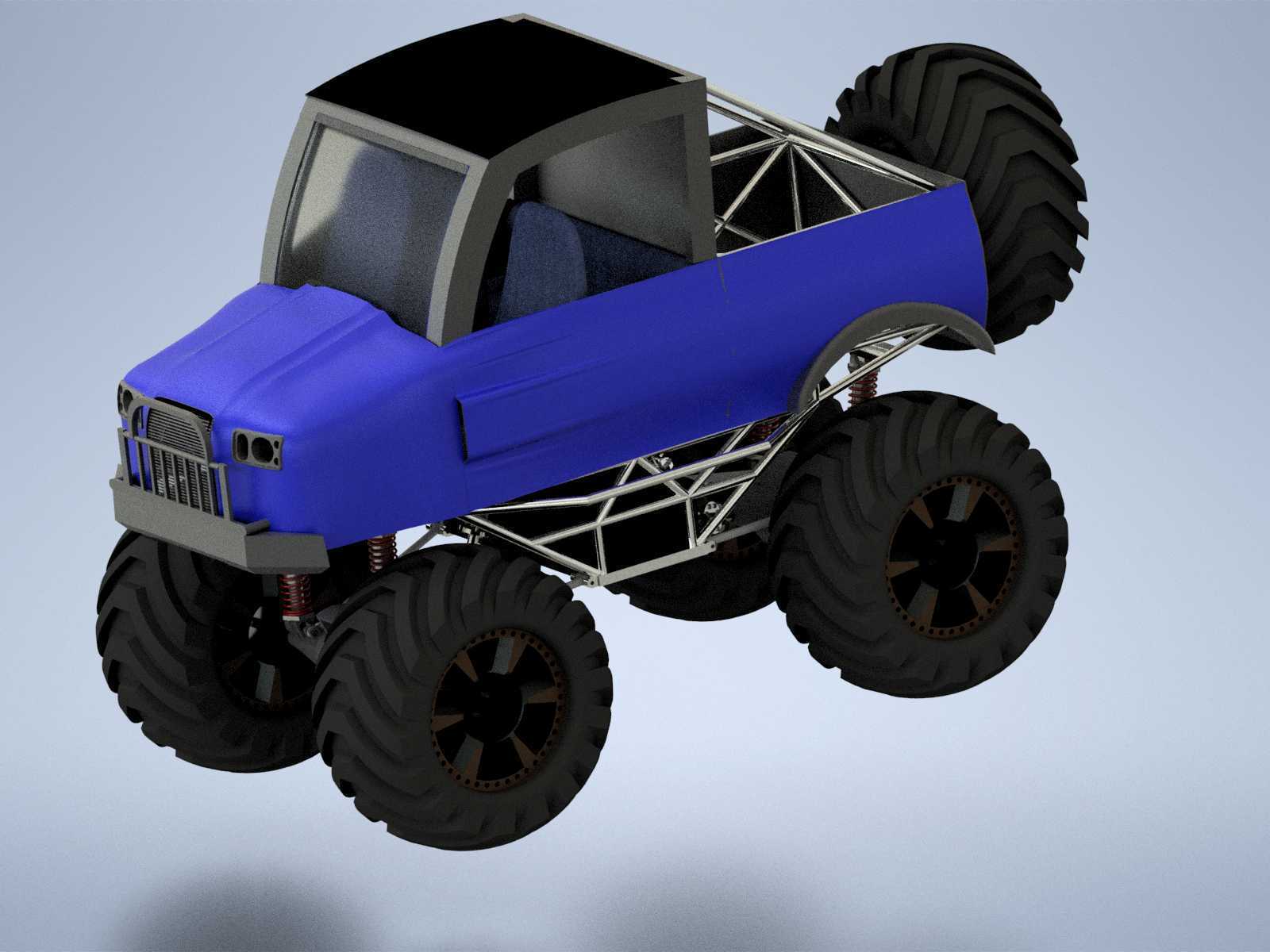

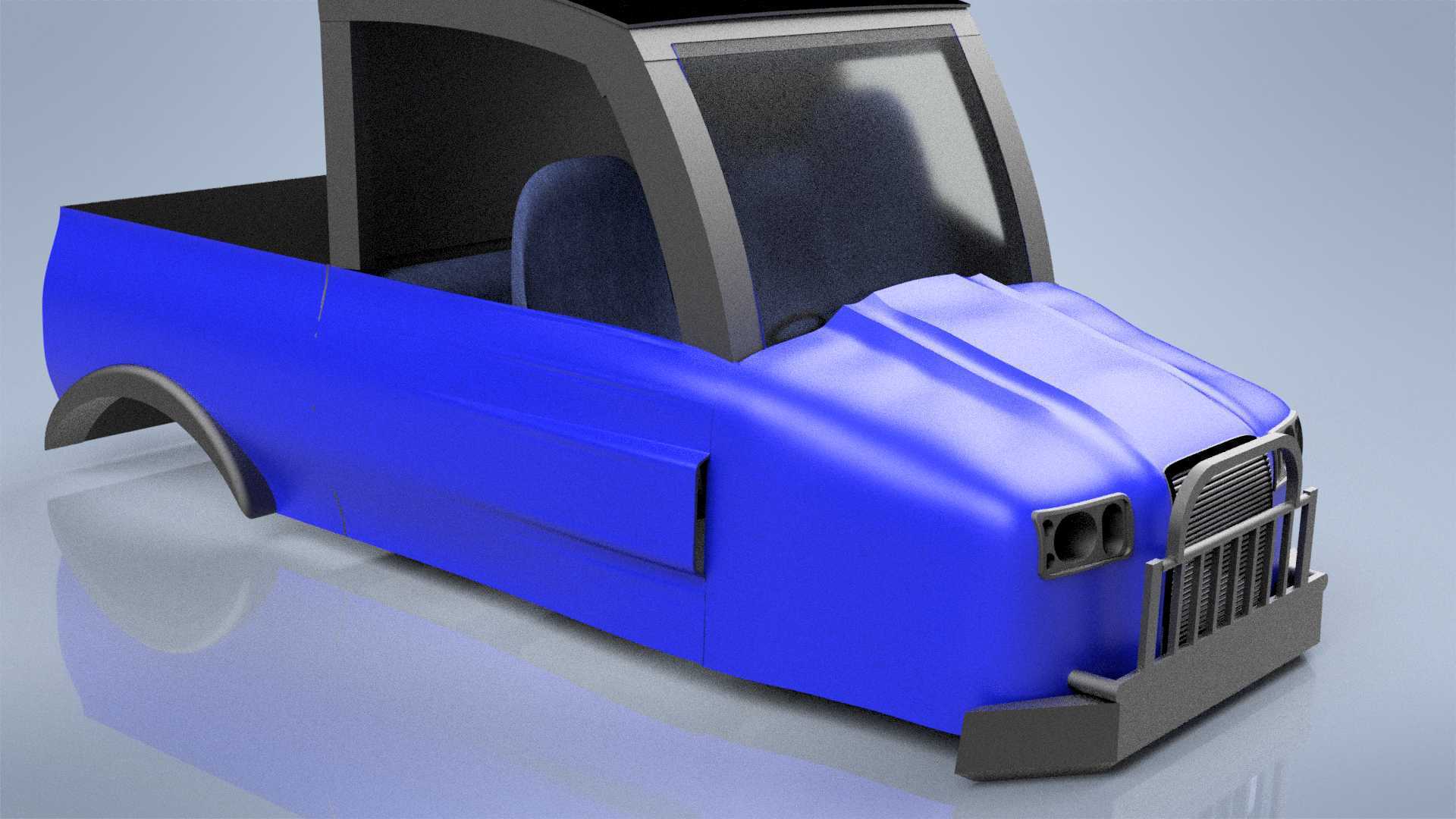

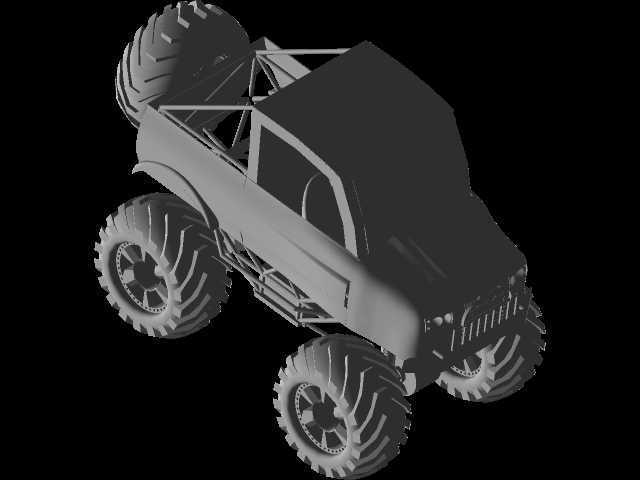

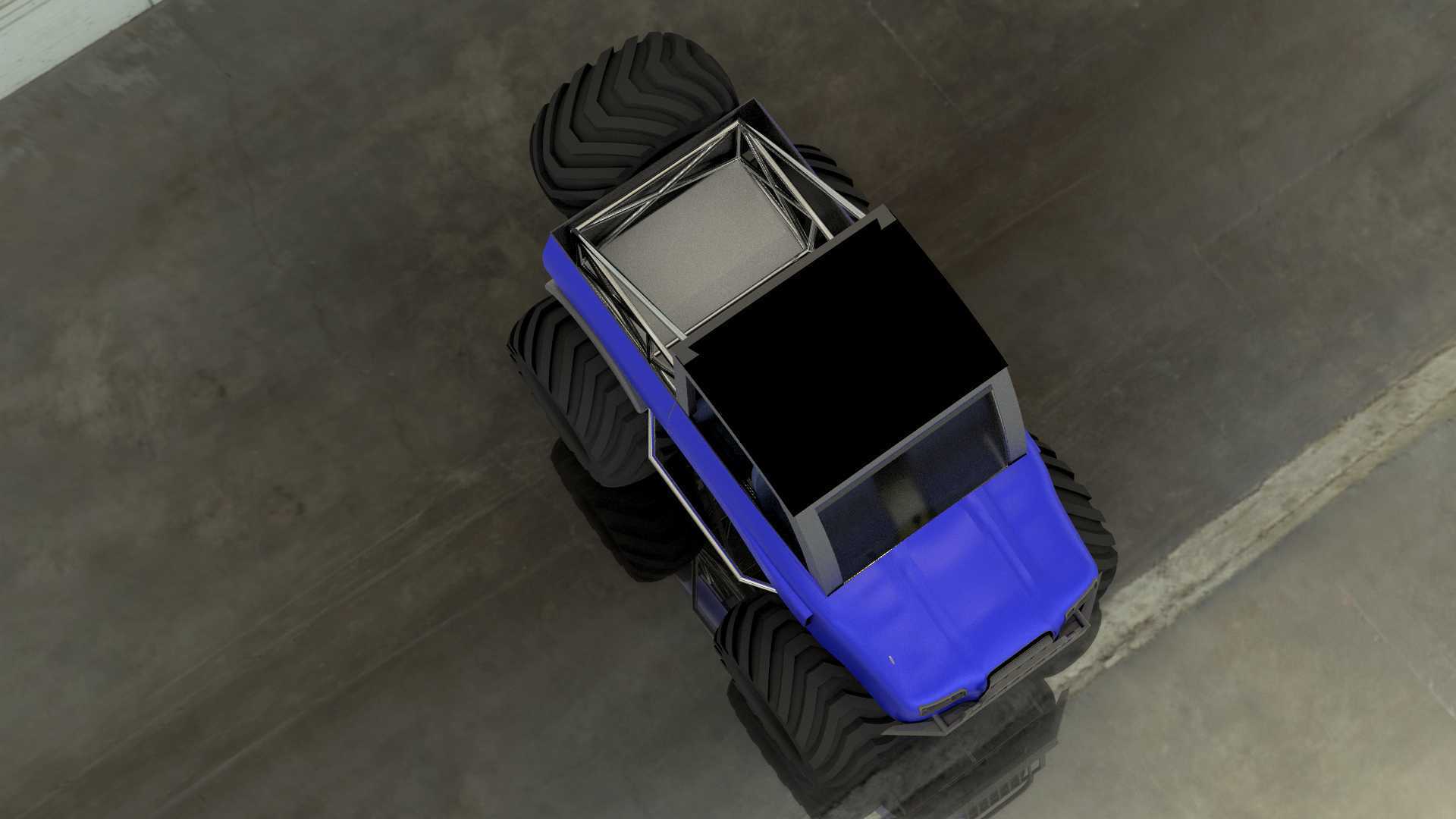

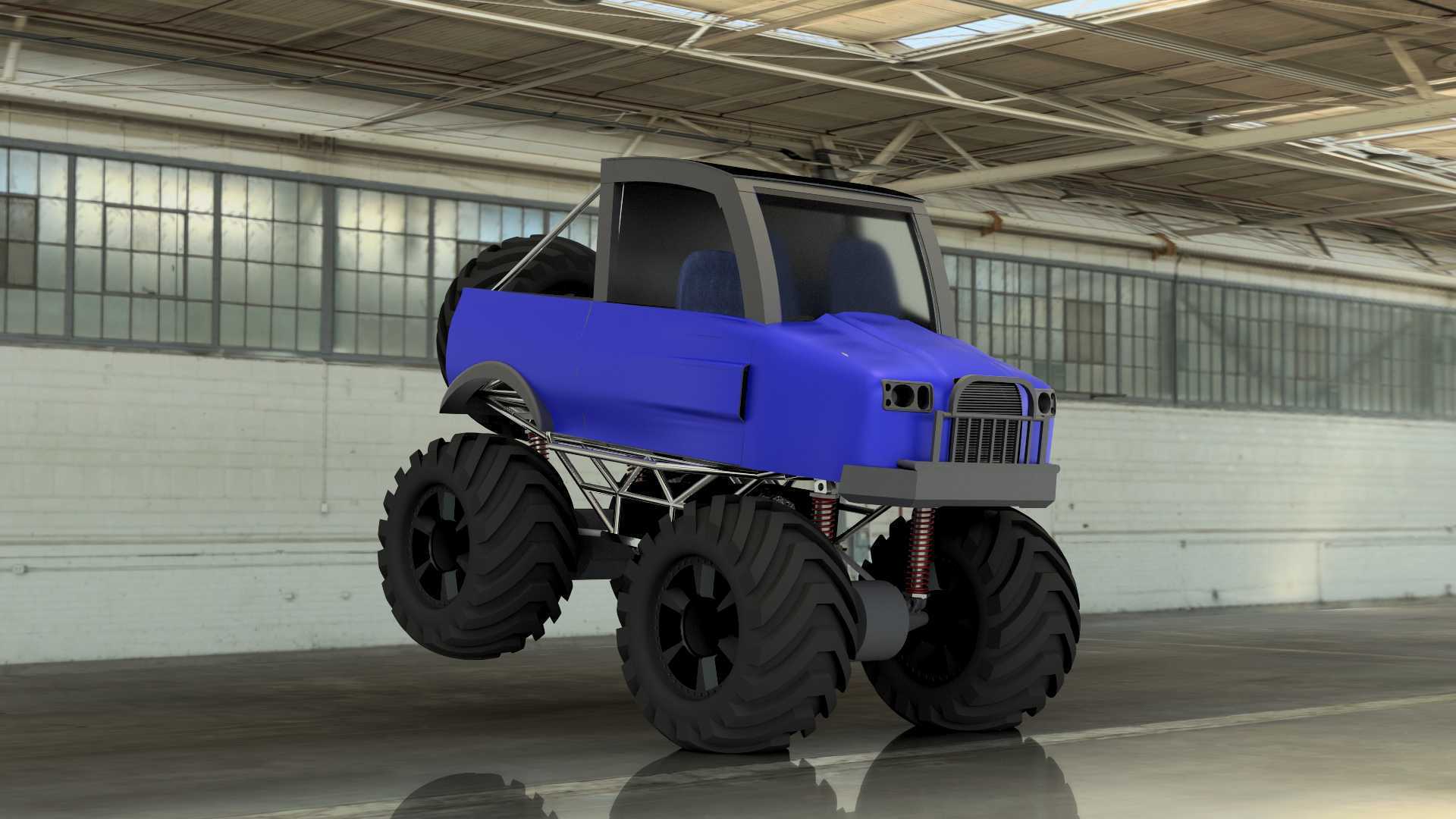

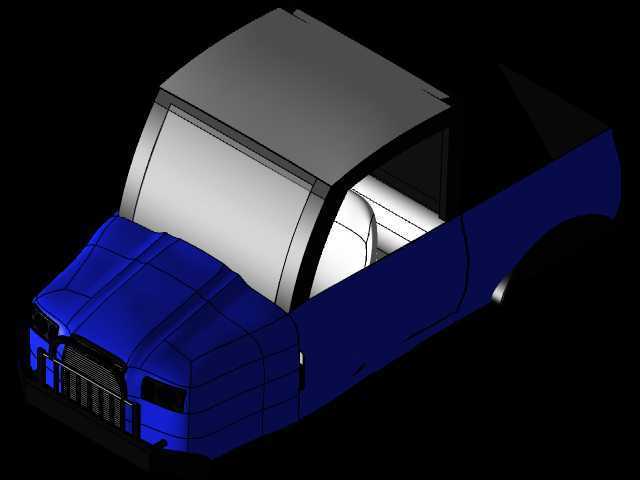

　　从外观看，车辆采用封闭式单排座舱与后部开放式货厢结合的形式，车头保留格栅、灯组、保险杠和发动机舱轮廓，车身侧面线条简洁，蓝色覆盖件构成主要视觉主体。座舱位置相对靠前，前风挡面积较大，A柱与车顶形成独立防护框架；后部货厢侧壁较高，可用于布置电池、工具、配重或展示设备。大尺寸越野轮胎外扩明显，轮拱并未完全包裹轮胎，而是让轮胎、悬架和车架部分外露，这种处理既符合怪物卡车的造型语言，也便于检查弹簧、减振器、转向拉杆和轮毂连接区域。

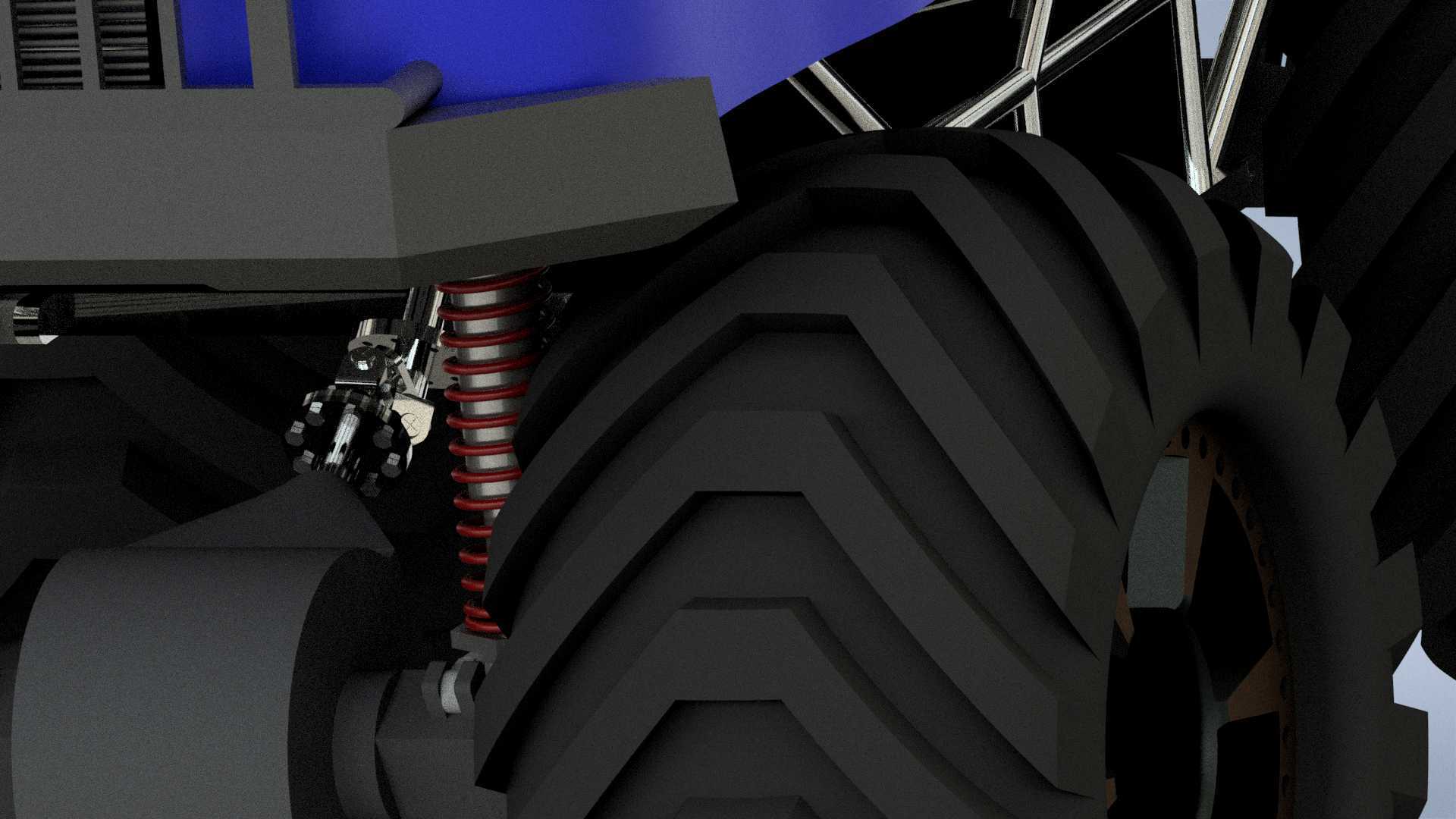

　　结构设计上，整车最关键的部分是高行程悬架。模型中前后轮均配置了外露螺旋弹簧与筒式减振器，弹簧沿车架与车轮支撑构件之间近似竖向布置，用于吸收落地冲击和路面起伏。车轮跳动空间被明显放大，轮胎与车身之间保留充足间隙，可避免在大角度压缩、侧倾或越障时发生干涉。对于此类车辆，悬架硬点位置不能只按静态姿态确定，需要同时考虑轮胎上跳、下落、转向偏转以及车架扭转变形后的边界。若用于后续工程细化，应进一步校核减振器长度、弹簧自由高度、限位块位置、半轴或传动构件角度，以及悬架连杆在极限行程中的运动轨迹。

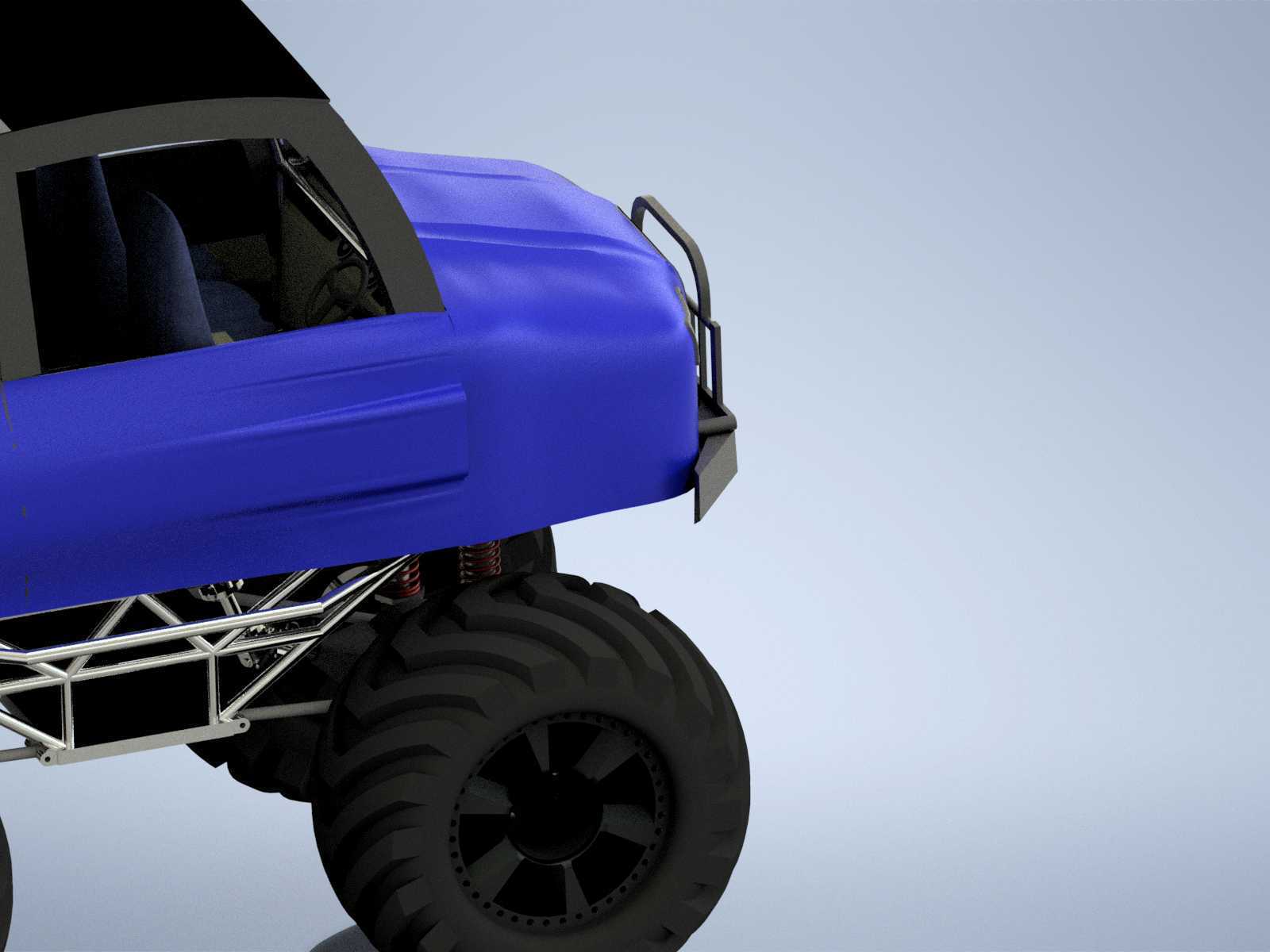

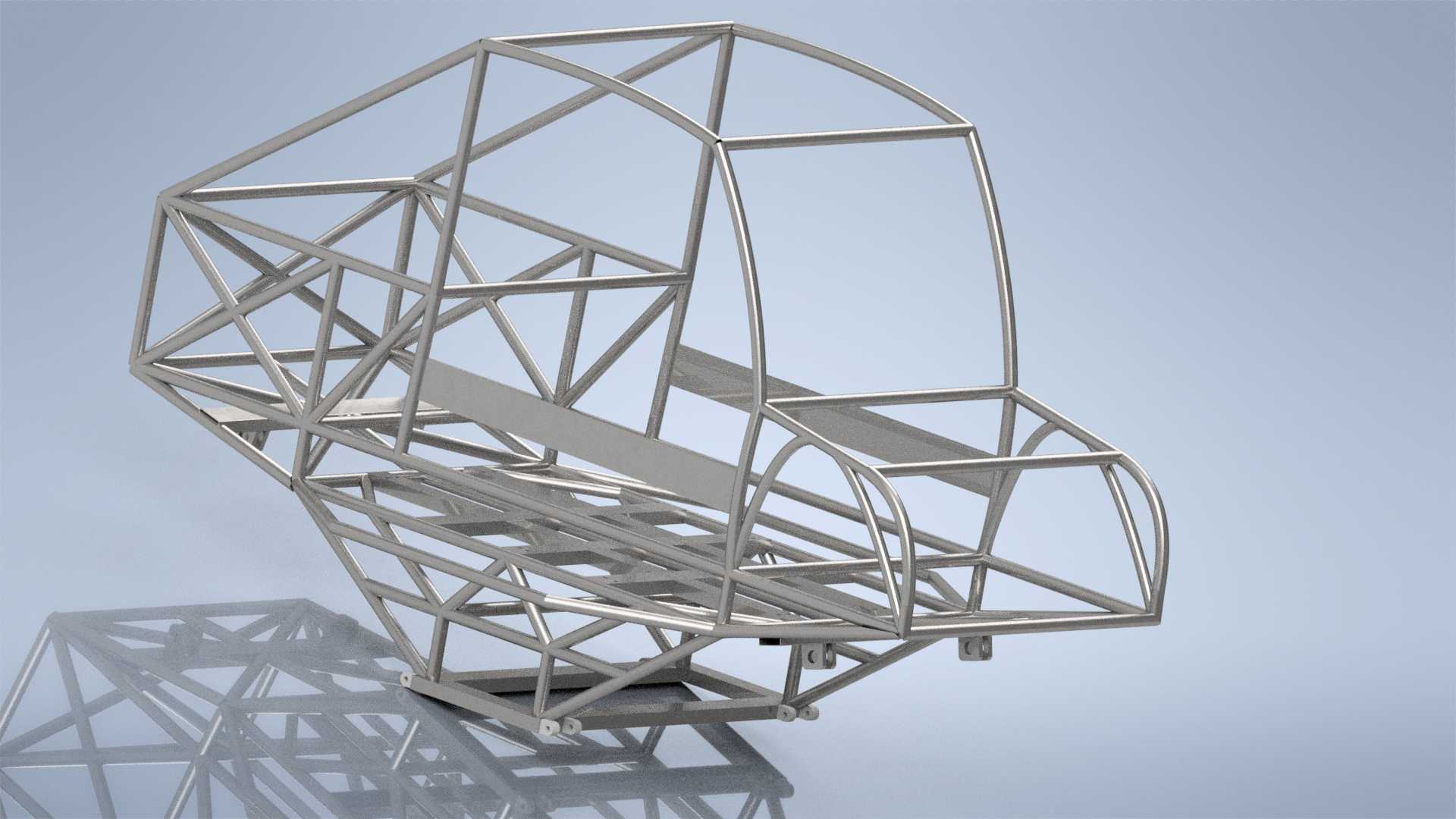

　　车架部分采用桁架式思路，车身下方可见多根杆件组成的承载结构。该类结构有利于在控制重量的同时提高抗弯和抗扭刚度，尤其适合大轮胎、高重心车辆。怪物卡车在冲坡、跌落和单侧车轮悬空时，车架承受的载荷并非简单垂直压力，而是包含扭转、侧向冲击和制动反力。因此，建模时需要关注管件交汇节点、加强板、焊接或螺栓连接区域的过渡，不应只追求杆件外观完整。车身覆盖件与车架之间宜设置明确安装点，使外壳承担防护和造型功能，而主要载荷由内部框架传递。

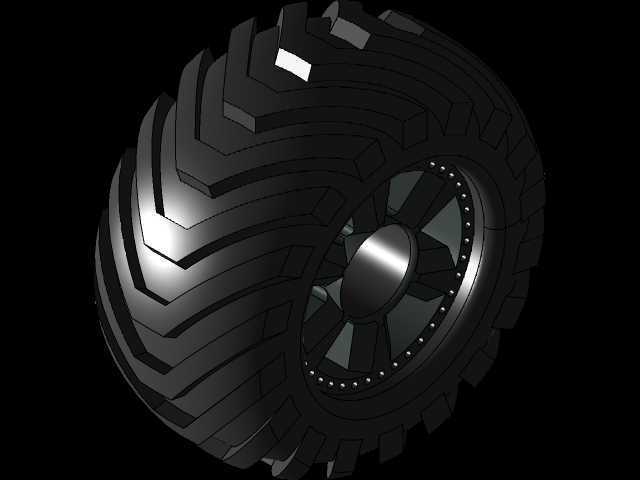

　　行走系统采用深花纹低压越野轮胎，胎块粗大，肩部轮廓突出，适合泥地、沙地、碎石路面和临时障碍场地。轮胎直径增大后，车辆接近角、离去角和纵向通过半径均得到改善，但同时也会带来转向力矩增加、重心升高和传动比匹配问题。轮毂造型采用多辐条块状结构，视觉厚重，能够与大轮胎形成比例协调的轮端总成。实际开发中，轮辋宽度、轮胎偏距、轮距和转向节空间需要联合检查；若转向角过大，轮胎后侧可能与减振器、车架边梁或翼子板发生接触。

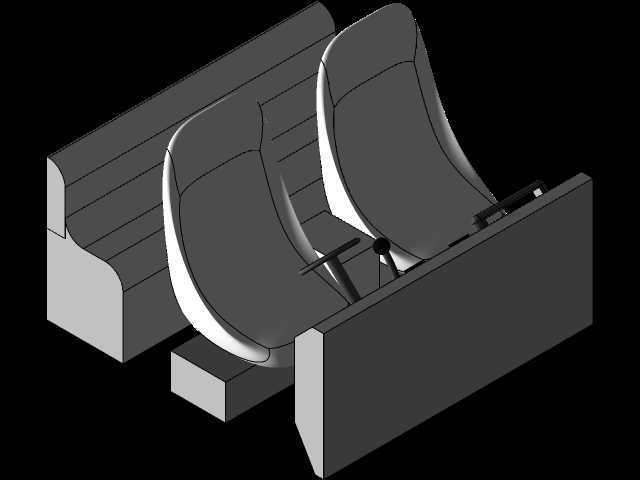

　　座舱内部保留了座椅与驾驶区域的基本体量，可用于评估人体坐姿、视野范围和操纵件布置。由于车辆离地高度较大，乘员上下车路径、门槛强度、侧防护结构以及安全带固定点都应在细化阶段纳入考虑。前风挡倾角和车顶线条虽然带有概念化特征，但前方视野并未被高机盖明显遮挡，车头灯组与格栅位置也维持了可识别的车辆朝向。对于展示类模型，这些细节有助于增强作品完整度；对于工程样机，则需要继续补充仪表、转向柱、踏板、制动系统和电气线束的安装空间。

　　外形比例方面，该方案的轮胎直径接近车身高度的重要占比，车宽随轮距同步增加，以抵消高重心带来的侧倾风险。车头保险杠采用硬质框架造型，既保护前脸，也可作为牵引或装饰附件的安装基础。后轴后方与货厢下方应预留足够空间，避免大跳动时轮胎撞击货厢底板。整车安装边界可按三维坐标逐层检查：横向重点核对轮胎外端面与车身最宽处，纵向重点核对前保险杠、前轮中心、后轮中心及后悬长度，垂向则重点核对地面、油底壳或电池底壳、车架最低管梁、货厢地板和车顶高度。

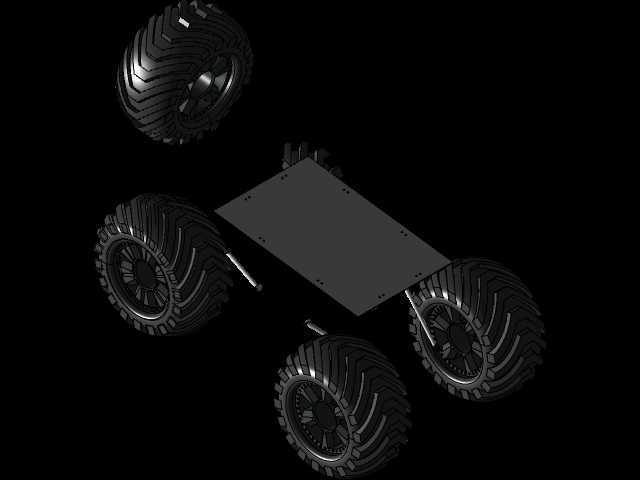

　　在建模流程上，适合先确定轮胎外径、轮距、轴距和车架基准面，再布置悬架硬点与座舱体量，最后完成车身覆盖件和细节附件。这样可以避免外观先行导致悬架行程不足或轮胎包络错误。车身曲面可保持简洁，以利于快速修改；车架、悬架、转向和轮端则应采用实体或焊接件思路构建，保证结构关系清晰。若用于运动分析，可进一步加入车轮上下跳动、转向轮偏转和车架俯仰姿态，检查动态干涉；若用于渲染展示，则可强化胎纹、弹簧金属质感、车间环境反射和车身涂装效果。

　　总体而言，该怪物皮卡方案把高通过性底盘、外露桁架车架、长行程悬架和夸张越野轮胎组合在一起，形成了明确的特种越野车辆特征。它既可以作为创意交通工具外观设计，也可作为悬架结构、车架布置和轮端空间校核的三维练习案例。设计重点不在常规乘用车的精细化内饰，而在大尺度行走系统与车身之间的比例、强度、运动间隙和场景适应性。
