CA6140机床配套大便内腔成型模具结构

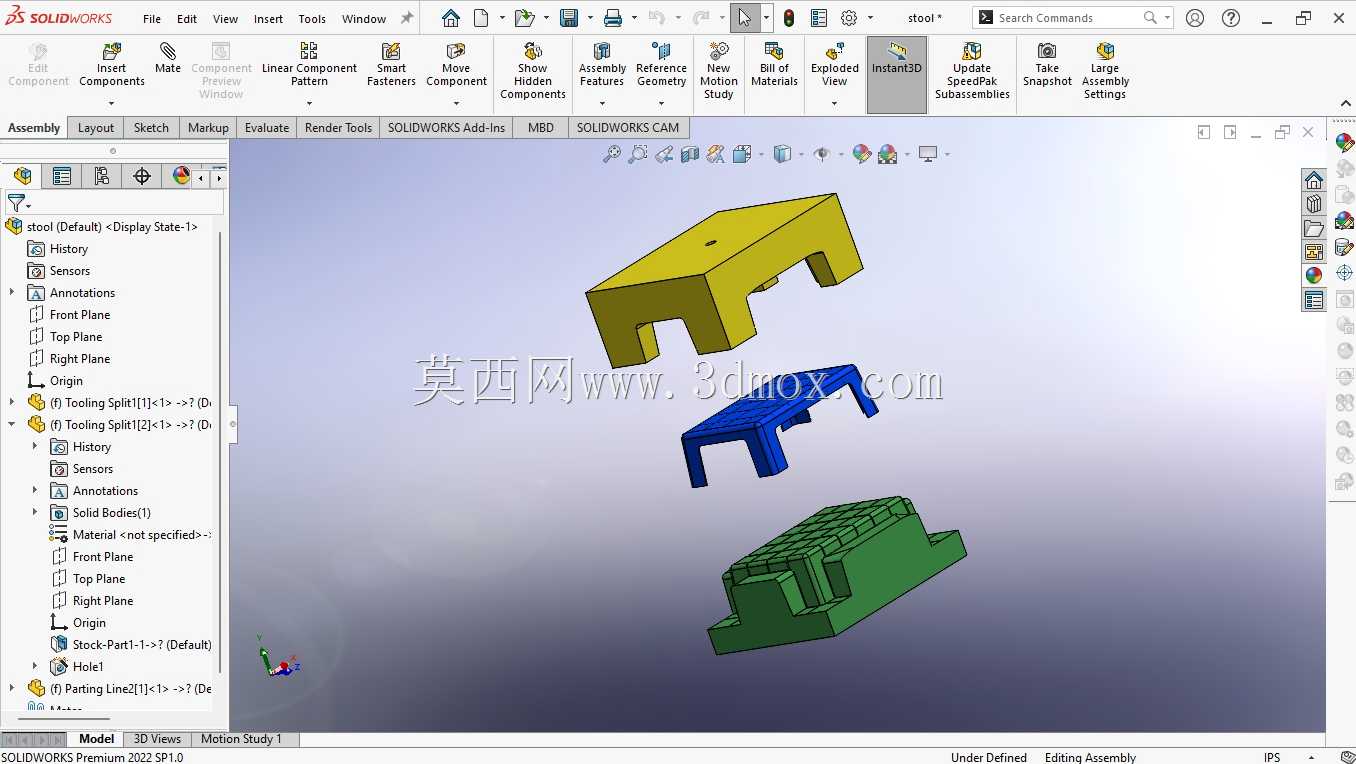

　　这套模具结构适配CA6140普通车床的配套加工工序，主要用于特定异形内腔构件的成型作业，在机床加工的工装配套场景中，承担着工件内腔轮廓精准成型的核心作用，能够配合车床的进给、装夹系统完成对应坯件的内腔加工成型，避免加工过程中出现轮廓偏移、壁厚不均的问题。从结构拆分来看，整套模具分为三个独立的功能组件，黄色组件为上模定位块，其底部的凸起结构与工件外轮廓的上沿完全契合，安装时可直接卡入车床的刀架配套定位槽，侧面预留的锁紧孔位可通过螺栓与刀架侧装基面固定，安装边界与CA6140车床方刀架的标准装夹尺寸完全匹配，无需额外加装过渡连接板即可完成装夹。蓝色组件为内腔成型侧抽芯块，其工作面的弧度与工件内腔的侧部轮廓完全一致，

　　抽芯行程控制在45mm以内，可配合车床的尾座进给机构完成抽芯动作，避免成型后工件与模具发生粘连卡滞，组件的导向面做了0.2mm的倒角处理，合模时可自动修正微小的装夹错位，降低合模过程中的磕碰损伤概率。绿色组件为下模承托块，其表面的网格状凸起结构对应工件外表面的加强筋成型位，承托块的底部设置有与车床中拖板T型槽匹配的定位凸台，安装时可直接嵌入T型槽内，通过T型螺栓完成锁紧固定，承托块的总高度控制在120mm以内，不会干涉车床大拖板的正常进给行程。设计过程中充分考虑了CA6140车床的加工行程参数，整套模具合模后的总宽度控制在220mm以内，处于车床的最大回转直径允许范围内，加工时不会出现刀架与卡盘、尾座的干涉问题。

　　各组件的分型面均设置在工件轮廓的转角位置，可最大程度减少合模缝对工件外观的影响，同时分型面处预留了0.1mm的排气间隙，成型过程中可自动排出型腔内的空气，避免工件内部出现气孔、缺料等成型缺陷。模具的各滑动接触面均做了淬火处理，表面硬度达到HRC45-50，可承受长期往复抽芯、合模动作带来的磨损，延长工装的使用寿命，日常维护时仅需在滑动面定期涂抹润滑脂即可，无需复杂的拆解保养。
