3V小型业余直流电机结构设计

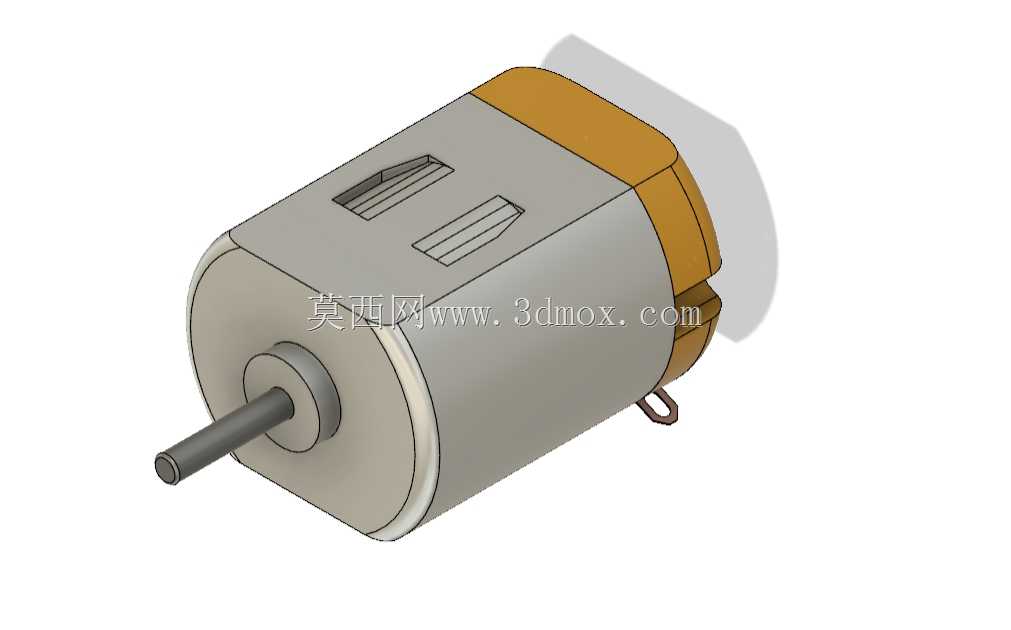

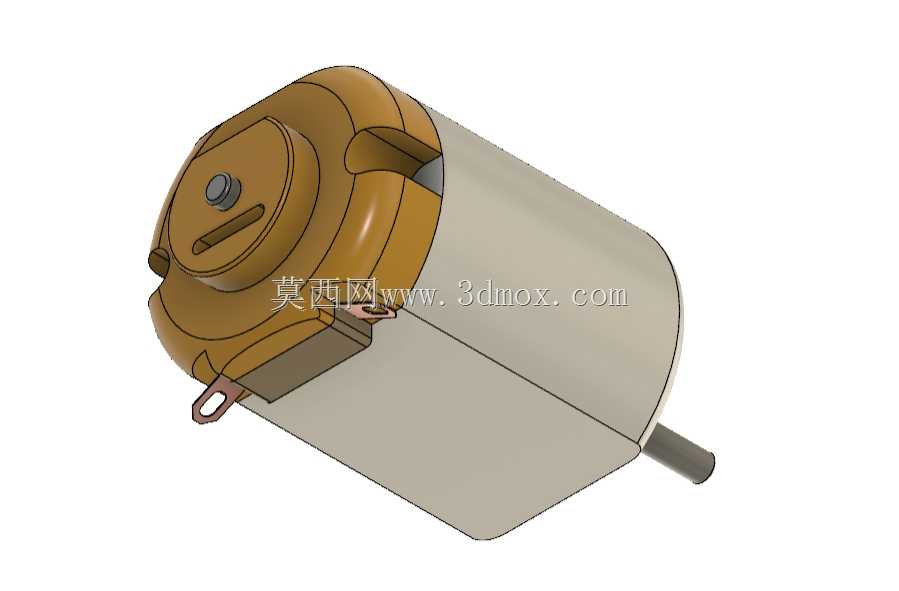

　　这类3V规格的小型直流电机，是消费级电子制作、入门级机器人平台里普及率极高的动力元件，常见于学生科创项目、低成本智能小车、简易电子玩具、小型DIY传动装置中，凭借极低的驱动门槛、充足的低速扭矩输出，成为非工业级动力场景的首选配件。从结构设计层面看，该类电机采用经典的圆柱形机壳布局，一端为端盖集成输出轴与轴承定位结构，另一端为封闭后盖预留电刷与接线端子安装位，机壳侧面伸出的两个金属接电引脚直接与内部电刷组件连通，无需额外接线端子即可完成电路焊接，适配面包板、洞洞板等快速原型搭建场景的接线需求。

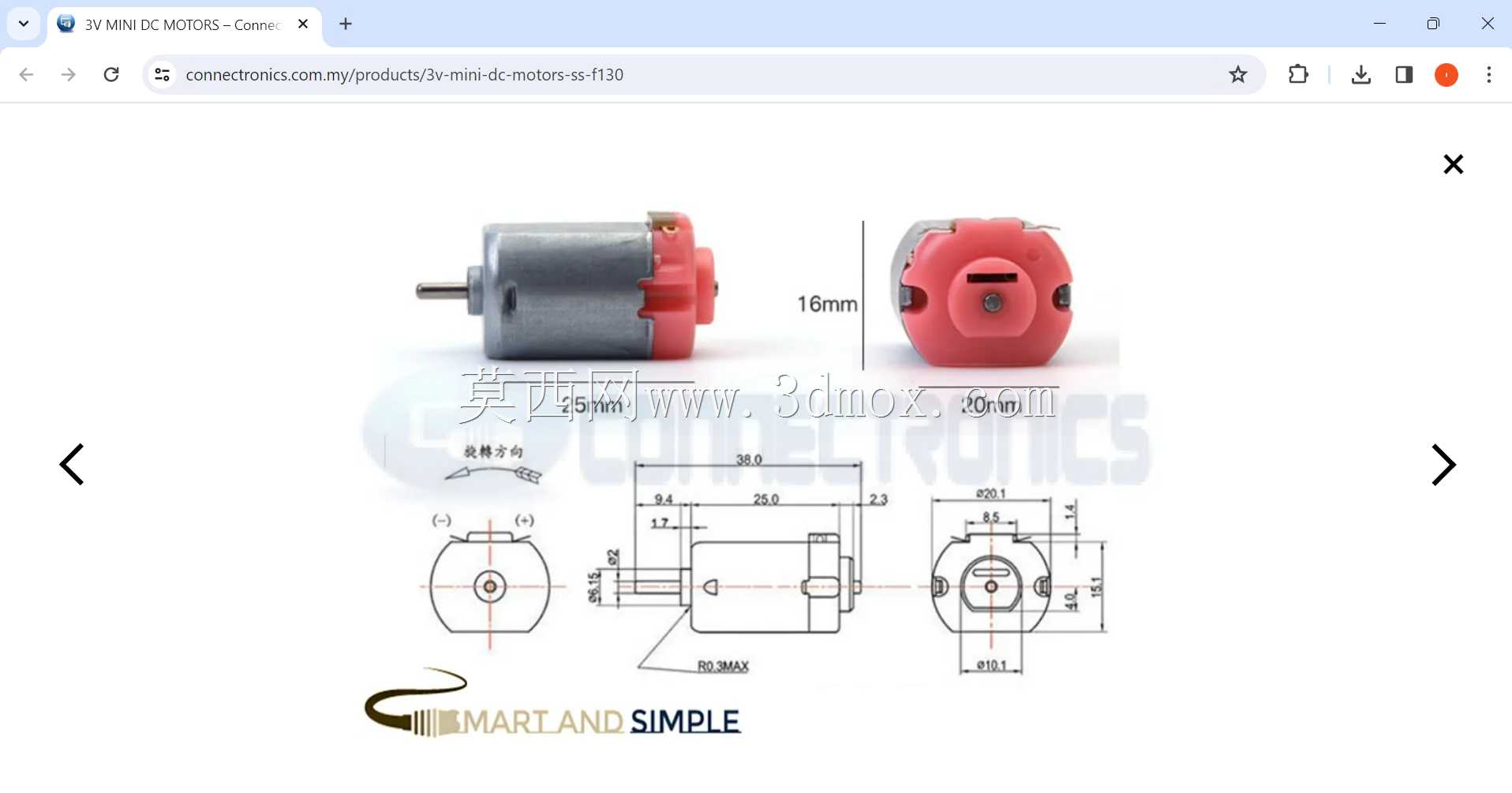

　　设计这类电机的三维模型时，首先要明确核心安装边界：输出轴的直径与伸出长度是匹配负载连接件的核心参数，常规同规格电机输出轴直径多在2mm区间，伸出长度根据负载安装需求预留足够的配合段，避免联轴器、齿轮等传动件安装时出现轴向干涉；机壳的外径与总长度决定了安装位的预留空间，这类小型电机通常采用卡箍或者侧面压片的方式固定，建模时需要精准还原机壳的圆柱面轮廓与端盖的卡扣结构，保证固定件能够完全贴合机壳表面，不会出现安装后松动、电机运转时抖动的问题。端盖上的两个固定挂耳是这类业余电机的典型结构，挂耳上的通孔用于穿装螺丝完成电机与安装基板的固定，建模时需要还原挂耳的折弯角度与通孔位置，保证安装孔位与基板上的预留孔完全对齐，避免强行装配导致的塑料挂耳断裂。

　　从功能特性来看，该类3V直流电机的额定工作电压匹配常规干电池组、锂电池模块的输出区间，无需额外升压降压电路即可直接驱动，空载转速通常在数千转每分的区间，搭配不同减速比的齿轮组即可适配不同负载的转速与扭矩需求，很多DIY场景下会直接在该电机输出轴上加装塑料齿轮、橡胶车轮，直接作为移动机器人的驱动轮动力源。建模过程中需要重点还原电机的内部结构逻辑吗？对于选型与安装适配来说，外部轮廓与安装接口的精度优先级远高于内部绕组细节，毕竟多数场景下用户只需要将该模型作为装配体中的标准件调用，完成整体设备的干涉检查与安装位排布，不需要对电机内部结构做仿真分析。不过为了保证模型的写实性，端盖上的电刷安装槽、输出轴根部的轴承定位台阶、机壳与端盖的压合接缝都需要做细节还原，避免模型过于简化导致装配时出现误判。

　　实际应用中，这类电机经常会遇到安装空间局促的问题，比如小型智能小车的底盘内部空间有限，电机的接线引脚位置需要提前在模型中准确定位，避免引脚与底盘上的其他电子元件、走线槽出现干涉；电机输出轴的轴向窜动间隙也需要在模型中预留合理的公差范围，保证装配后输出轴不会与周边结构件发生摩擦。另外，这类电机的后盖部分通常为冲压金属结构，表面没有多余的安装位，建模时不要在后盖位置额外添加不存在的固定结构，避免误导用户的安装设计。针对DIY场景下常见的3D打印变速箱适配需求，建模时需要保证机壳外圆的圆柱度精度，因为很多3D打印的电机固定座是按照机壳外径做紧配合设计的，如果外圆轮廓存在偏差，会出现电机装不进去或者装配后同轴度超差的问题，导致齿轮传动时出现异响、磨损加快的情况。

　　从结构设计的细节来看，端盖上的输出轴中心与机壳外圆的同轴度是核心形位公差，建模时需要严格保证两者的轴线重合，否则用户在做传动装配时，会出现齿轮啮合间隙不均匀、传动卡顿的问题。两个接线引脚的伸出长度与间距也需要准确还原，方便用户在PCB设计时预留对应的焊盘位置，不需要反复调整走线位置。电机整体的重量分布也可以在模型中通过材质赋值做简单还原，方便用户做整体设备的重心测算，尤其是对于小型飞行器、轻型移动机器人这类对重心位置敏感的设备，准确的重量分布参数能够帮助设计者提前调整配重位置，避免设备运行时出现重心偏移导致的运行不稳问题。
