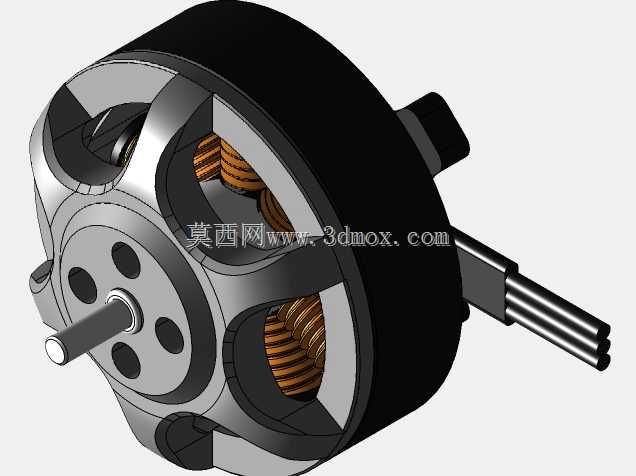

FPV穿越机用微型CW无刷电机结构设计

　　这款微型无刷电机的结构设计完全围绕FPV竞速穿越机的装机需求展开，日常装机场景中，这类小尺寸电机主要适配1.4-2.4S锂电池供电的轻量化微型穿越机，负责为螺旋桨提供旋转动力，直接决定飞行器的推重比、响应速度与飞行续航表现。从实际装机的边界条件来看，这类1404规格电机的定子外径控制在14mm区间，定子叠厚对应4mm量级，整体外转子壳体的最大外径不超过18mm，电机主体不含输出轴的轴向高度控制在9mm以内，输出轴采用标准1.5mm直径的淬火钢轴，轴伸长度适配常见的3寸及以下尺寸螺旋桨安装孔位，安装孔位采用行业通用的9*9mm对角孔距，可直接匹配市面上绝大多数微型FPV机架的电机安装座，不需要额外设计转接结构，装机时仅需使用M2规格的内六角螺丝即可完成固定，安装面做了0.2mm的沉台设计，可避免螺丝锁附时顶伤电机内部绕组。

　　从功能特性上看，该电机为CW正转向规格，适配6000KV的绕组参数，在2-4S供电区间内可以保持线性的扭矩输出，低转速区间扭矩足够支撑大螺距螺旋桨的起步发力，高转速区间的动平衡控制到位，不会出现高频抖动影响飞控陀螺仪采样的问题。外转子壳体采用镂空减重设计，四个对称的镂空窗口既可以降低电机整体重量，单电机整机重量控制在12g以内，四台电机总重不超过50g，能有效降低整机起飞重量，同时镂空结构可以在电机高速运转时形成对流风道，直接带走定子绕组工作产生的热量，避免长时间满油门飞行时出现绕组退磁、效率下降的问题。电机的出线端采用侧出式硅胶线设计，线长预留30mm的焊接余量，可直接连接电调输出端，出线位置做了防拉扯的应力释放结构，炸机时不会出现线根扯断的故障。

　　设计思路上，这款电机没有盲目追求极限功率输出，而是在重量、强度、散热、效率四个维度做了平衡：转子磁钢采用多极充磁的钕铁硼材质，磁隙控制在0.3mm的合理区间，既保证磁通量利用率，又避免磁隙过小导致的转子扫膛风险；定子采用0.2mm厚度的硅钢片叠压而成，有效降低高频运转时的铁损，绕组采用多股并绕的耐高温漆包线，可承受短时间10A以上的过流能力；轴承采用双微型滚珠轴承配置，前后轴承分别布置在输出轴根部与定子基座尾部，可承受螺旋桨旋转时产生的径向载荷与炸机时的轴向冲击，轴承预紧力采用波形垫片调整，既不会出现轴向往窜动，也不会因为预紧力过大导致的运转阻力升高、空载电流过大的问题。电机底座采用耐高温的工程塑料注塑成型，安装孔内嵌金属衬套，避免多次拆装螺丝导致的孔位滑牙，底座与定子铁芯之间采用过盈配合加耐高温胶粘接的固定方式，高速运转时不会出现定子松脱的故障。

　　实际选型使用时，这类电机除了适配微型FPV穿越机之外，也可用于小型固定翼航模的动力配置、微型云台的驱动部件、小型桌面机器人的行走动力输出，只要安装孔位匹配、供电参数符合要求，即可直接替换同规格的其他型号电机。建模过程中对所有配合尺寸都做了公差标注，转子与定子的同轴度公差控制在0.02mm以内，输出轴的端面跳动不超过0.01mm，保证装配完成后电机运转平稳，不会出现偏心震动的问题。所有的倒角、圆角细节都按照实际加工工艺做了还原，比如转子外壳的边缘做了R0.5的圆角处理，避免安装时割手，输出轴的顶端做了C0.3的倒角，方便螺旋桨的快速安装，绕组端部的绝缘处理、磁钢的粘接位置都在模型中做了对应体现，可直接用于生产开模的参考，也可用于航模整机装配的干涉检查，模拟装机时可以直接验证电机与机架、螺旋桨、电调走线的位置关系，提前发现装配干涉问题，减少实际装机时的调试工作量。
