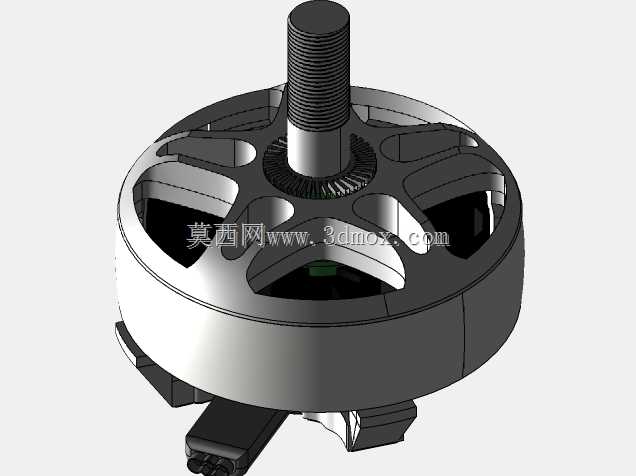

Emax eco 1700kv无刷直流电机结构

　　这款无刷直流电机的三维结构完整还原了转子、定子及配套安装结构的全部细节，可直接用于多旋翼无人机动力系统的装配干涉校验、动力匹配仿真以及整机结构布局设计环节。从实际应用场景来看，该KV值的无刷电机主要适配中小型穿越机、航拍无人机的动力输出需求，也可用于小型智能移动机器人、桌面级精密传动设备的动力单元选型参考，能够覆盖需要高转速响应、低重量占比动力输出的各类轻量化机电设备场景。

　　从功能特性来看，该结构采用外转子设计思路，转子外壳集成了磁钢安装位与螺旋桨安装轴，输出轴端设置标准外螺纹结构，可直接配套常用的螺旋桨锁紧螺母，无需额外设计转接结构；定子部分预留了绕组排布空间与铁芯安装定位结构，底部的安装基座设置了对称分布的固定耳，可通过标准螺丝直接固定在设备机臂或者安装平面上，安装定位基准清晰，能够有效减少装配环节的定位误差。

　　设计过程中优先考虑了动力输出的同轴度要求，输出轴与转子外壳、定子基座的配合公差在模型中做了明确的结构避让，转子外壳上的镂空结构一方面是为了降低电机整体自重，另一方面可以在电机高速运转时形成空气对流，带走绕组与磁钢工作产生的热量，避免长时间高负载运转出现过热退磁的问题。定子与转子之间的气隙宽度按照无刷电机的常规设计标准做了预留，既能够保证磁路的有效导通，又可以避免转子高速旋转时与定子发生剐蹭，降低运转过程中的机械损耗。

　　从安装边界尺寸来看，电机整体为圆柱类结构，输出轴的螺纹段长度足够适配不同厚度的螺旋桨安装座，底部安装耳的孔位间距符合主流中小型无人机机臂的安装标准，安装后转子外壳的旋转半径范围内无突出结构，不会与机臂、设备走线等周边部件发生运动干涉。模型中还原的绕组排布空间可以支撑不同匝数的漆包线绕制方案，方便设计人员根据实际需要的扭矩、转速参数调整绕组配置，匹配不同的电调输出参数。

　　在结构细节上，转子外壳的镂空造型做了圆弧过渡处理，避免应力集中导致高速旋转时外壳出现结构变形，输出轴与转子外壳的连接部位设置了加强结构，能够承受螺旋桨高速旋转产生的离心力与变距过程中的轴向载荷。底部的安装基座与定子铁芯的配合面设置了定位止口，装配时可以快速实现定子与基座的同轴定位，不需要额外做找正操作，能够提升批量装配的效率。该结构模型可直接导入各类三维装配环境，与电调、螺旋桨、机臂等周边部件做整体装配验证，提前排查安装过程中可能出现的干涉、装配空间不足等问题，也可以作为无刷电机结构教学、逆向设计参考的基础模型，帮助设计人员理解外转子无刷电机的内部结构组成与动力传递路径。
