浴室套件注塑成型模具结构设计

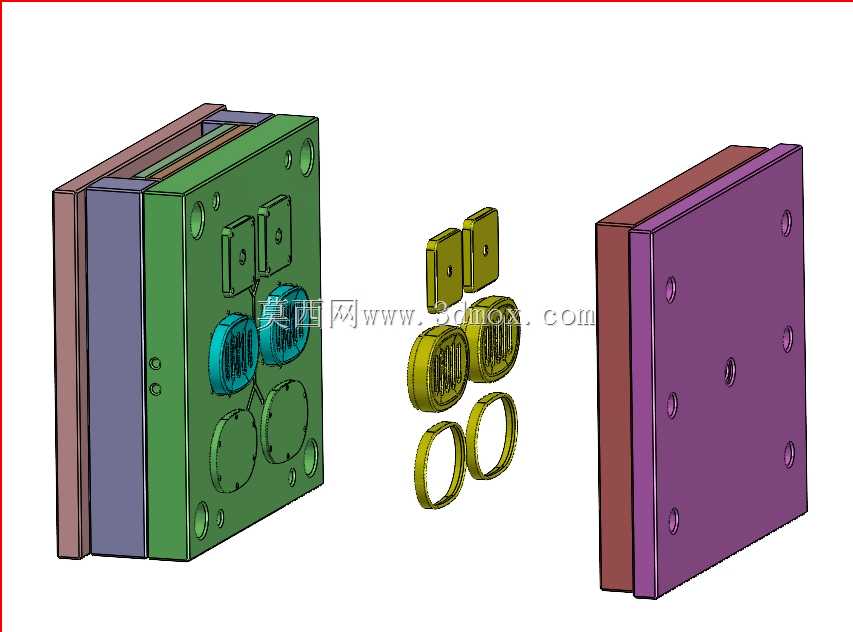

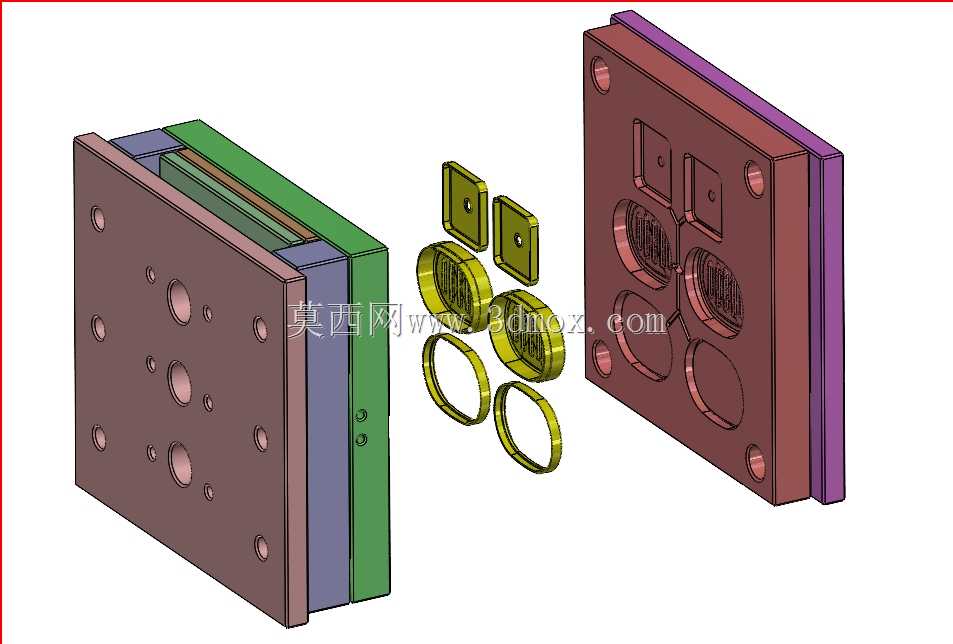

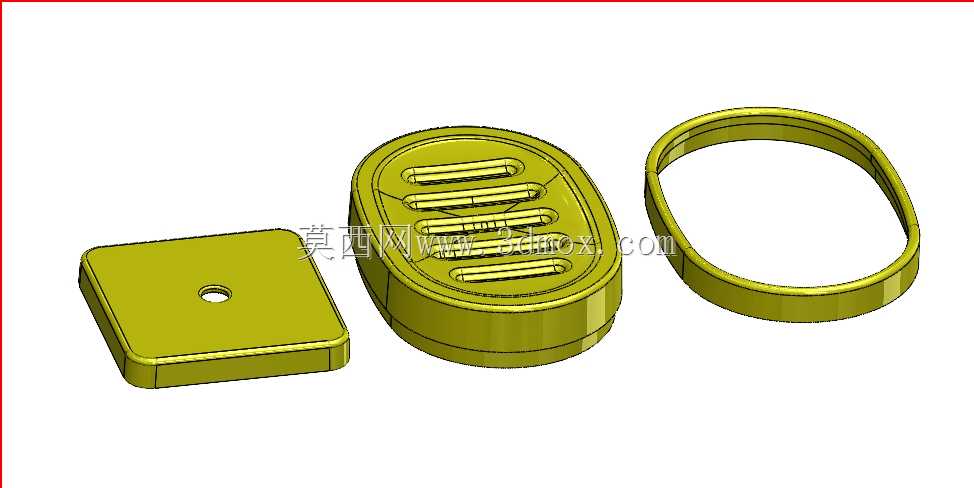

　　这套模具针对浴室常用塑料套件的批量注塑生产开发，日常卫浴场景里的密封环、装饰盖板、功能嵌件这类小尺寸ABS塑料件，都能通过这套模架完成一体化成型，适配卫浴五金组装线的连续供料需求，不用为单个小零件单独开模，能有效压缩卫浴配件生产的模具投入成本。从结构拆分来看，整套模具采用标准两板模架布局，定模侧整合了多组型腔，对应不同外形的浴室套件零件，动模侧布置了对应的型芯与顶出结构，开模后顶杆能直接将成型件从型芯上平稳推出，不会在塑料件表面留下明显顶痕，满足卫浴产品对外观面的质量要求。设计阶段优先考虑了多件共模的排布合理性，不同型腔之间的流道长度做了均衡处理，熔融ABS注入时各型腔的填充压力差控制在合理区间，避免出现个别型腔填充不足、

　　飞边过多的问题，流道采用圆形截面设计，能减少熔料输送过程中的压力损失，同时也方便后续凝料的自动脱落，适配自动化注塑生产的取件节奏。模具的安装边界完全适配常规卧式注塑机的装模尺寸，模架四周的压板槽位置符合通用注塑机的装夹标准，不用额外加工转接板就能直接上机固定，定位圈与浇口套的尺寸匹配主流注塑机的射嘴规格，对接时能快速完成对中，减少上机调试的准备时间。冷却水路的排布沿着各型腔的轮廓走向布置，进出水接口设置在模架的非操作侧，不会和注塑机的周边管路产生干涉，水路距离型腔壁的距离保持均匀，确保成型过程中整个模温分布一致，不同零件的冷却收缩率控制在统一范围内，成型后的零件尺寸偏差能稳定满足卫浴组装的公差要求，

　　不会出现部分零件尺寸超差无法装配的问题。导向部件采用标准导柱导套配合结构，导柱长度超出型芯最高面足够距离，合模过程中导柱会先进入导套完成定位，避免动定模错位擦伤型腔表面，长期生产过程中也能保证合模精度，减少分型面处的飞边产生。针对浴室套件里的环形密封类零件，对应型腔的脱模角度做了针对性调整，内壁脱模斜度略大于外壁，避免顶出时零件出现粘模或者变形，保证环形件的圆度符合后续装配密封的要求；平板类装饰盖的型腔表面做了抛光处理，成型后的零件表面光洁度不用额外做表面处理就能直接用于卫浴产品组装。整套模具的顶出系统采用均匀排布的顶杆布局，顶杆位置避开零件的外观面与配合面，顶出力分布均匀，顶出过程中不会让零件产生局部顶白、变形的缺陷，

　　回针配合复位弹簧能保证合模时顶出机构准确回位，不会出现顶杆碰撞型腔的问题。排气槽开设在分型面的熔料末端位置，深度控制在ABS材料的溢边值以内，既能顺利排出型腔内的空气，避免成型件出现烧焦、困气纹的缺陷，也不会产生明显的飞边，减少后续去飞边的人工工作量。实际生产场景中，这套模具适配卫浴配件厂的常规注塑生产节拍，单模次可同时成型多件不同功能的浴室塑料套件，成型周期稳定，生产出的零件可以直接供应给卫浴组装线，完成淋浴套件、下水组件等产品的装配，适配家庭装修、酒店卫浴工程等多场景的卫浴产品供货需求。
