浴室卫浴套件注塑成型模具结构

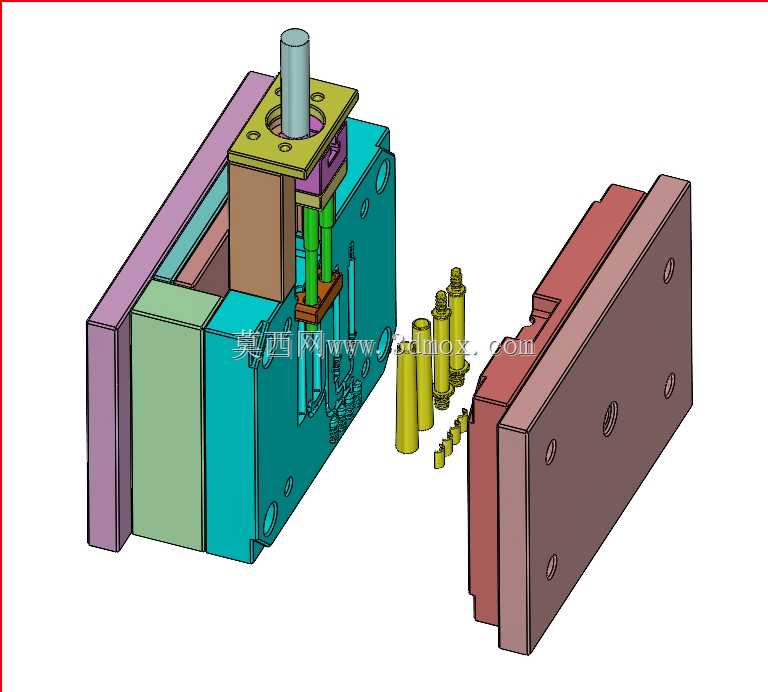

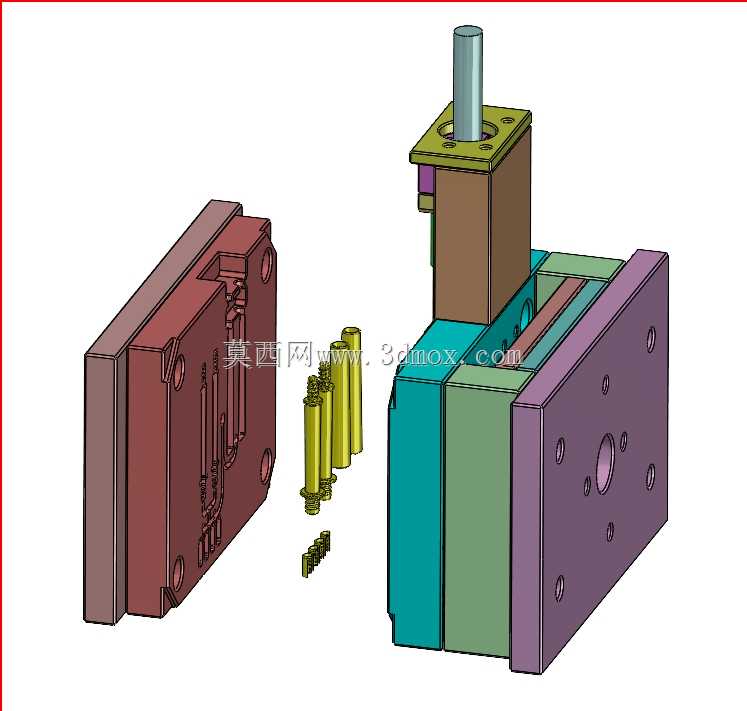

　　这套模具面向卫浴塑料套件的批量注塑生产，成型对象包含浴室场景中配套使用的多件ABS制件，制件形态涵盖细长管状件、小型连接嵌件以及配套功能小件，属于典型的一模多腔日用品注塑模结构。从整机布局来看，模具采用标准两板模基础框架，沿开模方向依次布置定模固定板、定模板、动模板、动模垫板、顶出固定板与动模底板，侧向预留导柱导套的配合安装位，合模时依靠四根导柱完成型腔的精准对中，避免长期量产过程中出现型腔错位、分型面飞边超差的问题。

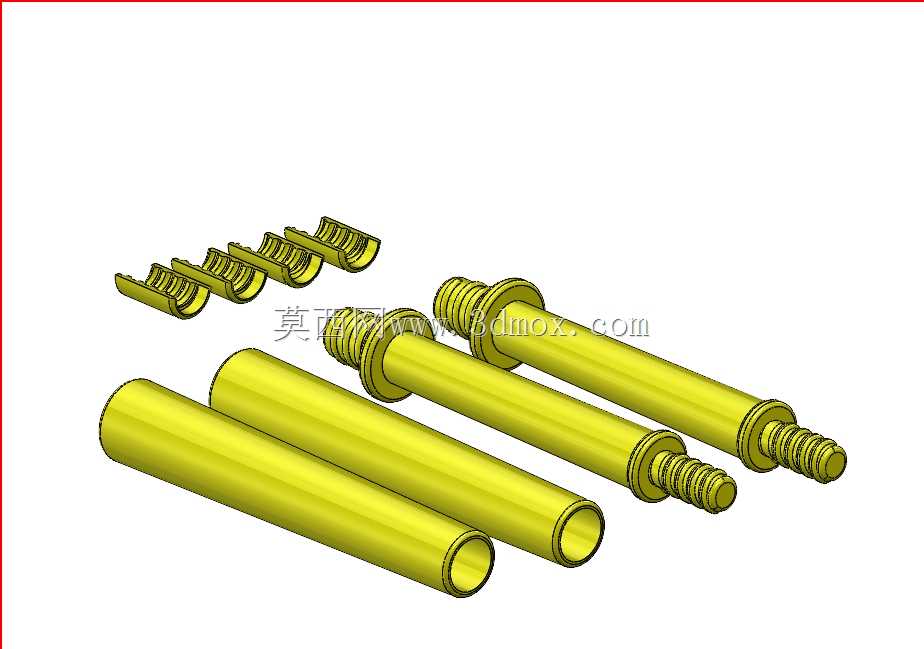

　　型腔部分针对卫浴套件多制件同模成型的需求，在分型面上排布了对应不同制件轮廓的成型腔，细长管状制件采用独立的型芯杆贯穿内腔，保证管件内壁的同轴度与脱模斜度，避免顶出时发生管壁刮伤、型芯弯曲变形。小型配套嵌件的腔位集中布置在主流道周边，缩短熔融塑料的充模流程，让各个腔位的填充压力、填充时长尽可能保持一致，减少不同制件之间的收缩差，降低后续修模、调机的参数调试难度。

　　浇注系统采用侧浇口进料形式，主流道从定模侧定位环中心接入，经过分流道将熔料分配至各个型腔，浇口位置选在制件非外观面的边缘区域，成型后浇口残留痕迹不会影响卫浴套件的外观装配面，后续仅需简单修剪即可完成制件后处理。冷却回路围绕型腔与型芯的成型区域分层布置，在模板内部加工贯通的冷却水孔，水路距离成型壁面保持均匀间距，量产过程中通入恒温冷却水，快速带走ABS熔料固化释放的热量，缩短制件冷却定型周期，同时避免因局部温度不均导致制件出现翘曲、内应力集中的问题。

　　脱模机构布置在动模侧，顶出板组件上对应各个制件的位置安装顶杆，细长管件周边均匀布置多根顶杆，小型嵌件则采用小直径顶杆贴合制件端面，开模时动模后退到设定行程后，注塑机顶杆推动顶出板前进，所有顶杆同步将固化完成的制件从型芯上平稳顶出，顶出行程经过校核，既保证制件完全脱离型芯轮廓，又不会出现顶杆顶穿制件、顶出行程超限干涉其他模板的情况。模具侧向还预留了排气槽的加工位置，在分型面的型腔末端开设浅排气槽，充模时型腔内的空气可以顺着排气槽排出，避免制件出现烧焦、充模缺料、表面气泡等缺陷。

　　安装边界方面，模具整体外形尺寸适配常用卧式注塑机的拉杆间距，定模侧定位环与注塑机定模板定位孔匹配，浇口套球面半径和注塑机喷嘴球面尺寸贴合，动模侧顶出孔位置对应注塑机顶杆的安装位置，模具装夹时压板可以直接压在模板外侧的凸缘面上，不需要额外加装转接夹具。日常量产维护时，导柱、导套配合面定期加注润滑脂，型芯、型腔表面做抛光处理，降低塑料熔体的流动阻力，同时方便制件脱模，长期生产过程中仅需定期检查顶杆间隙、冷却水路是否堵塞，即可稳定完成卫浴塑料套件的连续成型作业，适配卫浴五金配件厂、日用品注塑车间的批量生产需求。
