金属框架式链条联动平衡支撑装置

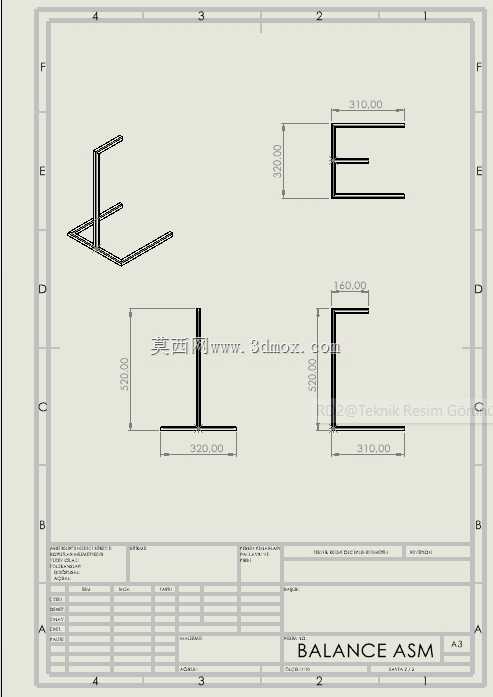

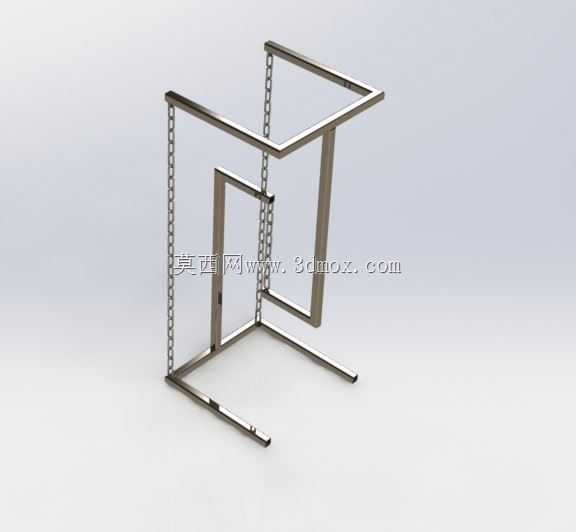

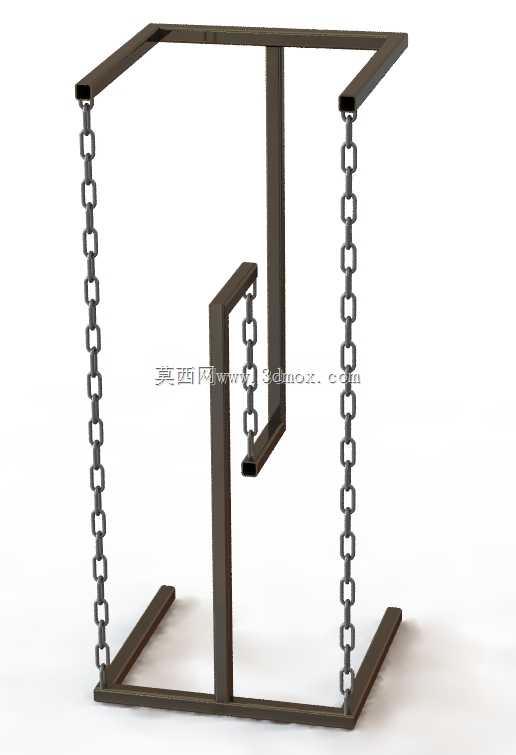

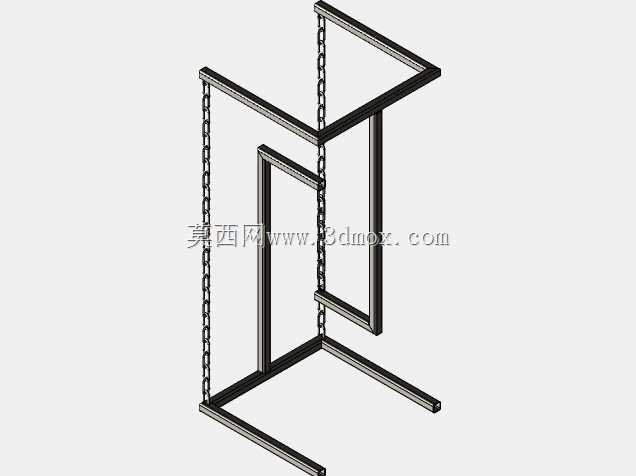

　　该平衡支撑装置采用嵌套式矩形金属框架作为主体承载结构，框架杆件选用标准矩形金属型材加工，型材截面尺寸经过抗弯强度校核，可承受常规工位作业下的垂直载荷与侧向偏载，杆件连接位置采用满焊工艺处理，焊后做打磨平整与表面防锈处理，避免长期使用过程中出现焊缝开裂、锈蚀变形等问题。装置的核心联动部件采用标准工业滚子链条实现，链条分别布置在内外框架的相邻侧边，通过链条的啮合传动实现内外框架的随动平衡，当外侧框架受外力产生角度偏移时，链条会同步带动内侧框架反向偏移，始终保持整体结构的重心落在支撑底座范围内，不会出现侧翻失稳的情况。支撑底座采用前后延伸的双支脚结构，支脚长度经过重心倾覆力矩核算，在框架最大偏移角度下，

　　整体重心投影始终落在两支脚的支撑边界以内，无需额外固定地脚即可放置在平整工作台面使用，适配车间工位、教学演示、展品陈列等多种场景的临时放置需求。从实际应用场景来看，这类平衡装置可作为工位辅助工装使用，在装配作业中承托待装配的小型零部件，作业过程中可根据操作需求调整框架的倾斜角度，依靠链条联动的平衡特性保持承托面的稳定，无需额外设置锁紧机构即可在任意倾斜位置保持静止，减少作业过程中反复调整工装位置的辅助时间。也可作为力学演示教具使用，直观展示重心稳定、链条传动、力矩平衡的相关机械原理，嵌套式的框架结构在运动过程中无外露的尖锐传动部件，使用过程中不会出现夹手等安全隐患，适合教学场景下的实操演示。设计过程中优先考虑了结构的易加工性，

　　所有框架杆件均采用标准定尺型材切割下料，无需定制异形截面材料，链条选用市场通用的标准规格滚子链，后期维护更换时无需单独定制配件，连接位置的焊缝均设置在型材的非外露面，整体外观简洁规整，表面处理可根据使用场景选择喷塑、镀铬、拉丝等不同工艺，适配工业车间、教学展厅、创意陈设等不同场景的外观需求。外形尺寸方面，主体框架的高度控制在常规工作台面的适宜操作高度范围内，底座支脚的宽度小于常规工作台的台面深度，放置在台面上不会占用过多操作空间，框架的最大倾斜角度经过限位设计，避免偏移角度过大导致链条脱链，内外框架的铰接位置采用间隙配合的销轴连接，转动过程中无卡滞、旷量小，长期使用后销轴磨损可快速更换，无需整体拆解框架结构。从结构受力角度分析，

　　链条在联动过程中仅承受框架偏移产生的张紧力，载荷大小远低于链条的额定破断载荷，安全系数满足长期频繁使用的要求，框架杆件的受力以弯曲应力为主，型材壁厚选型时按照1.5倍的额定载荷做抗弯校核，即使出现短时偏载冲击也不会出现杆件塑性变形。装置无复杂的弹性元件、阻尼元件，整体结构纯机械联动，无需外接电源、气源即可实现平衡功能，适合在无动力供给的场景下使用，日常维护仅需定期在链条与铰接销轴位置加注少量润滑脂，即可保证转动顺畅无卡顿，使用寿命远高于带弹性锁紧机构的同类支撑装置。
