CA6140车床用三角法兰式流体转接接头结构

项目分类:通用机械零部件 发布时间:2024-01-26 ID:724652
  • CA6140车床用三角法兰式流体转接接头结构
  • CA6140车床用三角法兰式流体转接接头结构

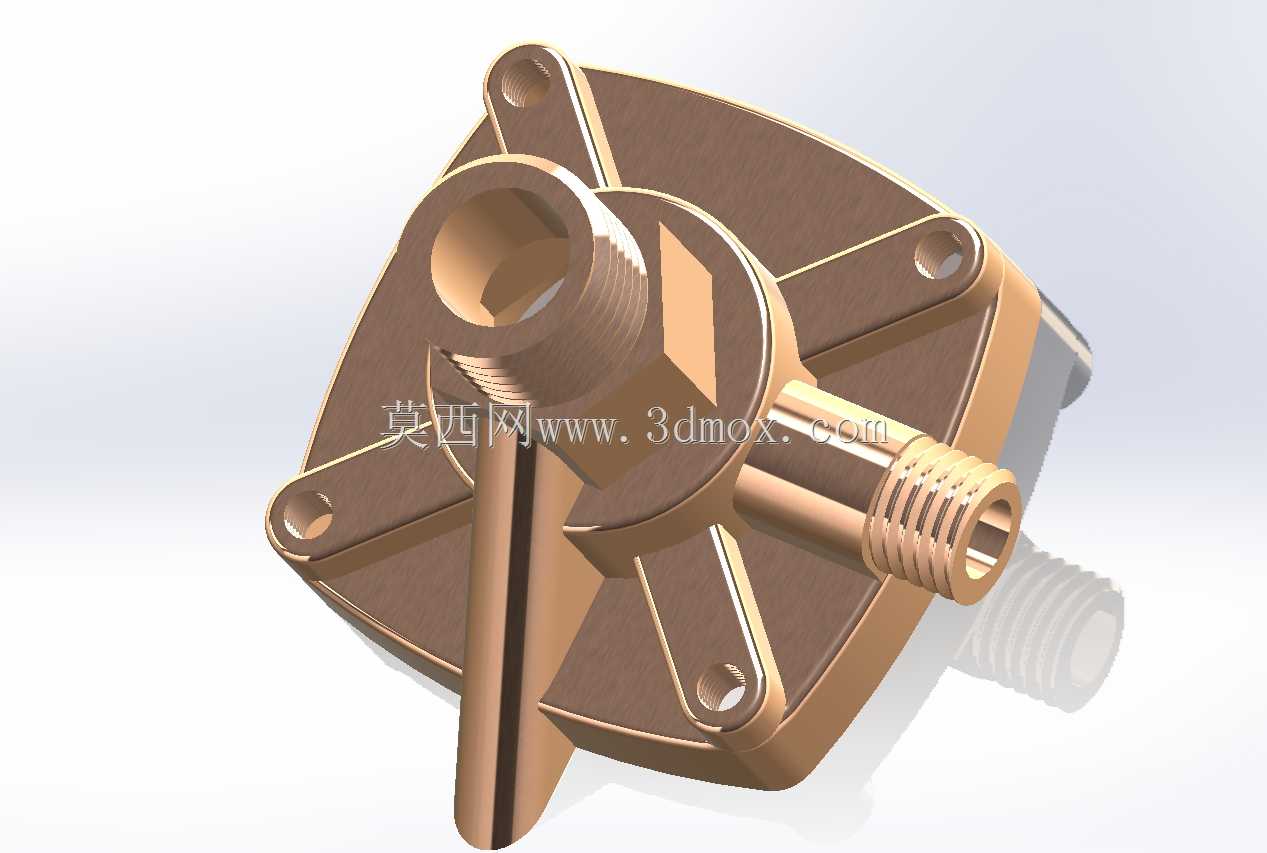

  该转接接头主要应用于CA6140普通车床的润滑系统、冷却介质输送支路中,作为管路分叉转接的核心承载部件,承担不同通径管路的介质分流、流向转换功能,同时需要适配车床内部狭窄的安装空间,满足设备长期运行下的抗振、密封可靠性要求。从结构设计逻辑来看,主体采用三角法兰盘作为安装基准面,三个均布的安装孔位对应车床床身或溜板箱上预设的螺纹安装点,安装时法兰背面与安装基面完全贴合,通过螺栓锁紧后可避免设备运行过程中因主轴转动、溜板移动产生的振动导致接头松动,三角布局相比圆形四孔法兰能在有限空间内减少占用面积,同时保证足够的锁紧力分布,不会出现单侧受力翘起的问题。主体中心设置大通径外螺纹接口,用于连接主输送管路,侧面伸出两个不同通径的外螺纹支管,

  分别对应不同流量需求的支路管路,其中斜向伸出的支管通径更小,适配润滑系统的微量供油管路,垂直于法兰面伸出的支管通径与中心接口通径匹配,可作为主回路的旁路输出,满足不同工况下的介质分配需求。建模过程中优先完成基准面搭建,以法兰背面为第一装配基准,先绘制三角法兰的轮廓草图,标注三个安装孔的中心距、孔位公差,通过挤出特征生成法兰基体,再以法兰正面中心为基准绘制中心接头的截面轮廓,通过旋转特征生成中心外螺纹接头的基体,螺纹部分采用装饰螺纹线配合真实牙型切除的方式建模,既保证工程图出图时的标注规范性,也能在装配验证时检查螺纹与对接管路的干涉情况。侧面支管的建模采用参考几何体定位,先确定两个支管的轴线角度、伸出长度,通过挤出切割生成支管内孔,

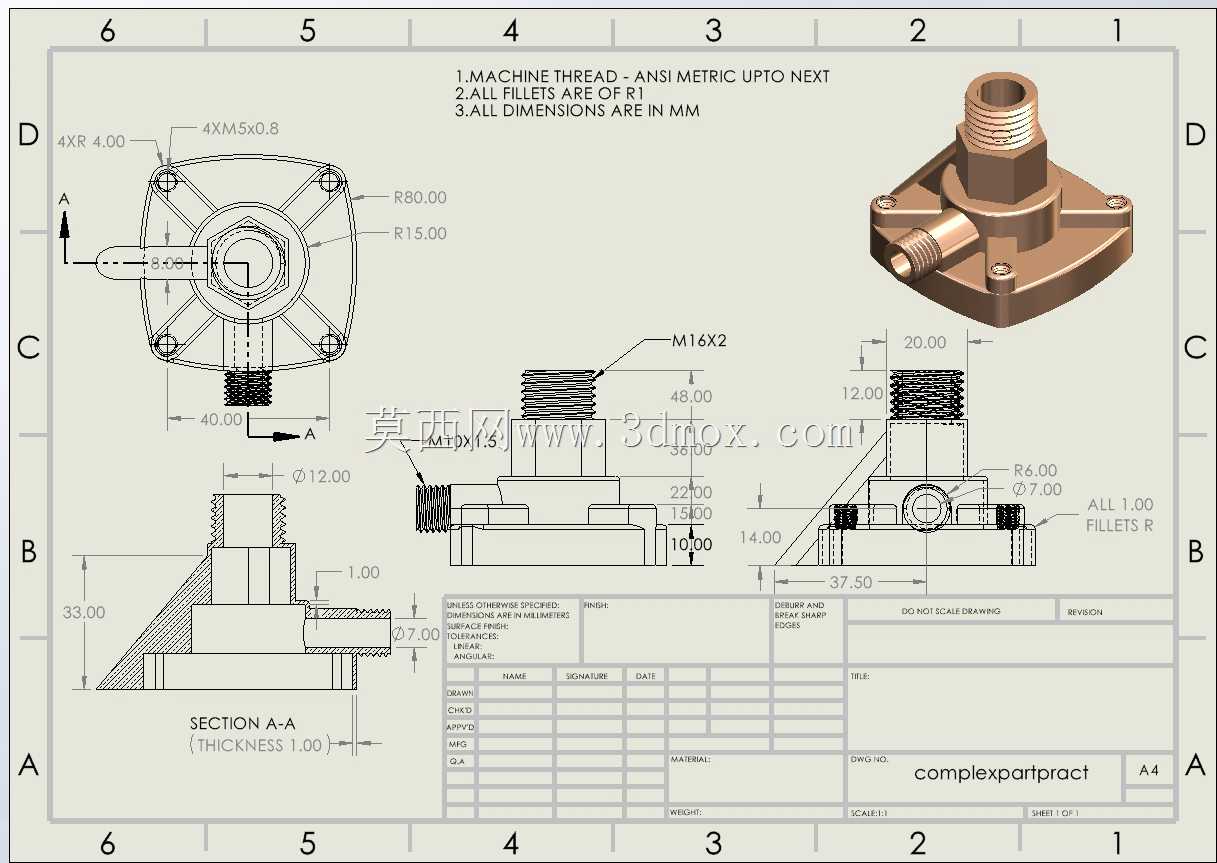

  再通过旋转切割生成支管外螺纹,所有过渡位置均采用恒定半径圆角处理,避免应力集中,尤其是支管与主体连接的根部位置,圆角半径根据壁厚设置为壁厚的0.3倍,既不会增加过多材料重量,也能有效降低介质流动时的阻力,同时提升结构强度,避免长期受介质压力、振动影响出现根部开裂的问题。法兰上的安装孔采用沉孔设计,沉孔深度匹配螺栓头的高度,安装后螺栓头不会突出法兰表面,避免与周边运动部件产生刮擦,孔位与中心接头的同轴度、位置度公差均按照机械管路连接件的通用标准设置,保证安装时无需额外修配即可完成对位。完成三维实体建模后,在默认A4横向工程图模板中生成对应的二维工程图,分别布置主视图、俯视图、侧视图以及两个关键截面的剖视图,

  剖视图分别切过中心接头与斜向支管的轴线、中心接头与垂直支管的轴线,清晰展示内孔的通径变化、壁厚分布,同时标注所有关键尺寸:法兰三个安装孔的中心距、孔直径、沉孔深度,中心接头的外螺纹规格、伸出长度、内孔通径,两个侧面支管的外螺纹规格、轴线夹角、伸出长度、内孔通径,所有圆角位置的半径,以及各配合面的表面粗糙度要求,方便生产加工时直接对照图纸完成工序编排。从安装边界来看,该接头整体外轮廓最大尺寸不超过120mm,法兰厚度12mm,中心接头伸出法兰面的长度为35mm,最长的侧面支管伸出长度为40mm,安装后占用的空间范围可完全容纳在CA6140车床溜板箱侧面的预留安装腔内,不会与溜板的移动导轨、进给机构产生运动干涉,接头所有外表面均做防锈氧化处理,适配车床车间多切削液、多油污的使用环境,密封面采用端面密封结构,安装时配合紫铜垫片即可实现可靠密封,耐受压力不低于1.6MPa,可满足润滑系统、低压冷却系统的介质输送要求。建模过程中同步完成了装配干涉检查,将接头模型导入CA6140车床的整体装配体中,模拟溜板全行程移动、主轴最高转速运行时的振动工况,验证接头与周边部件的最小间隙不小于3mm,不存在运动干涉风险,同时对结构进行了简单的静力学仿真,验证在1.6MPa内压、螺栓锁紧力作用下,最大应力出现在支管根部圆角位置,应力值远低于常用黄铜或铝合金材料的屈服强度,满足长期使用的强度要求。
