轻量型四旋翼航拍作业飞行器结构设计

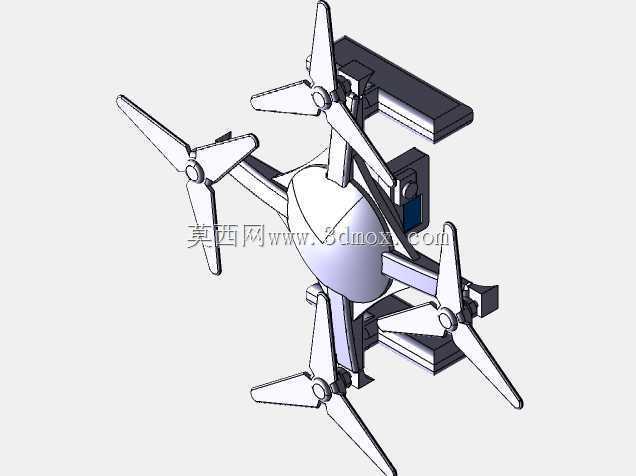

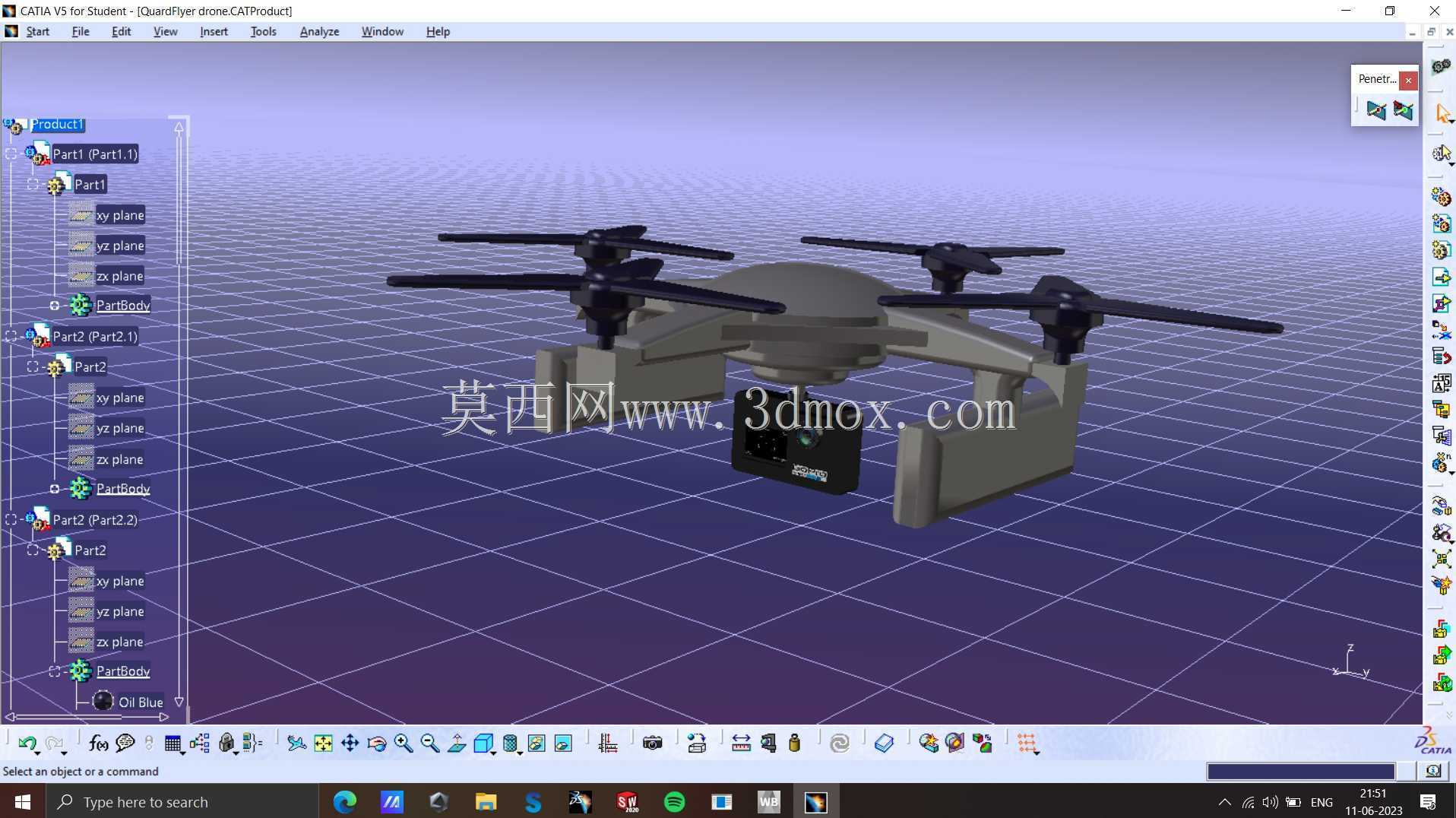

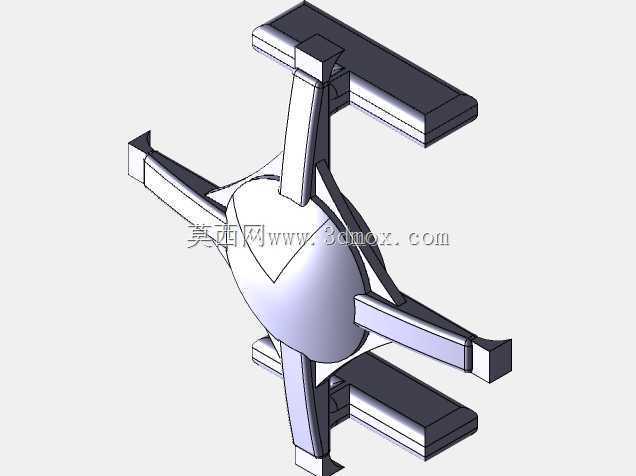

　　这款四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，区别于大载重工业级无人机的厚重结构，整体走轻量化紧凑路线，适配日常航拍、小范围场地巡检、轻载荷教具演示这类对便携性要求高、作业半径在1公里内的使用场景。从结构布局来看，采用了一体式上盖加分体式机臂支座的组合方案，机身主体上壳为曲面流线造型，没有多余的突出棱角，既能够降低低空低速飞行时的风阻系数，也能在日常收纳、转场搬运过程中减少磕碰剐蹭对核心结构的损伤，四个机臂支座从机身核心舱向外延伸，每个支座预留了标准的电机安装孔位，孔位同轴度公差控制在0.1mm以内，保证旋翼转动时的动平衡稳定性，避免飞行过程中出现不必要的高频振动影响成像清晰度或者飞控传感器的采样精度。

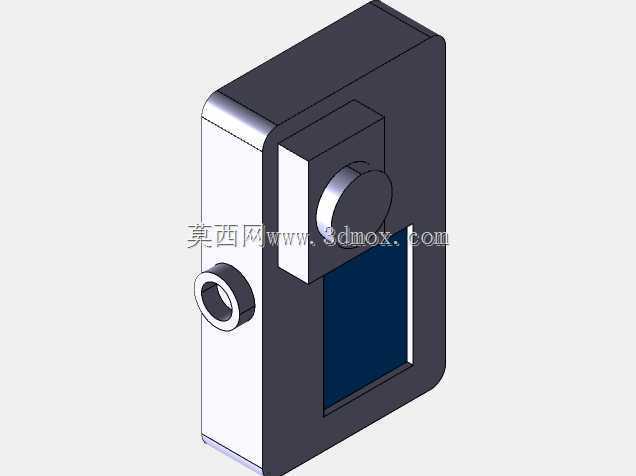

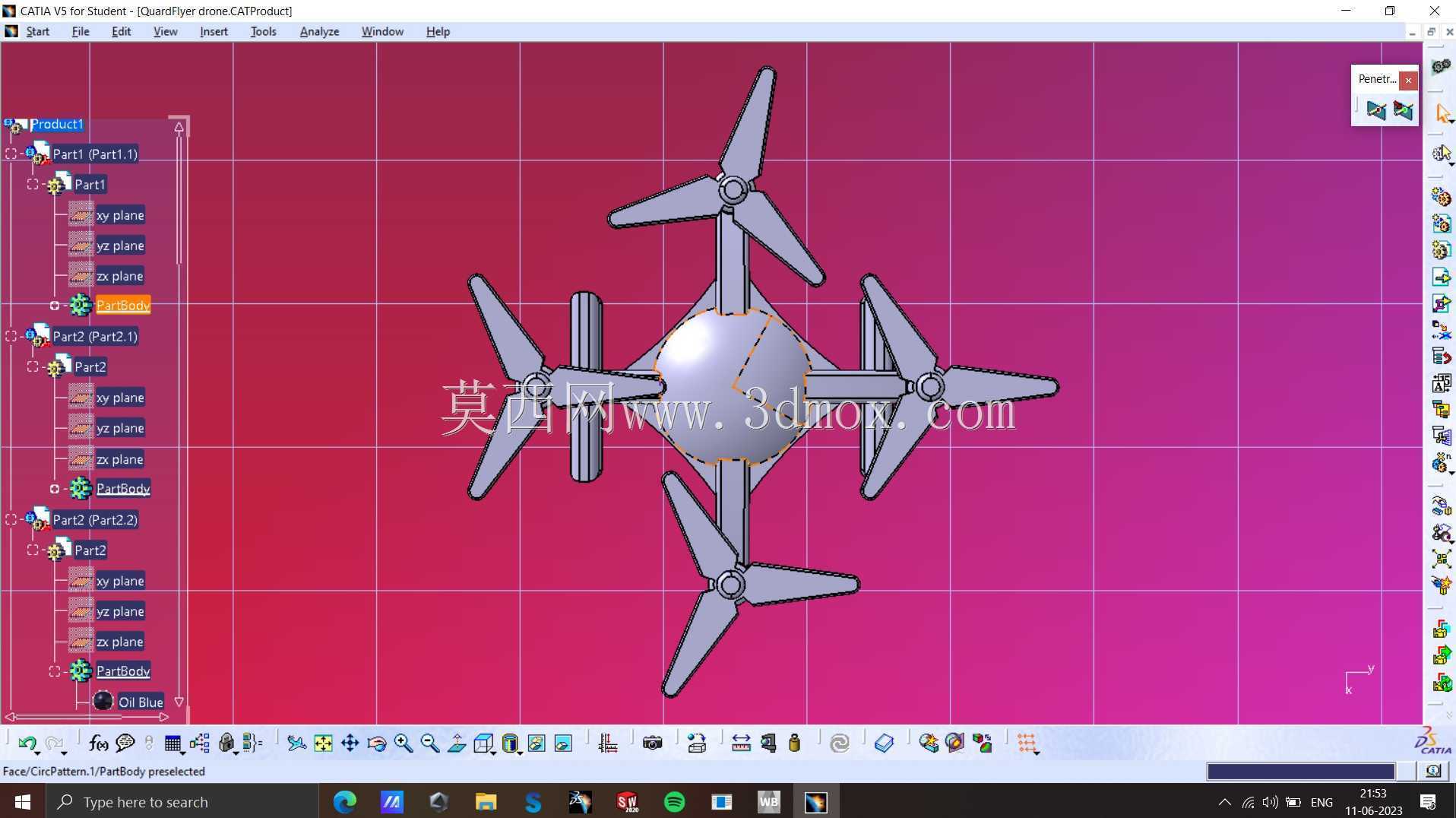

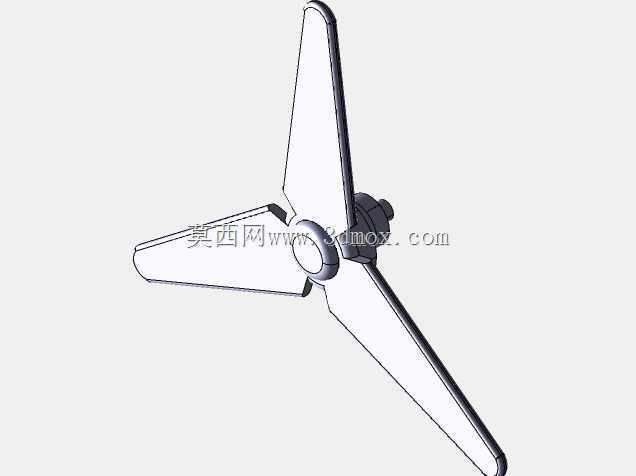

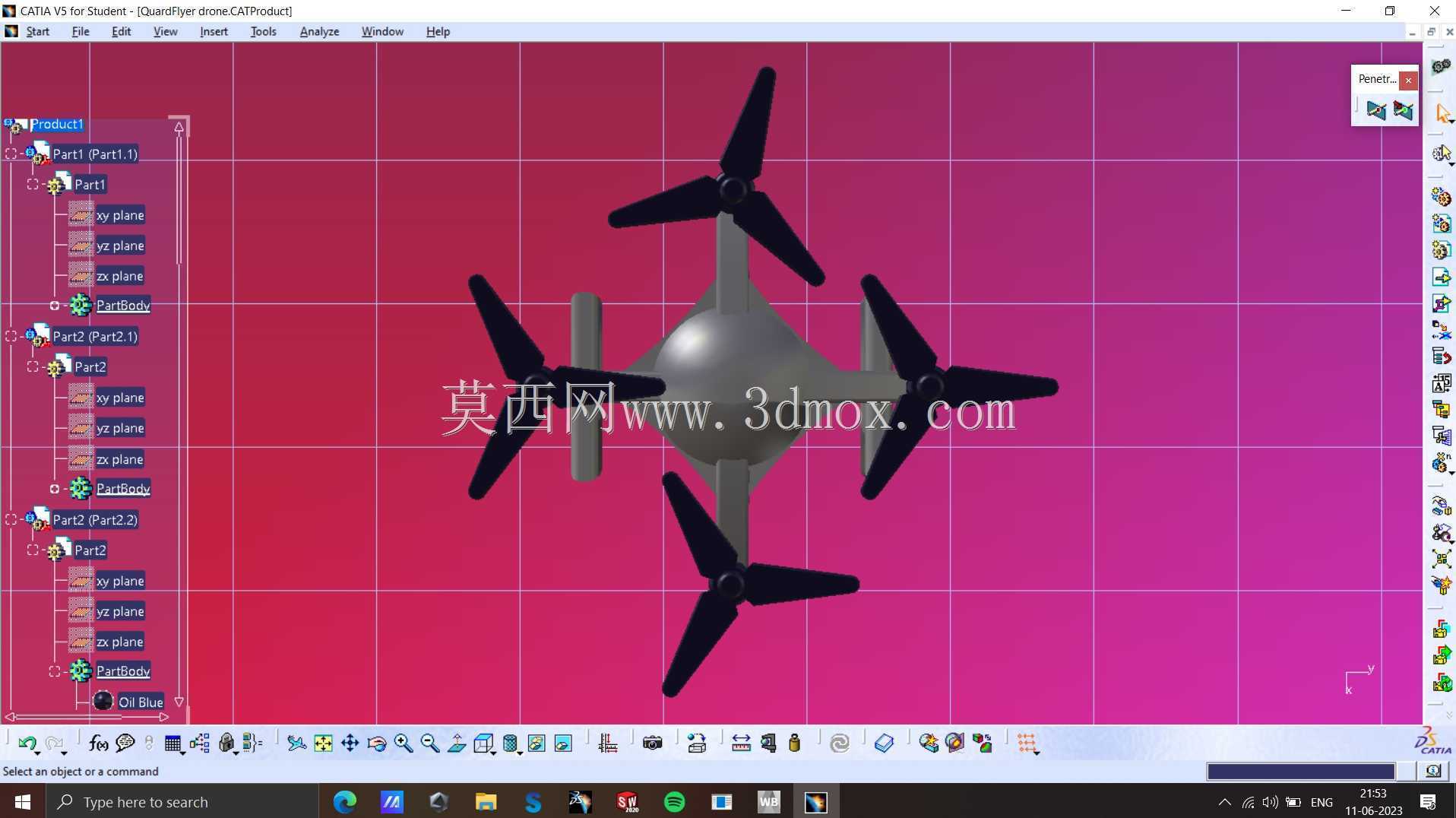

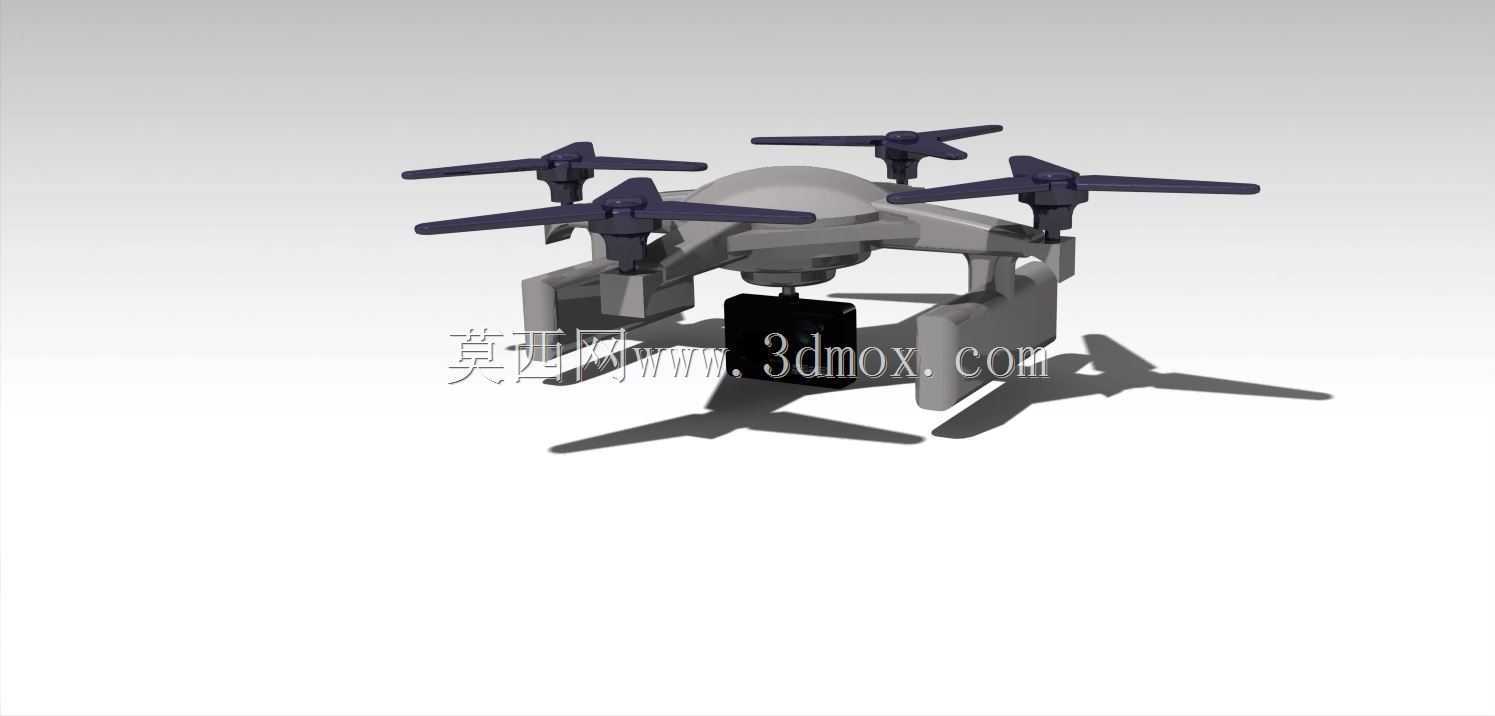

　　核心载荷舱位于机身几何中心正下方，这个位置是整机飞行时的重心汇聚点，将任务载荷挂载在此处，能够最大程度降低载荷重量变化对整机配平的影响，不需要额外调整飞控的补偿参数就能快速适配不同重量的挂载设备，载荷舱的安装接口采用快拆式卡扣设计，不需要额外工具就能完成航拍相机、小型喊话器、迷你采样装置这类轻量载荷的更换，卡扣的锁紧力经过适配，能够承受3m/s垂直下降速度下的冲击载荷，不会出现飞行过程中载荷脱落的问题。机臂部分采用了等截面平直设计，长度经过反复核算，在保证四个旋翼转动时不会出现气流互相干扰的前提下，尽可能压缩机臂外伸尺寸，旋翼之间的安全间隙控制在25mm以上，既避免了翼尖涡流的互相扰动提升飞行效率，也能缩小整机收纳后的整体尺寸，配合可折叠式的起落架结构，收纳后能够放入普通双肩背包的隔层中，满足单人徒步转场的作业需求。

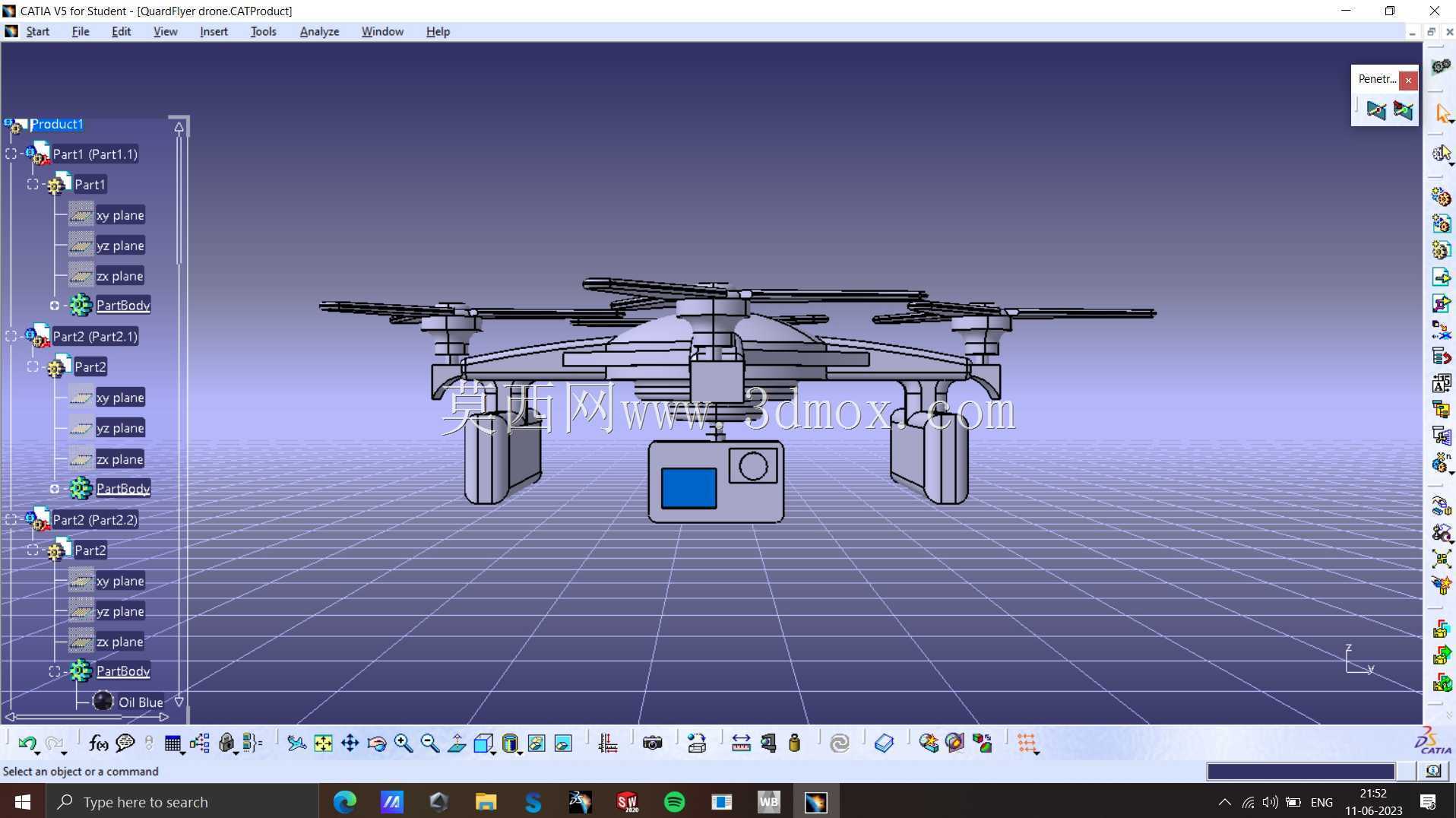

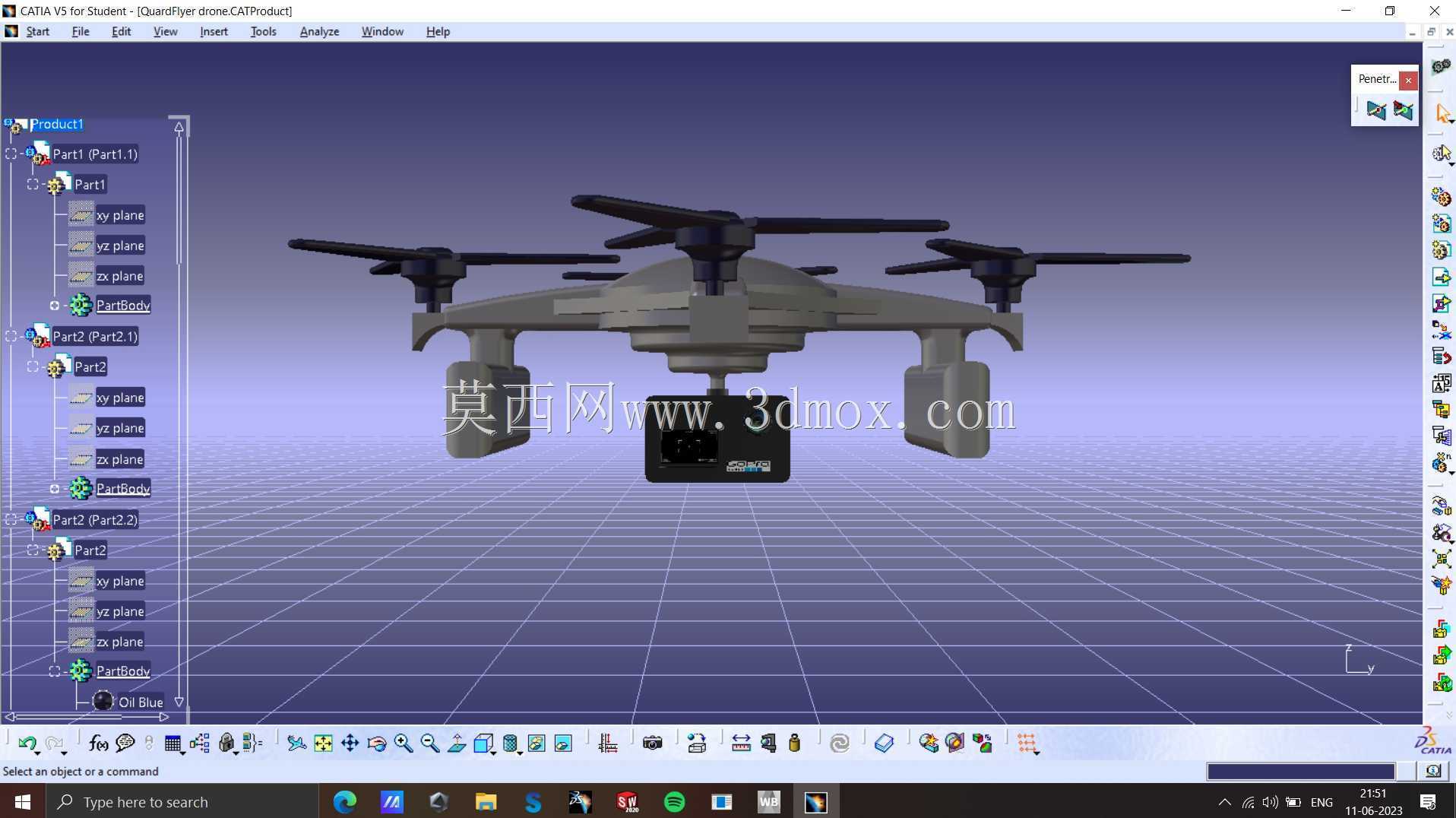

　　起落架的设计采用了两侧对称的弧形支撑结构，没有采用传统的垂直立柱式起落架，弧形结构能够在降落接触地面时提供一定的弹性形变空间，缓冲硬着陆时的冲击力，保护核心舱内的飞控板、电池等核心部件，起落架的支撑跨度经过优化，在15度倾斜角度的平整硬质地面上降落时，整机不会出现侧翻问题，同时起落架的高度预留了足够的载荷安装空间，不会遮挡下方挂载相机的拍摄视角，正前方拍摄视场角能够达到120度无遮挡。动力系统的安装座设计了定位止口，电机装配时能够直接卡入止口完成定位，不需要反复调整同轴度，降低装配调试的难度，每个电机座旁预留了电调的安装卡槽，电调走线可以顺着机臂内部的走线槽直达核心舱，避免线材外露在飞行过程中被气流吹动产生晃动，也能减少线材老化、被外物剐蹭断裂的风险。

　　机身核心舱内部做了分仓式设计，电池仓位于最靠近重心的位置，采用抽拉式安装结构，电池插入后能够自动接通供电触点，同时有弹性锁扣固定，避免飞行过程中电池移位导致供电中断，飞控安装位预留了减震球的安装孔位，能够通过四个硅胶减震球将飞控板与机身硬连接结构隔离开，过滤掉旋翼转动传递过来的高频振动，保证飞控陀螺仪、加速度计的采样数据准确，舱内还预留了多余的走线空间，能够根据不同的作业需求加装图传模块、GPS模块等扩展配件，不需要额外破坏机身结构。从外形尺寸边界来看，整机对角旋翼轴距控制在250mm级别，属于典型的轻量型四旋翼尺寸范畴，不含电池的整机结构重量控制在120g以内，搭配常规的2S锂电池能够提供15分钟以上的续航时间，完全满足日常短距离作业的需求。整体结构没有采用复杂的异形曲面加工需求，所有结构件都可以通过常规的注塑工艺或者3D打印工艺制作，开模成本低，后期维护更换配件的成本也相对低廉，机臂、起落架这类易损件都设计为独立可更换结构，出现磕碰损坏时不需要更换整个机身主体，只需要更换对应的损坏部件即可，降低了后期的使用维护成本。在气动细节处理上，机身表面没有多余的凸起结构，所有的螺丝安装孔都做了沉孔设计，螺丝装配后表面与机身曲面齐平，减少不必要的气动阻力，机臂与机身主体的连接位置做了圆弧过渡，避免应力集中导致机臂在长时间飞行振动后出现断裂问题，连接位置的壁厚比其他位置厚30%，能够承受常规的跌落冲击载荷。
