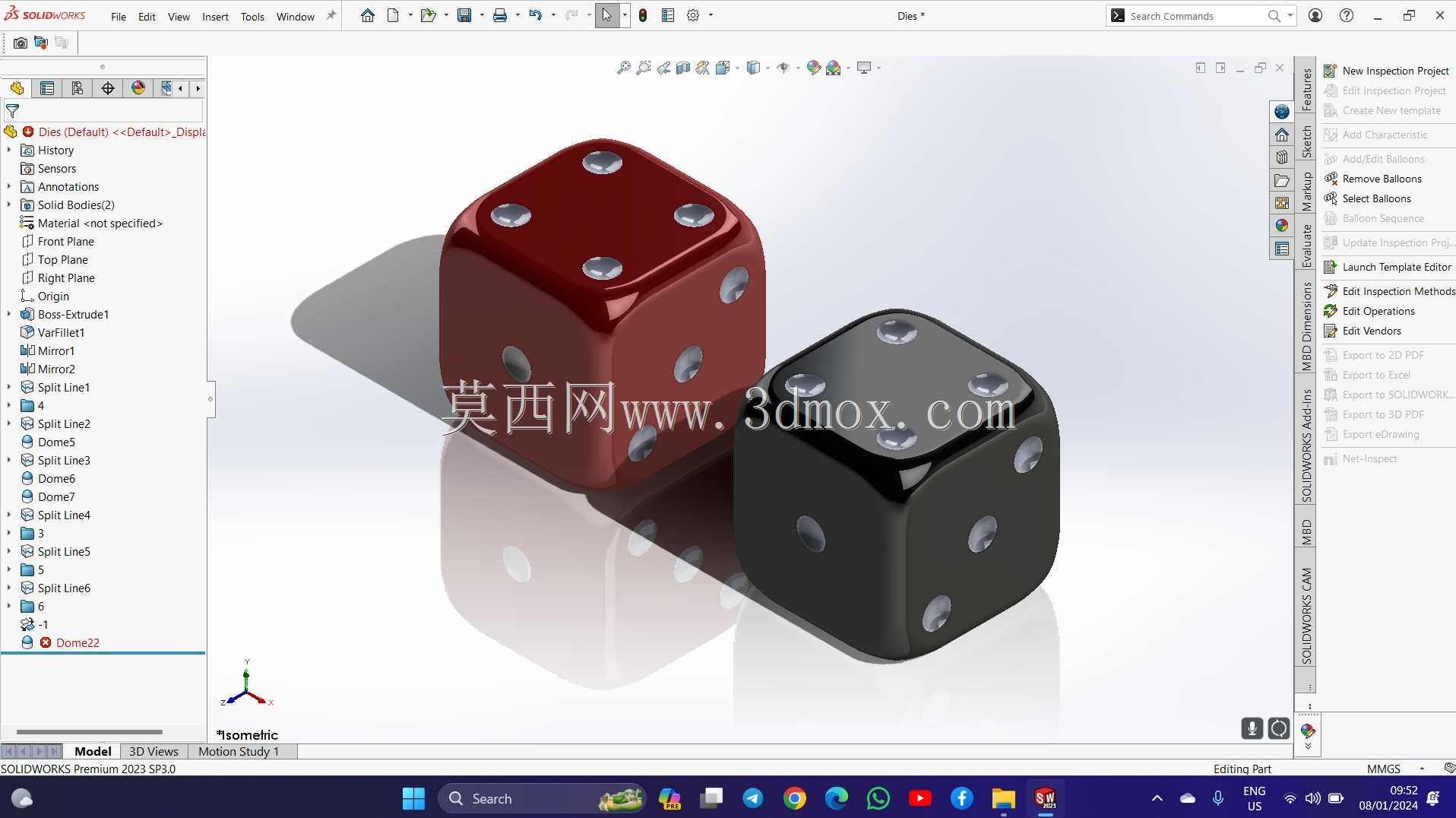

双色骰子造型烟具结构三维设计

　　这款骰子造型的烟具设计，核心是将大众熟知的立方体骰子形态与小型烟具的功能需求做融合，在结构设计阶段首先要平衡外观辨识度与实际使用的握持手感，常规正六面体骰子的边长参考日常娱乐用骰子的通用尺寸，控制在单枚16-20mm区间，既保证握持时的贴合度，也不会因为体积过小导致内部烟腔、气道的排布空间不足。设计时首先拆解骰子的外观特征：六个面的凹点标识不能仅做外观装饰，需要结合烟具的功能分区做对应排布，比如顶面的点数区域对应烟丝装填口的密封盖位置，侧面的点数可以对应气道的进出气孔，既保留骰子的经典视觉特征，又不会额外增加外观的突兀结构。双色的外观设计采用分件嵌装的结构逻辑，红色与黑色的两个骰子单元并非独立分离的个体，

　　而是通过底部的定位凸台做嵌合固定，保证摆放时的整体稳定性，同时分件设计也能适配不同的表面处理工艺，比如红色件做半透磨砂质感、黑色件做亮面抛光质感，通过材质差异强化视觉层次。从实际使用场景来看，这类小型创意烟具主要面向休闲娱乐场景，比如桌面桌游搭配使用、个人休闲把玩，因此结构设计上要重点考虑日常使用的清洁便利性，所有与烟料接触的内腔部分都做了圆角过渡处理，避免直角缝隙残留烟渍，密封盖与主体的配合采用小间隙锥面配合，不需要额外加装密封圈就能实现较好的密封效果，减少零件数量的同时也降低了后期维护的难度。建模阶段首先搭建正六面体的基础基体，对六个棱边做R0.8-R1.2mm的倒圆角处理，避免尖锐棱边影响握持手感，

　　同时倒圆角后的轮廓更接近真实娱乐骰子的圆润质感；六个面的凹点采用球形凹坑结构，凹坑深度控制在0.5-0.8mm，既保证点数的视觉辨识度，又不会因为凹坑过深导致壳体壁厚不足，壳体整体壁厚保持均匀1.5mm，适配常规注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷。气道的排布沿着骰子的内部空腔做斜向贯通设计，避开内部的加强筋位置，气道直径控制在3mm，保证烟气流通的顺畅性，同时不会因为孔径过大导致燃烧速度过快。两个骰子单元的连接结构采用隐藏式定位，在接触面上做直径2mm的定位销与对应销孔，装配后定位结构完全隐藏在接触面内部，不会破坏外观的整体性，底部接触面做0.2mm的浅凹槽处理，粘贴防滑硅胶垫后可以提升放置时的摩擦力，

　　避免在光滑桌面滑动。设计过程中也考虑了不同使用习惯的适配性，烟腔的容积参考常规单次使用的烟料装填量，控制在1.2-1.5ml区间，既不会因为容积过大导致烟料浪费，也不会因为容积过小需要频繁装填。外观的点数凹坑内部可以做填色处理，与主体颜色形成反差，进一步强化骰子的视觉特征，填色区域的深度刚好适配常规移印工艺的要求，不需要额外做表面预处理就能实现牢固的油墨附着。从结构强度角度来看，整体采用立方体带圆角的结构，自身的结构刚性较好，不需要额外添加过多的内部加强筋，仅在密封盖的配合位置做一圈环形加强凸台，提升配合位置的结构强度，避免反复开合导致的端口变形。整个模型的建模过程完全遵循自上而下的设计逻辑，先确定整体的外观轮廓与尺寸边界，再逐步拆分内部的功能腔体、气道、连接结构，每一步的特征搭建都兼顾后续的成型工艺与实际使用需求，没有冗余的装饰结构，所有外观特征都能对应实际的功能需求，既保证了创意造型的辨识度，又满足了小型烟具的实际使用要求。
