拓竹P1P米家温湿度计磁吸固定支架

　　桌面级FDM熔融沉积3D打印机在长时间连续打印作业过程中，成型仓内的环境温度是直接影响制件成型质量的核心工艺参数之一。尤其是打印ABS、ASA、PC这类对环境温变敏感的工程塑料耗材时，仓内温度如果出现骤降、局部温差过大，很容易出现制件翘边、层间结合力不足、内应力开裂等常见工艺缺陷。多数入门级桌面3D打印机出厂状态下并未配置内置的仓内温湿度实时监测组件，用户往往只能依靠喷头热端、热床的自带温度传感器间接推算仓内温度，无法获取成型区域周边真实的空气温湿度数值，也很难直观判断设备封闭仓的保温效果、外界环境气流对仓内温度场的干扰程度。这款磁吸式固定支架，正是为了在拓竹X1、P1系列桌面3D打印机上加装米家蓝牙温湿度计、实现仓内温湿度实时可视而设计的配套安装结构。

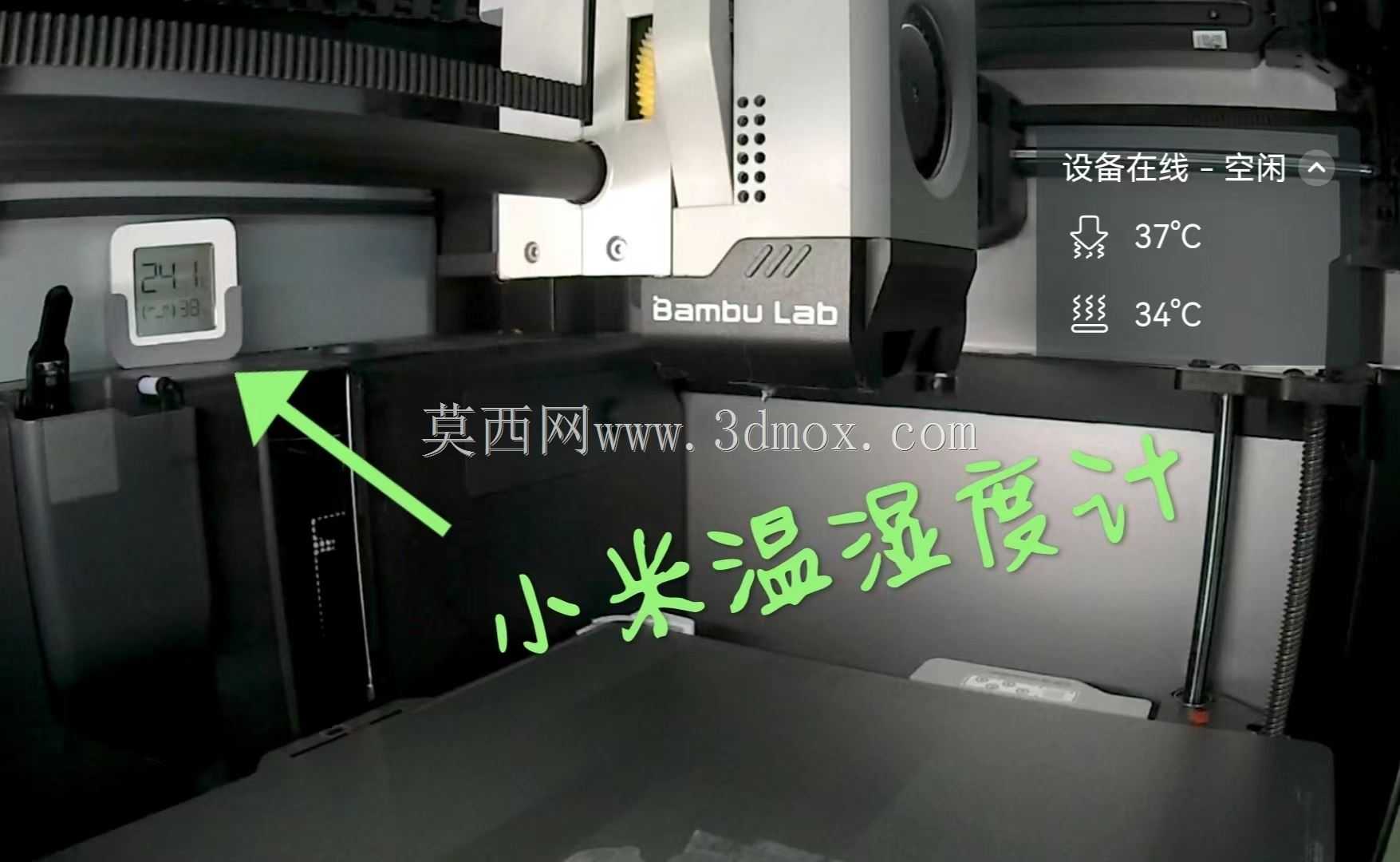

　　从实际装机使用的场景出发，支架的安装位置选在打印机Z轴竖梁靠近前侧可视窗口的区域，这个点位有几个明显的工程优势：首先该位置处于成型仓的上部空间，远离热床加热区域的直接热辐射，也不会被打印平台、运动中的挤出机头触碰干涉，监测到的空气温湿度数值更能代表仓内整体环境的平均水平，不会因为靠近热源出现读数虚高的问题；其次这个位置正对设备前侧的透明观察窗，用户不需要掀开仓盖、暂停打印作业，站在设备前方就可以直接清晰读取温湿度计屏幕上的实时数值，日常巡检、记录工艺参数的时候操作非常便捷。

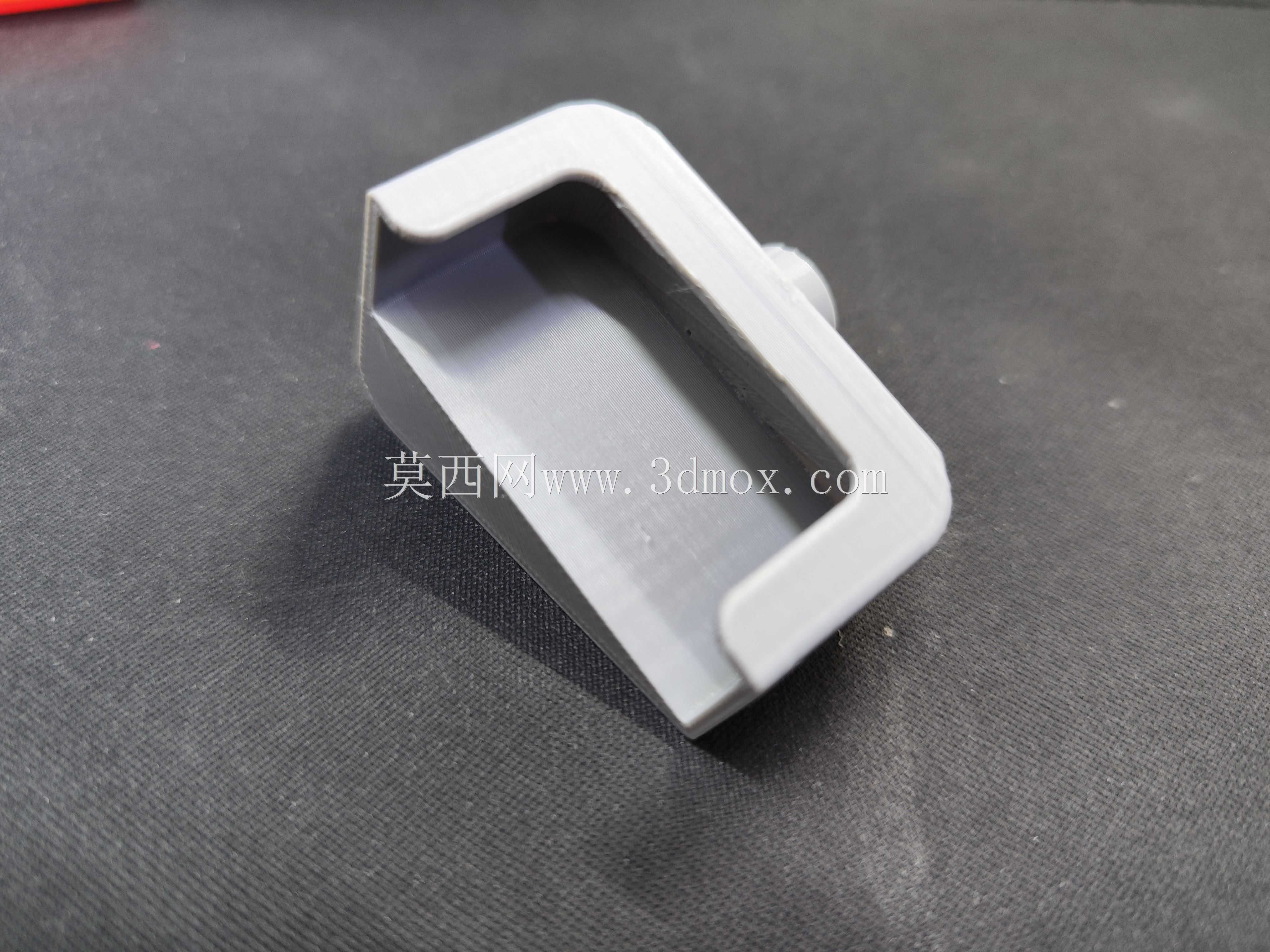

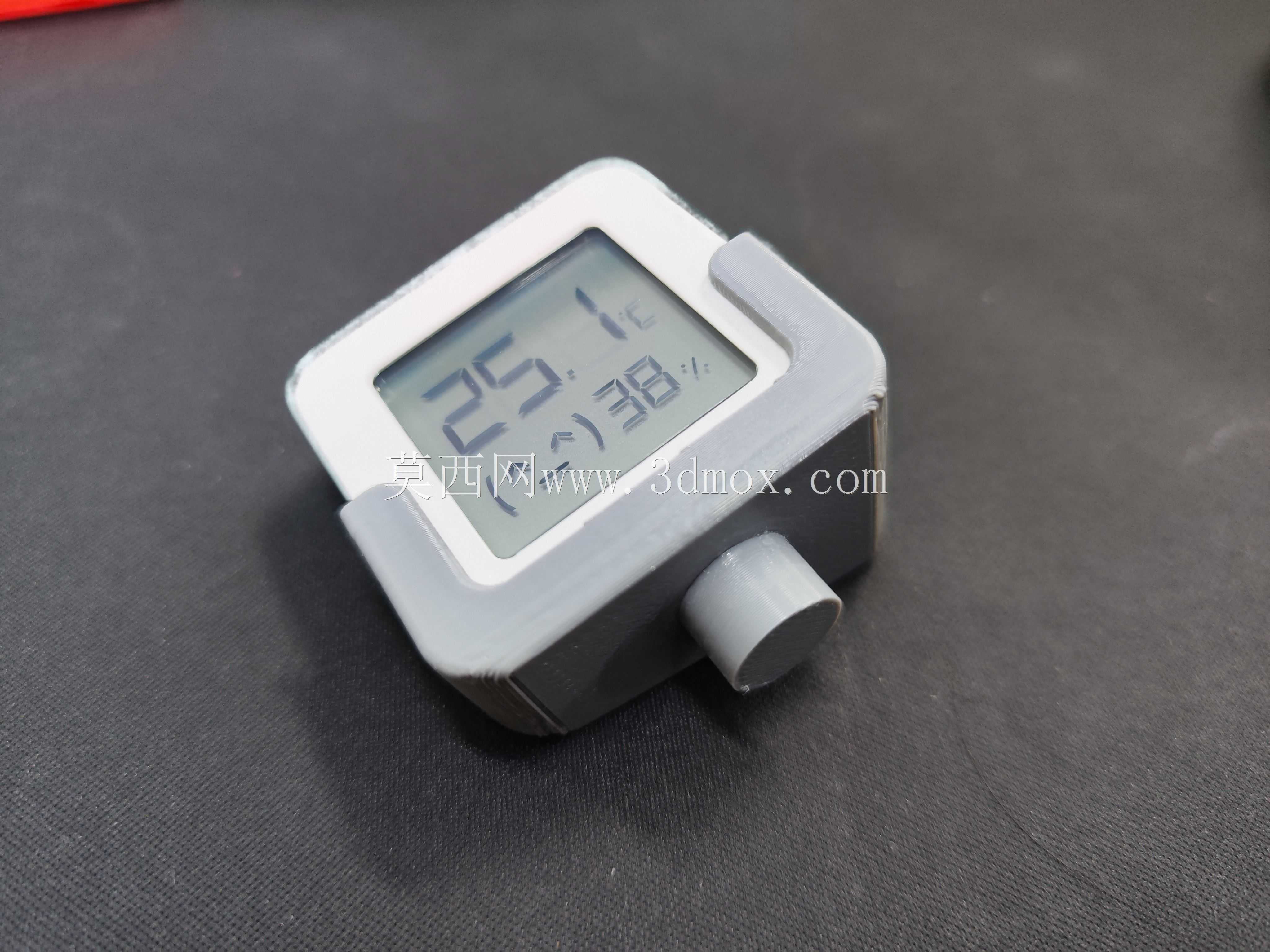

　　结构设计上，支架整体采用分体式卡位加磁吸附着的组合方案，主体承托部分按照米家温湿度计的外轮廓尺寸做了适配的限位槽，槽体四周预留了均匀的装配间隙，既可以保证温湿度计推入之后不会因为设备高速运动产生的振动出现松脱、滑落，又不会因为卡接过紧撑坏温湿度计的塑料外壳，后续需要取出温湿度计更换电池、配对校准的时候，徒手就可以完成拆装，不需要额外工具。支架背部预留了标准磁铁嵌装位，可以嵌入对应尺寸的强磁圆片，依靠磁力直接吸附在打印机机身的金属钣金立柱表面，不需要在机身原有结构上打孔、粘贴双面胶，完全不会破坏设备的原厂外观和机身结构，用户如果需要调整监测点位，随时可以把支架取下移位，不会在机身上残留胶痕。

　　设计过程中特意对支架的安装倾角做了反复校核，最终确定的倾斜角度刚好让温湿度计的显示屏正面朝向设备外侧的观察视角，避免屏幕反光、视角偏移导致读数看不清的问题。整个支架的外轮廓做了全包边圆角处理，没有突出的尖锐棱角，在仓内狭小空间里操作的时候不会刮碰管线、划伤手部。结构的壁厚按照桌面FDM打印的工艺特性做了优化，常规0.4mm喷嘴、0.2mm层厚的参数下就可以一次打印成型，不需要添加支撑结构，打印完成之后去掉底面的 raft 底垫就可以直接装配使用，几乎没有后处理工作量。

　　安装边界方面，支架整体占用的空间非常紧凑，装配完成之后所有结构边缘都和X轴横梁的运动行程、同步带传动路径、自动调平传感器的探测范围保留了足够的安全间隙，全程不会干涉打印机原点复位、自动调平、全幅面打印的所有动作。支架本身采用耐温的3D打印耗材制作，长期在仓内40-60℃的工作温度环境下不会出现软化变形，磁吸组件的磁力在该温度区间内也不会出现明显衰减，可以长期稳定固定监测设备。除了仓内安装使用之外，用户也可以直接把这套支架吸附在打印机外侧的金属机身表面，用来监测车间室内的环境温湿度，掌握耗材存储区域的环境条件，避免耗材因为湿度过高出现受潮、打印起泡的问题，一套结构可以同时满足仓内工艺监测、车间环境监测两类使用需求。
