适配拓竹X1P1的米家温湿度计安装支架

在桌面级FDM3D打印的日常作业场景中，封闭成型仓的内部温度波动是影响打印件成型质量的核心变量之一，尤其是PLA、PETG等对温度敏感的耗材，仓温过高容易引发耗材软化、层间错位、支撑坍塌等问题，仓温过低则会导致层间粘结力不足、打印件翘曲开裂。多数入门级桌面3D打印机出厂时并未配置内置的仓温实时监测装置，用户往往需要自行加装温湿度检测设备，但常规的粘贴式安装方案存在遮挡打印视野、粘贴残留难清理、位置调整不便等痛点，这款适配拓竹X1、P1系列机型的米家温湿度计安装支架，正是针对这一实际作业痛点开发的配套结构件。

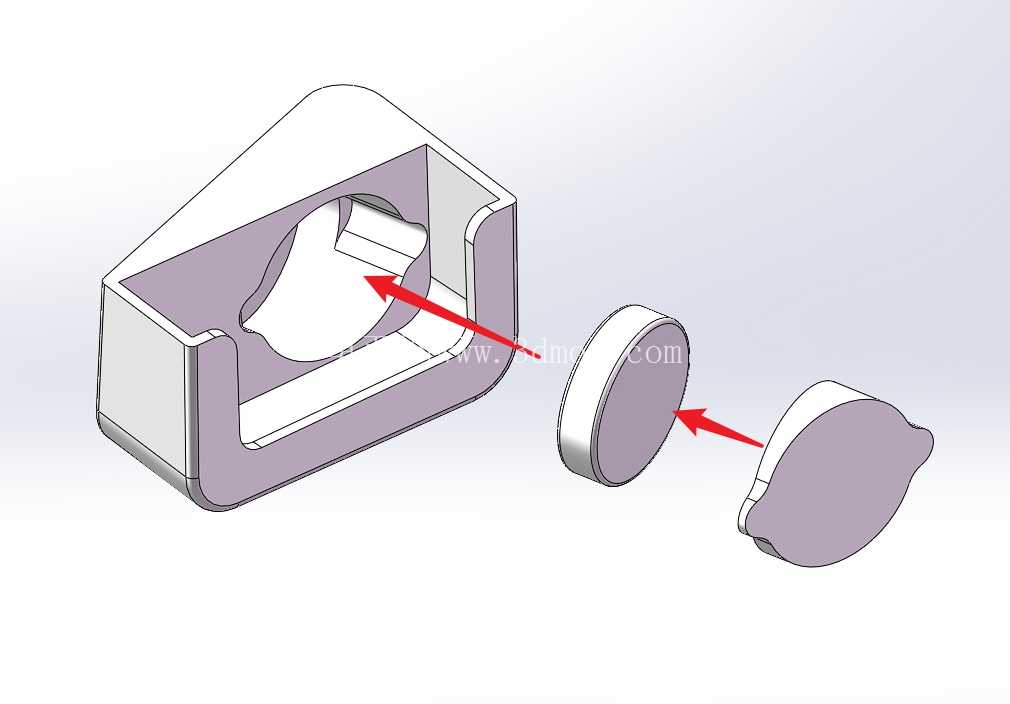

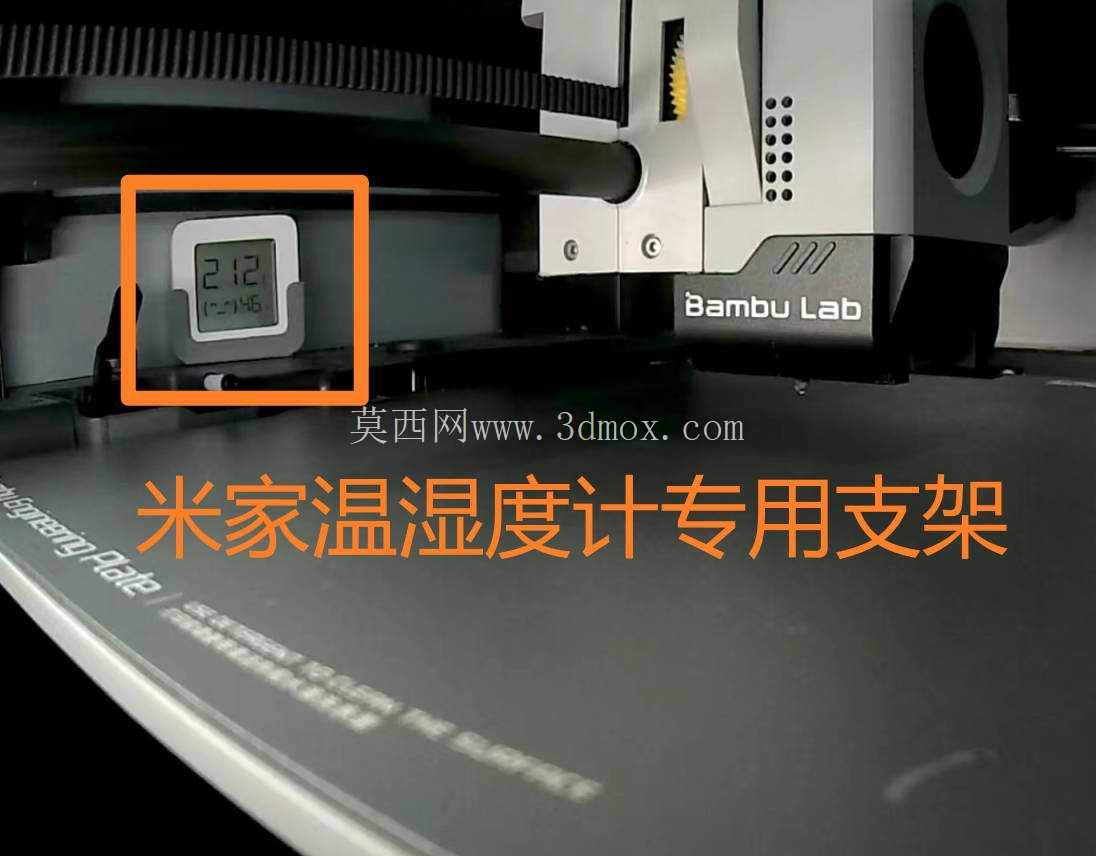

从实际使用场景出发，这款支架的安装位置选定在拓竹机型X轴运动组件的侧方平面，该位置处于成型仓的上部气流循环区域，能够准确反映仓内整体的空气温度，同时不会与打印平台、挤出头的运动路径产生干涉，也不会遮挡用户观察打印进程的视线。支架采用磁吸式安装方案，安装界面匹配直径20mm、厚度5mm的圆形磁钢，磁钢嵌装在支架背部的预留沉槽内，沉槽的尺寸公差控制在0.2mm以内，既可以保证磁钢嵌入后不会出现松脱晃动，也能让磁钢吸附面与设备金属表面完全贴合，保证吸附力足够支撑温湿度计的整体重量，不会在设备高速运动、打印产生振动时出现滑落移位的问题。

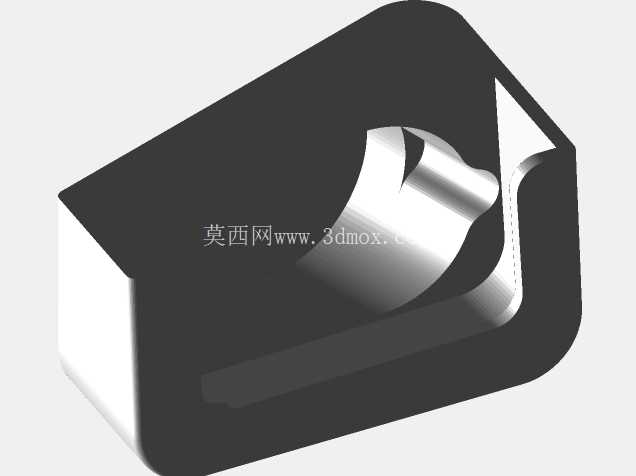

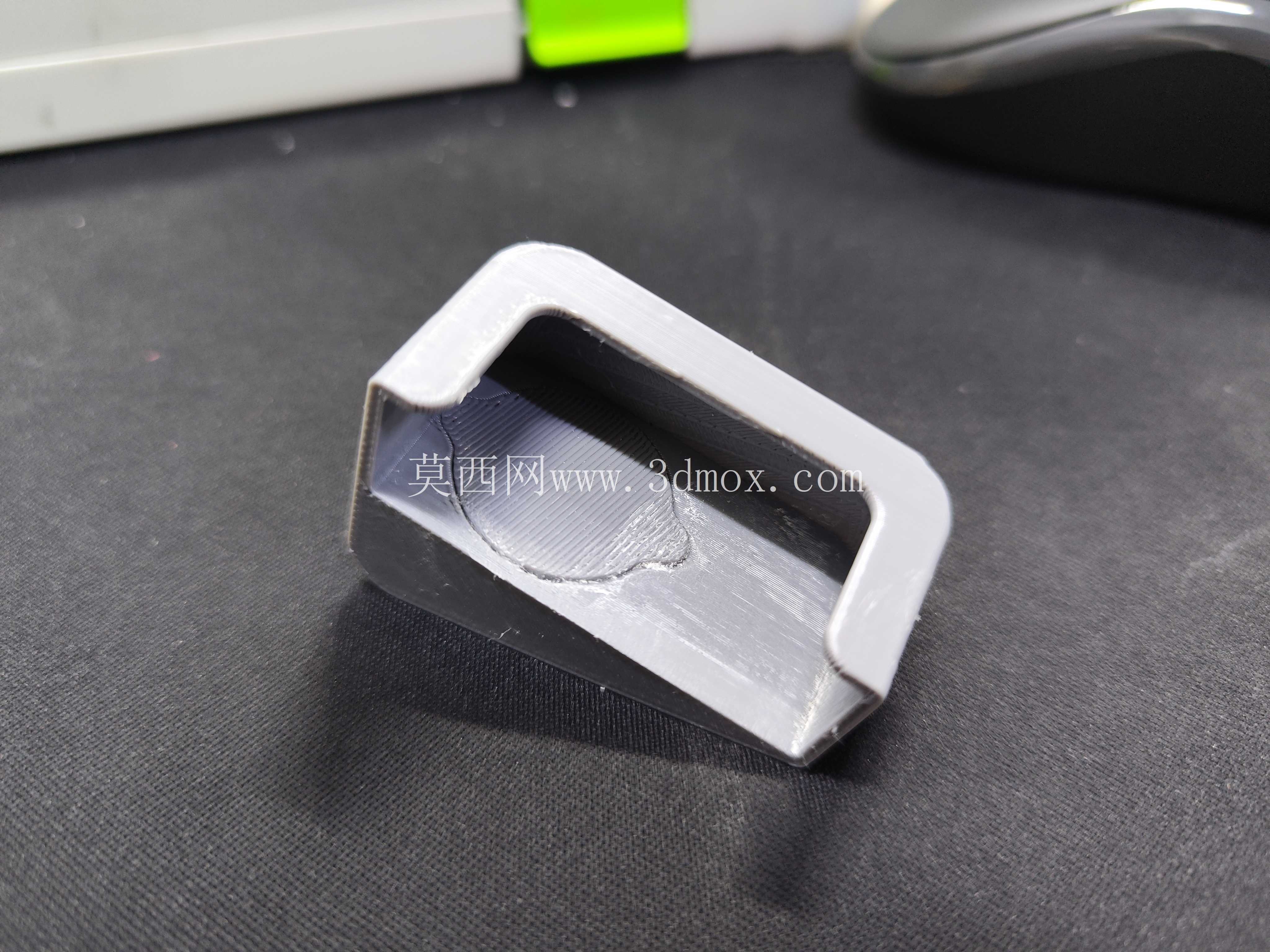

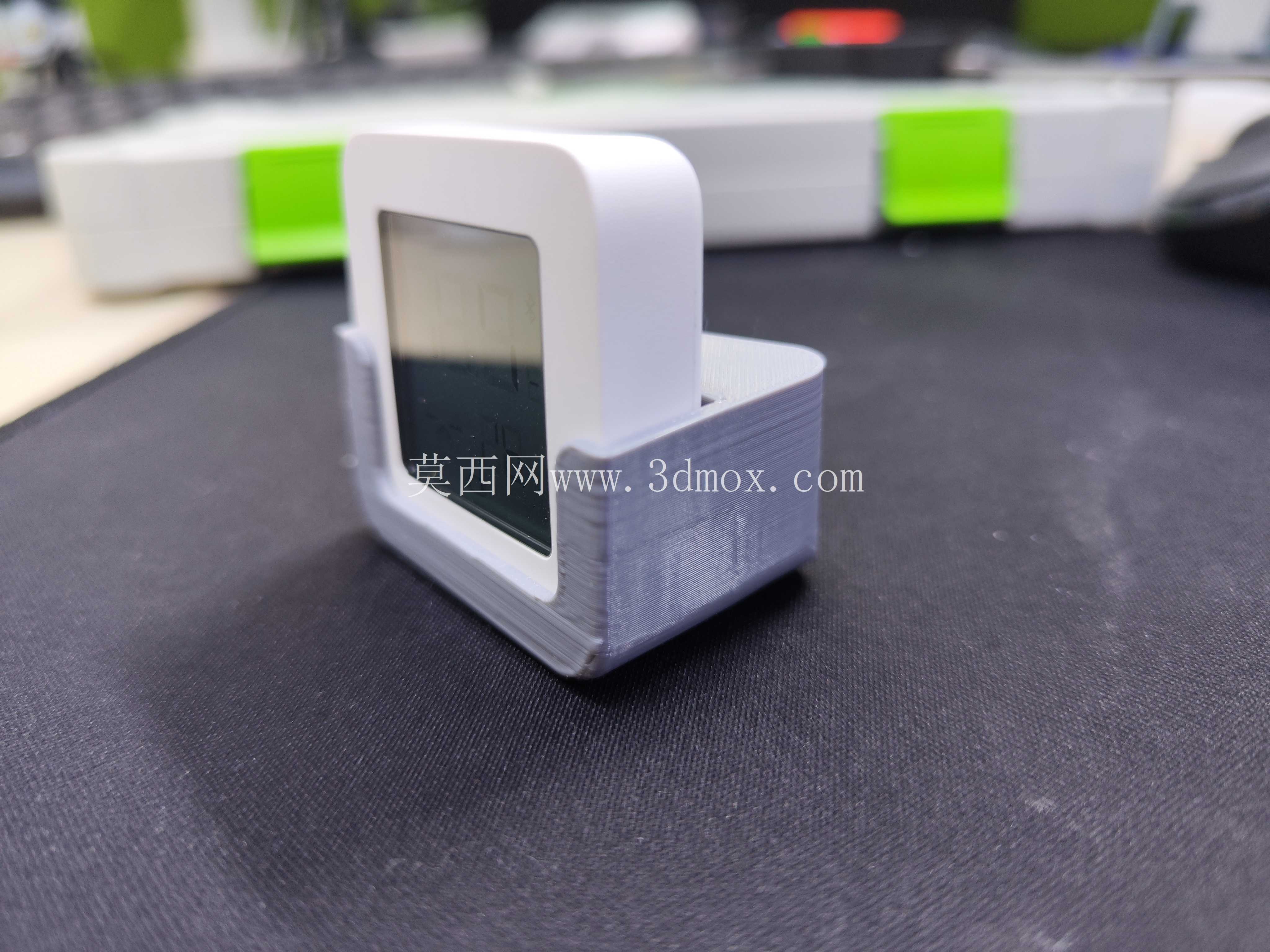

结构设计上，支架的托举部位做了与米家温湿度计外壳完全匹配的仿形卡槽，卡槽边缘做了0.3mm的倒角处理，既可以方便温湿度计的卡入安装，也能避免硬边刮花温湿度计的塑料外壳。卡槽的限位结构做了半包式设计，仅包裹温湿度计的侧边与底部，正面完全露出温湿度计的显示屏幕，不会遮挡数值读取区域。考虑到用户既需要在打印过程中透过设备仓门观察温湿度数值，也需要在取出打印件后、或者通过拓竹手机APP远程查看设备状态时同步获取温湿度数据，支架的安装角度做了15度的倾斜设计，这个角度经过实际装机验证，既可以保证用户站在设备正前方观察时，屏幕数值清晰无反光，也能让设备内置的摄像头准确捕捉到屏幕上的数字，满足远程查看仓温的使用需求。

从安装边界来看，支架整体突出安装基面的厚度控制在12mm以内，加上温湿度计本身的厚度，整体突出量不超过25mm，完全处于拓竹X1、P1系列机型X轴组件的运动安全边界内，不会在X轴往复运动过程中与机架、仓门、线材等部件产生剐蹭。支架的整体重量控制在10g以内，加上温湿度计与磁钢的总重量不超过30g，不会给X轴的运动负载带来额外负担，不会影响X轴的运动精度与定位准确性。磁钢与设备金属表面的吸附力经过实际测试，能够承受5倍于整体重量的拉力，完全可以应对设备打印过程中产生的常规振动，即使在高速打印、X轴快速换向的工况下，也不会出现支架偏移、掉落的问题。

在实际使用过程中，这款支架除了可以监测成型仓内部温度，也可以根据使用需求吸附在设备外部的金属机架上，用于监测打印环境的室温情况，磁吸式的安装方案让支架的位置调整十分便捷，用户可以根据不同的打印耗材、不同的监测需求，随时调整支架的安装位置，不需要反复粘贴、拆卸，也不会在设备表面留下残胶。支架的结构做了最大化的镂空减重设计，在保证结构强度足够支撑温湿度计的前提下，尽可能减少材料的使用，同时也避免支架本身阻挡仓内的空气循环，保证温湿度计检测到的数值能够准确反映仓内的真实环境状态。
