三级串联式肥料颗粒研磨抛光设备

　　这套三级串联式肥料颗粒研磨抛光设备，主要面向复混肥、有机肥、缓释肥等颗粒成品的后处理工段，在肥料生产线上承担颗粒圆整、表面毛刺去除、棱角研磨与抛光提亮的工序任务。设备采用三台同构型回转抛光工位沿物料流向阶梯串联布置的结构形式，相邻工位之间通过倾斜导料溜槽实现颗粒物料的自流输送，无需额外配置中间提升机构，既降低了设备整体功耗，也减少了颗粒在转运过程中的破碎率，适配年产中小型颗粒肥料生产线的成品精整需求，也可用于化工颗粒、饲料颗粒、磨料颗粒等散粒物料的表面光整加工场景。

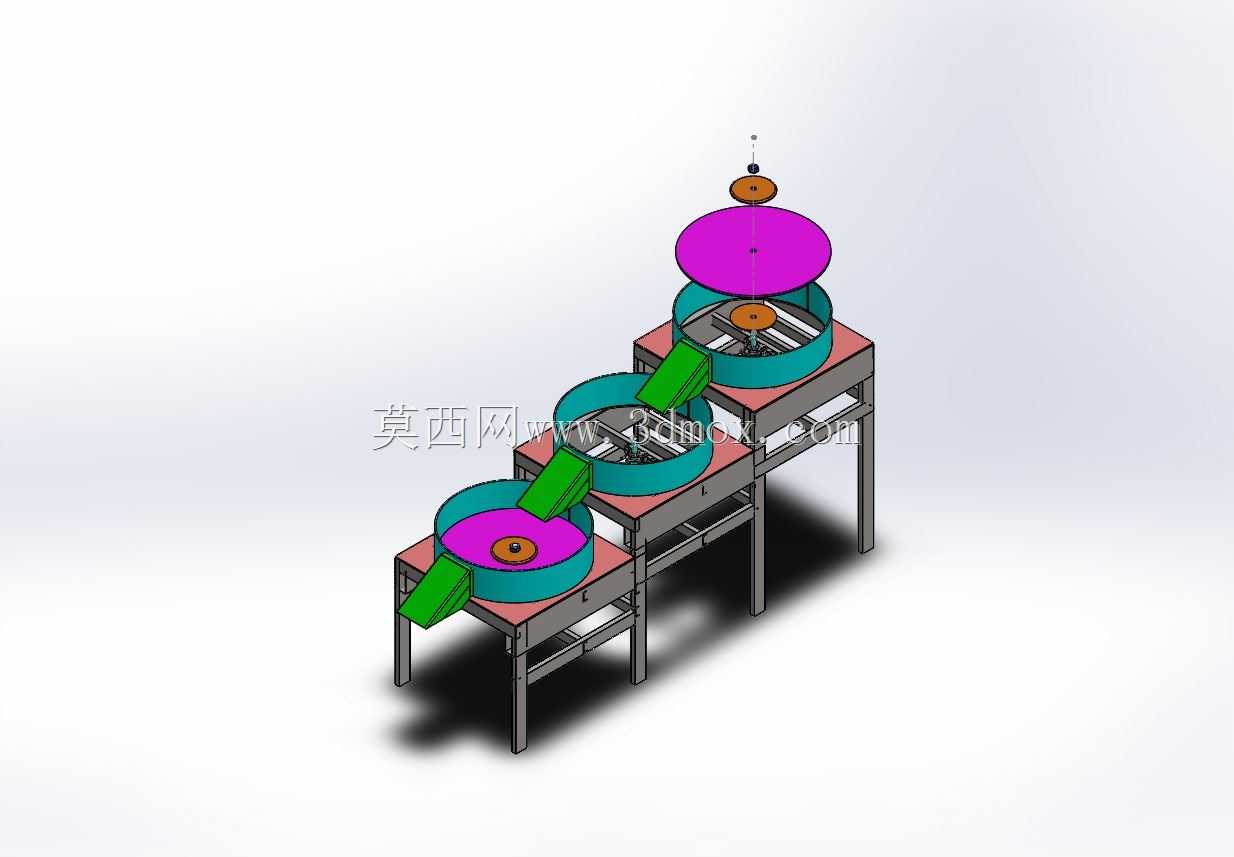

　　从整体布局来看，三台抛光主机沿长度方向依次排布，安装在统一的分体式型钢焊接机架上，机架采用方管焊接框架结构，底部设置可调支撑脚，可适配车间地面的平整度偏差，设备整体沿物料流向存在小幅高度差，首台工位进料端高度最高，末台工位出料端高度最低，高度差匹配导料溜槽的倾斜角度，保证颗粒依靠重力即可顺畅从上级工位流转至下级工位。单台抛光主机的核心工作部件为水平布置的回转料盘，料盘采用浅盆式结构，盘内壁铺设耐磨衬层，颗粒物料在回转料盘内随盘体转动产生离心翻滚运动，颗粒之间、颗粒与衬层之间持续产生柔性摩擦，逐步磨去颗粒表面的凸起棱角，使颗粒外形趋近规整球形，同时抛除颗粒表面附着的浮粉，提升成品颗粒的外观光洁度与均匀度。三级工位可根据物料特性分级配置研磨介质与盘体转速：首台工位可采用较粗的研磨衬层、较高的回转转速，完成粗磨去棱角作业；中间工位采用中等粒度衬层、适中转速，完成颗粒圆整作业；末台工位采用光滑抛光衬层、较低转速，完成表面精抛作业，三级工序连续衔接，物料一次性通过即可完成全部精整加工，避免了单台设备反复加料卸料的人工操作，大幅提升连续生产效率。

　　设备的动力传动部分布置在每台料盘的下方机架内部，采用立式减速电机直接驱动料盘主轴的传动形式，传动链短、结构紧凑，主轴部位设置密封防护结构，避免研磨过程中产生的粉尘、肥料细粉进入传动部件造成磨损。每台料盘的中心位置设置物料导流锥，引导进入盘内的物料均匀分散到盘体的环形工作区域，避免物料在中心区域堆积；料盘上方设置可开合的防护盖板，盖板上预留除尘接口，可对接车间中央除尘系统，将研磨抛光过程中产生的少量粉尘抽走，保持作业现场环境清洁，同时避免肥料粉尘在车间内积聚产生受潮板结问题。相邻工位之间的导料溜槽采用倾斜U型槽结构，溜槽内壁铺设光滑耐磨板材，溜槽的倾斜角度根据肥料颗粒的安息角设计，既保证物料自流顺畅不堵料，也避免倾角过大导致颗粒流速过快产生撞击破碎。

　　从安装边界维度考量，该设备整体呈长条形排布，三台主机串联后总长度适配标准车间的设备安装间距，宽度方向单台主机的机架外缘尺寸预留了操作人员巡检与设备维护的通行空间，高度方向顶部的除尘接口与车间除尘管道的接驳高度匹配常规厂房管线排布高度。设备就位时仅需完成地面水平校准、三台主机相对位置固定、电源接线与除尘管道对接即可投入使用，无需复杂的土建基础施工，转场挪动也较为便捷。结构设计过程中充分考虑了肥料加工场景的腐蚀性与潮湿性，所有与物料接触的部件均采用耐腐蚀材质或做防腐涂层处理，机架焊接后整体做除锈喷塑处理，紧固件采用不锈钢材质，避免长期接触肥料潮气产生锈蚀污染物料。料盘与主轴之间采用快装连接结构，更换不同粒度的衬层或者清理盘内残留物料时，可快速拆卸料盘，减少设备停机维护时长。每台主机的侧边设置检修开口，日常巡检时可直接观察内部传动部件的运行状态，加注润滑脂也无需拆解整体机架。在实际生产线布局中，该设备的进料端可对接颗粒造粒机的出料输送带，末台工位的出料溜槽可直接对接成品筛分机或者包装料仓，形成从造粒、精整、筛分到包装的连续化生产链路，设备运行过程中无需专人值守，仅需定时巡检物料流转状态与衬层磨损情况即可，针对不同粒径、不同硬度的肥料颗粒，可通过调整每台主机的料盘转速、调整料盘内的物料留存高度来适配不同的研磨抛光时长要求，兼顾加工效率与成品颗粒的圆整度指标，避免过度研磨造成颗粒粒径过小、成品率下降的问题。
