浴室套装塑件热流道两板注塑模具

　　这套模具面向卫浴塑料件的批量注塑生产，成型对象为浴室套装中的歧管类塑件，材料采用ABS，浇注系统采用热流道方案，整体为两板模结构。从现场布置来看，这类模具通常安装在对应锁模力的卧式注塑机上，用于卫浴配件车间连续生产外观要求较高、装配尺寸较稳定的塑料零件。

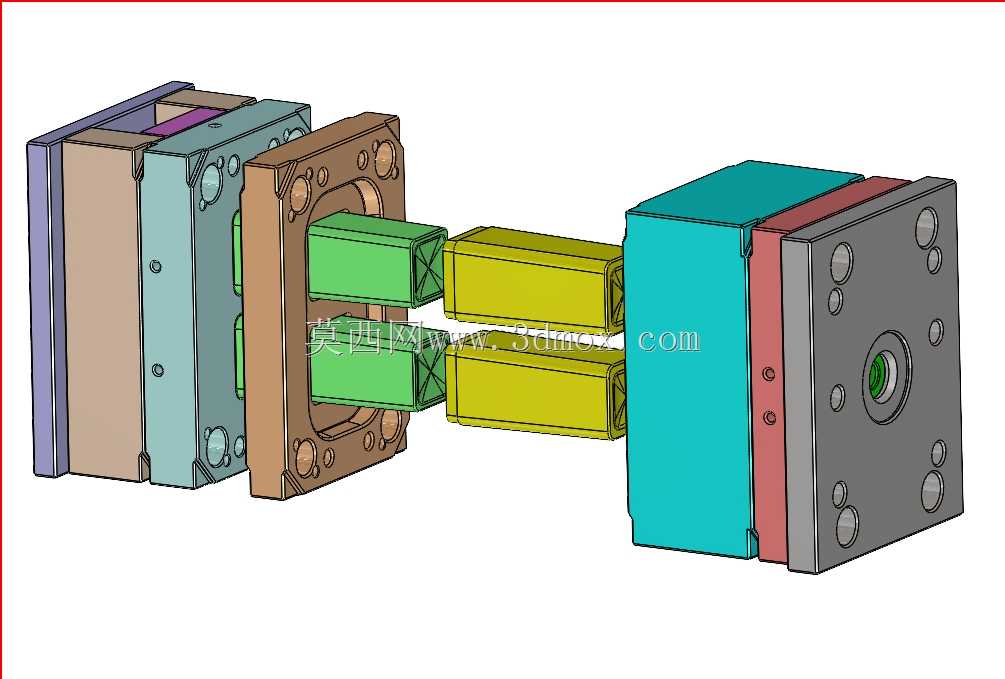

　　模具在开模状态下可以清楚看到定模侧、动模侧以及中间成型区域的相对关系。定模部分承担型腔成型和热流道进料功能，动模部分布置型芯、顶出及导向元件。两侧模板之间通过导柱、导套保证合模对中，避免型腔与型芯发生偏磨。热流道系统的引入，使塑料熔体在流道内保持熔融状态，减少普通冷流道产生的凝料，降低回头料处理比例，同时缩短单次注射后的等待周期，对多腔或成型周期要求较紧的卫浴件生产比较有利。

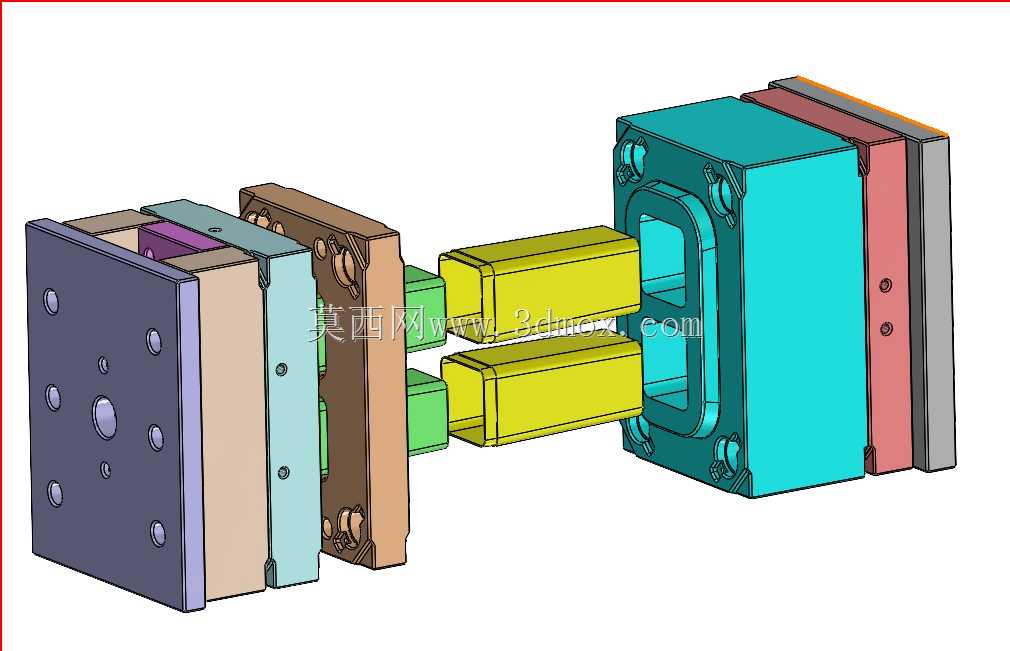

　　从结构思路上看，该模具重点处理的是ABS材料的充模、保压和脱模平衡。ABS熔体流动性较好，但对剪切、温度波动和浇口位置较敏感，因此热流道喷嘴需要与型腔进料点匹配，使熔料能够均匀填充两个成型部位。模型中黄色部分对应热流道及相关进料组件，青绿色、红色、灰色和深色板件分别体现模板、垫板、固定板及安装板等层次。这样的分层方式便于在三维设计阶段检查螺钉、销钉、顶杆、冷却水路和支撑柱之间的干涉，也方便加工时按板件拆分铣削、钻孔和磨削工序。

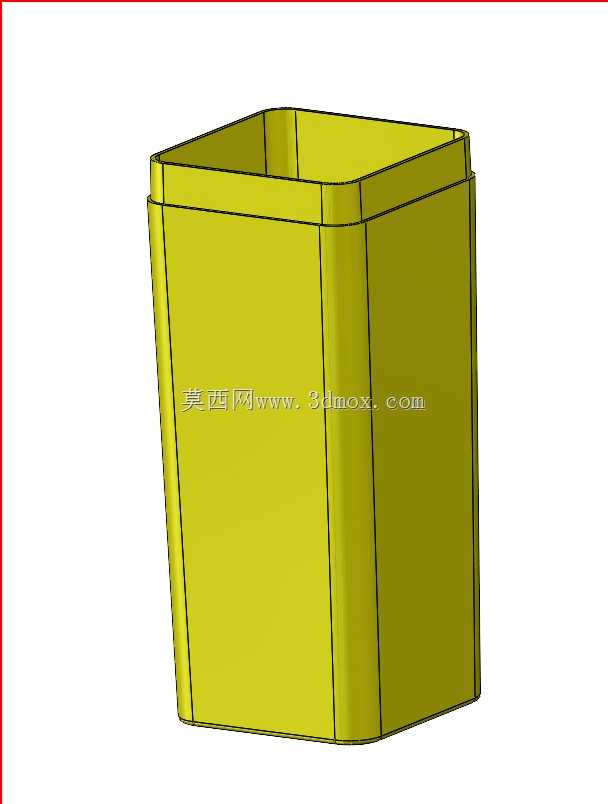

　　成型零件的外形围绕浴室歧管塑件的内腔和外壁构建。塑件带有管道连接和套装装配特征，模具型芯需要形成较深的内部通道，型腔则控制外表面轮廓。为了保证脱模顺畅，型芯方向应尽量与开模方向一致，侧壁若存在倒扣，则需要通过滑块、镶件或侧向抽芯机构处理。模型中两侧伸出的成型组件反映了侧向成型或抽芯的布置思路，合模时这些组件进入工作位置，开模后先退出，再由顶出系统将塑件从型芯上推出。

　　安装边界方面，模具外形尺寸需要同时满足注塑机拉杆间距、最小模厚、最大开模行程和顶出行程要求。定模侧通过定位圈与注塑机定模板中心孔对齐，并用压板或螺钉固定；动模侧则随机肘运动完成开合模。设计时要核对模具总厚度是否在设备容模量范围内，顶棍孔位置是否与机顶出系统对应，吊运空间是否满足整体装模。热流道模具还需在定模侧预留接线盒和温控线缆空间，避免合模时压线，也要保证车间水管、油管和热流道线缆走向清晰。

　　冷却系统围绕型腔和型芯分布，目的是让ABS塑件在充模后均匀降温，减少缩痕、内应力和翘曲。对卫浴件而言，外观面通常不允许明显浇口痕、飞边或顶白，因此顶杆位置应尽量布置在非外观面、装配边或厚筋附近，顶出力分布要均匀。模板之间的支承柱和垫块需要承受注射压力，防止动模侧变形；排气槽则应设在熔体最后填充或困气区域，保证短射、烧焦等问题在试模前得到预判。

　　三维结构把模具的开合模方向、热流道布局、侧向抽芯关系和板件堆叠方式完整表达出来，适合结构工程师在方案评审时检查成型可行性，也可供加工和装配人员理解各零件的功能位置。实际制造中，模架可选用标准件降低成本，型腔型芯则根据塑件批量和表面要求选择合适钢材，并在数控铣、EDM、抛光和装配阶段围绕封胶面、分型面和冷却效率进行控制。
