汽车车窗升降驱动电机总成结构

　　这套三维结构围绕乘用车车门内部的玻璃升降执行需求搭建，核心是把直流驱动单元、减速输出端、安装支架以及周边限位关联件整合在同一装配空间内，用于还原车窗电机在车门钣金腔内的真实布置状态。做车门内饰与玻璃升降系统匹配时，工程师最先要处理的不是电机本身的功率参数，而是电机本体、蜗杆蜗轮减速段、输出摇臂以及线束接插件在狭窄门腔里的干涉边界。模型中可以看到圆柱形电机筒体斜向固定在折弯支架上，支架一侧预留与车门钣金贴合的安装面，紧固件孔位按照门腔加强筋位置排布，避免装配时工具无法伸入。

　　从功能逻辑看，车窗电机承担把旋转动力传递给玻璃升降器的任务，电机高速轴经减速机构放大扭矩后，由输出端连接升降臂或绳轮，驱动玻璃沿导轨上下平稳移动。实际工况里，电机要承受玻璃上升到位后的堵转冲击，也要应对车门关闭时的振动、温差变化以及雨水侵入带来的密封考验，因此外壳与支架的配合面、接插件朝向都需要在数模阶段反复核对。模型把输出端的连接头、支架折弯形态和相邻限位结构一并表达，能够直接用于检查运动包络：玻璃走到上止点和下止点时，输出摇臂不能与门内防撞梁、防水膜或内饰板发生擦碰。

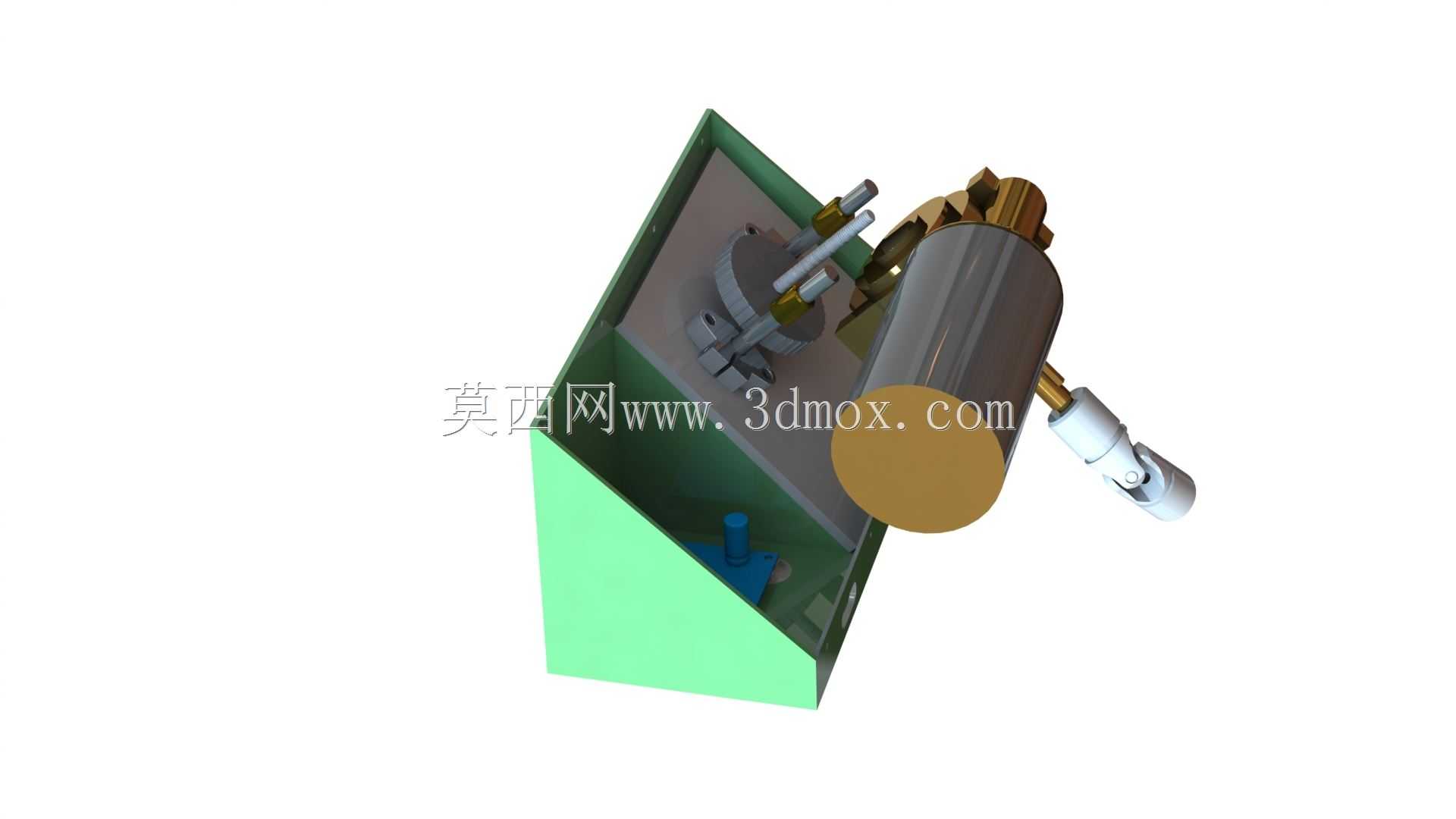

　　设计思路上，这套总成没有把电机孤立成一个标准件，而是把它放回车门系统中验证。筒体的轴线角度并非随意摆放，它决定了输出轴与升降器输入轴的同轴关系，也影响支架受力方向；若电机过于贴近外板，车门钣金成形深度会受限，若过于靠内，则可能顶到内饰板扶手区域。图中绿色支架类零件形成半包围支撑，既承担电机定位，也为周边小部件提供安装基准。端部圆形盖板对应电机壳体或减速箱侧盖，白色连接头则模拟输出铰接部位，这些细节在运动校核中比单纯外观更有价值。

　　外形尺寸与安装边界是该结构在项目落地时的重点。电机筒体直径决定门腔内横向占用，减速箱凸出高度影响支架与玻璃导轨的间距，接插件出线方向需要顺着门内线束槽布置，避免玻璃下降时压线。安装脚的孔距、支架翻边高度以及螺栓头沉入空间，都要在总装数模里保留足够操作余量。对于结构设计人员，这个模型可用于车门布置评审、升降系统选型对比、维修拆装路径分析；对于三维建模从业者，则能练习钣金支架、圆柱壳体、铰接输出件和紧固件之间的装配关系，理解汽车小总成在受限空间内如何兼顾动力传递、安装强度与运动安全。
