木材行业龙门桁架取放输送生产线

　　这套三维方案面向木材加工、板材分拣和成品转运场景，核心是把长距离输送、跨工位抓取、托盘暂存以及叉车交接整合在同一条自动线上。现场常见的问题是木料或成垛板材重量大、节拍稳定但人工搬运强度高，叉车又不能频繁进入设备内部，因此采用龙门式桁架跨越输送段和托盘位，让执行机构在固定轨道内完成取件、移位和放料，既减少人员在输送设备旁的穿行，也便于把生产线边界划分清楚。

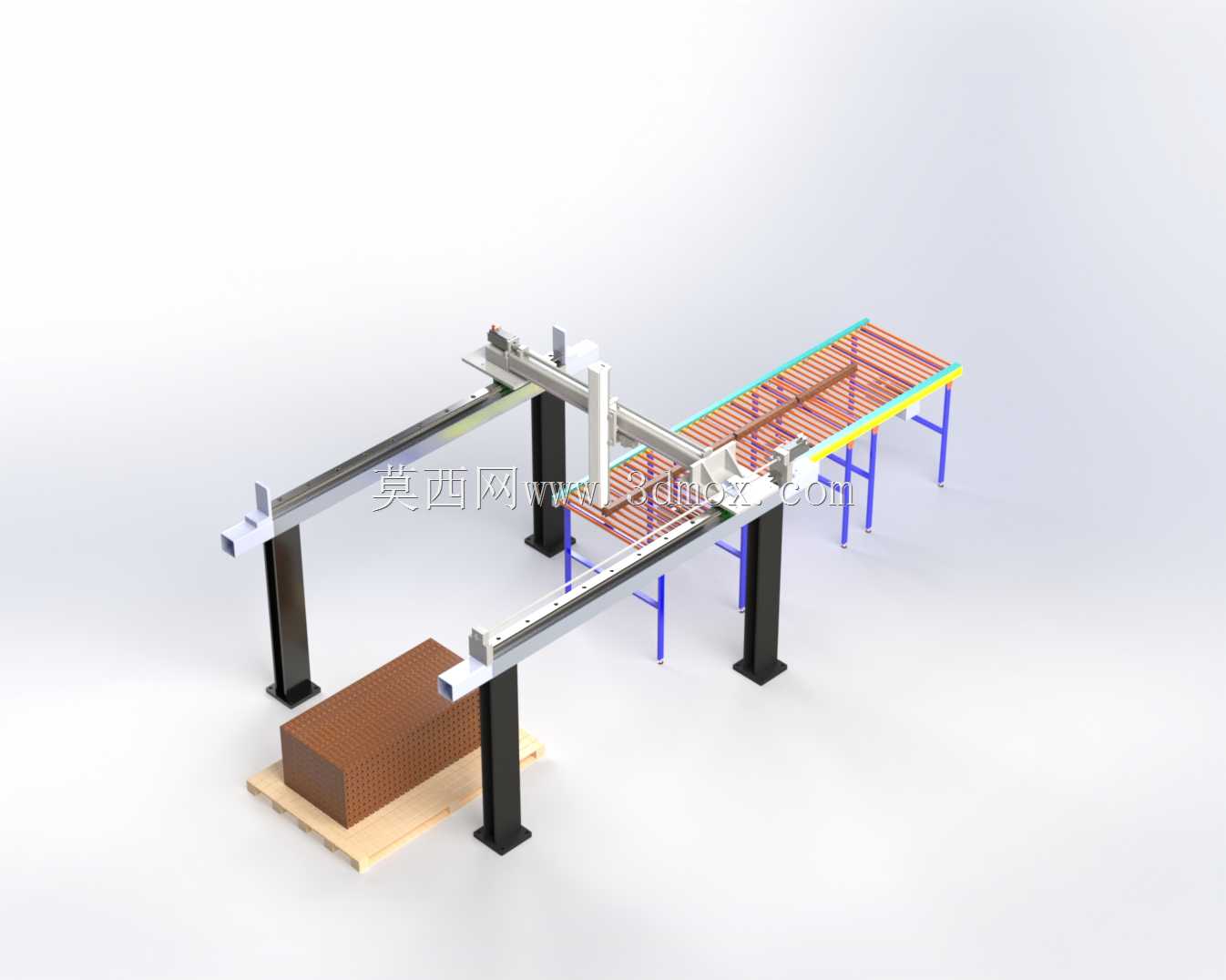

　　结构布置上，设备由两根高位纵向主梁、横向移动梁、竖直抓取轴、辊道或链板输送架、支撑立柱和底部托盘区域组成。纵向主梁承担跨距方向的运动，横向梁沿主梁前后移动，竖直轴负责升降和接近物料；输送架位于桁架一侧，托盘放置区位于另一侧，物料从输送线进入后由抓取机构挑选并转移到托盘上，堆垛完成后由叉车从开放侧叉走。这样的布局避免了多台关节机器人围绕输送线排布带来的臂展限制，也让长条形、大跨度工件能够在直线轨迹下平稳搬运。

　　从建模细节看，主梁采用箱型或型材组合截面，立柱底部设置扩大安装面，用于承受竖直载荷和加减速产生的倾覆力矩。导轨、齿条或同步传动件沿梁体布置，运动部件的重量尽量集中在横梁与滑座之间，减少悬臂长度。输送架支腿按节距排布，架体高度与抓取轴低位取件高度相匹配；侧边留出维护通道，端部则保留电控、驱动和检测元件的安装空间。托盘区不做复杂固定机构，而是通过地面定位范围和叉车进出方向约束托盘位置，使满垛输出更顺畅。

　　设计思路上，这套机构并不追求复杂姿态变化，而是把可靠性放在直线运动、重复定位和路径简洁上。木材类工件外形往往较长，抓取端需要根据料垛宽度设置夹持或吸附范围；当物料在输送机上连续到位时，桁架轴通过与输送系统的节拍同步，在不停线或少停线的状态下完成拾取。放料时，竖直轴按层叠高度逐步提升放料点，避免硬压和侧向拖拽。对于不同规格板材，可以通过更换末端执行器、调整抓取点间距和修改运动行程来适配，主体龙门框架无需大幅改动。

　　外形尺寸与安装边界需要在厂房规划阶段重点校核。设备总宽由输送架宽度、桁架跨距和托盘区尺寸共同决定，长度则取决于纵向行程、上下料缓存位以及端部检修空间。立柱外侧应预留驱动组件维护距离，输送线进料端要对接前道加工设备，托盘出料端需保证叉车转弯和叉取空间。基础方面，立柱落点应落在平整且承载足够的地面或预埋钢板上，长跨距梁体还要考虑挠度控制；高位运行时，桁架顶部与厂房梁、管线、照明和消防设施之间需保留安全间隙。

　　在功能实现上，该线可完成木材工件从输送段到托盘的自动取放、分层堆垛和满垛输出。运动逻辑以X、Y、Z三轴直线坐标为基础，取料点跟随输送位置，放料点按托盘矩阵排列，安全区域通过限位、防撞和互锁信号界定。对结构设计人员而言，三维模型可直接用于检查梁体跨距、滑座行程、支腿干涉、末端抓具与料垛关系，以及叉车通道是否充足；对设备选型人员而言，也能据此评估驱动负载、导轨规格、输送节距和现场占地，使方案在建模阶段就暴露安装和节拍问题。
