F4赛事竞技机器人机械结构设计

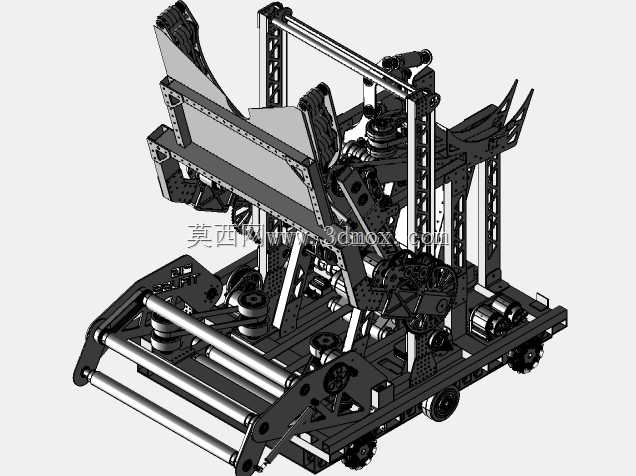

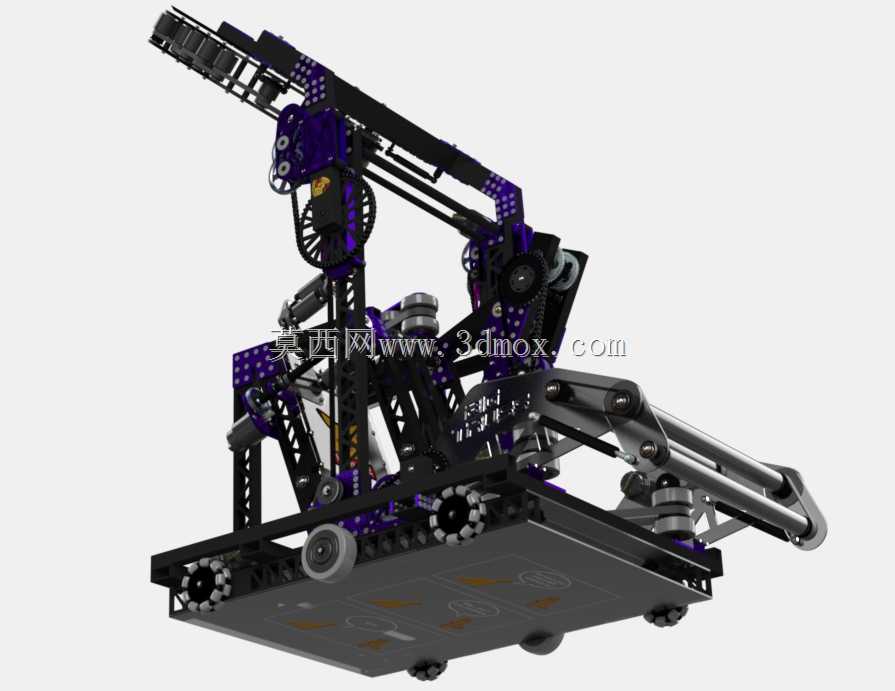

　　该竞技类机器人结构主要面向青少年工程技术对抗赛事场景设计，整体采用轮式移动底盘搭配多自由度抬升机械臂的布局形式，可在封闭竞技场地内完成物料拾取、障碍翻越、目标投射、对抗防守等核心赛事任务。底盘部分采用全向轮组布局，四组轮系分别独立连接传动链路，可实现零半径转向、横向平移、斜向行进等多维度移动动作，适配赛事场地内狭窄通道通行、快速避障、对位停靠等操作需求，底盘框架采用镂空式型材拼接结构，在保证整体结构刚性的前提下尽可能降低自重，减少行进过程中的动力损耗，底盘底部预留有电池、控制模块、传感元件的安装位，各安装位均设置有走线槽与固定孔位，可适配不同规格的电控元件安装，同时底盘边缘设置有防撞缓冲结构，可抵消对抗过程中的侧向冲击，

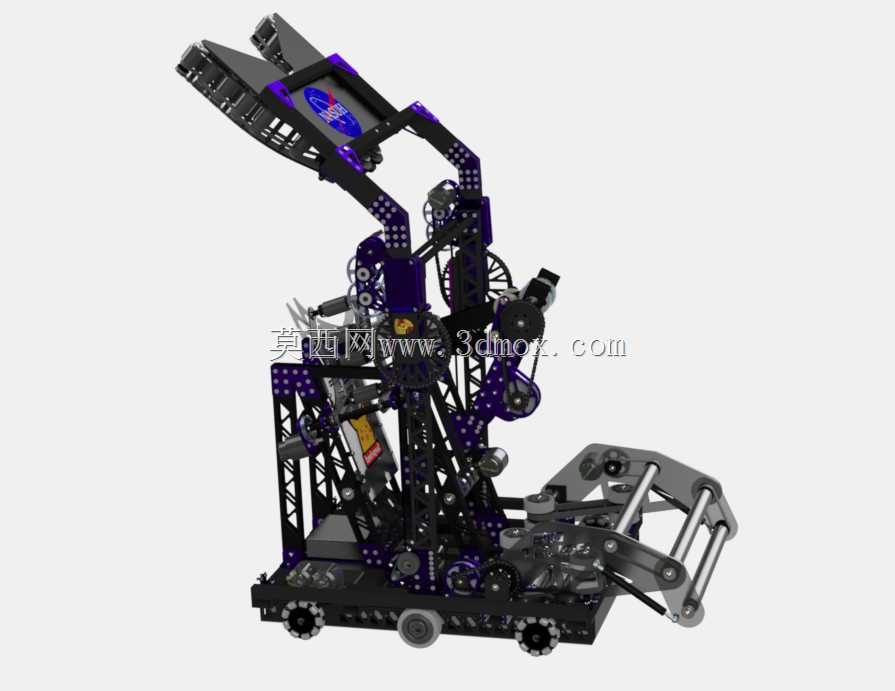

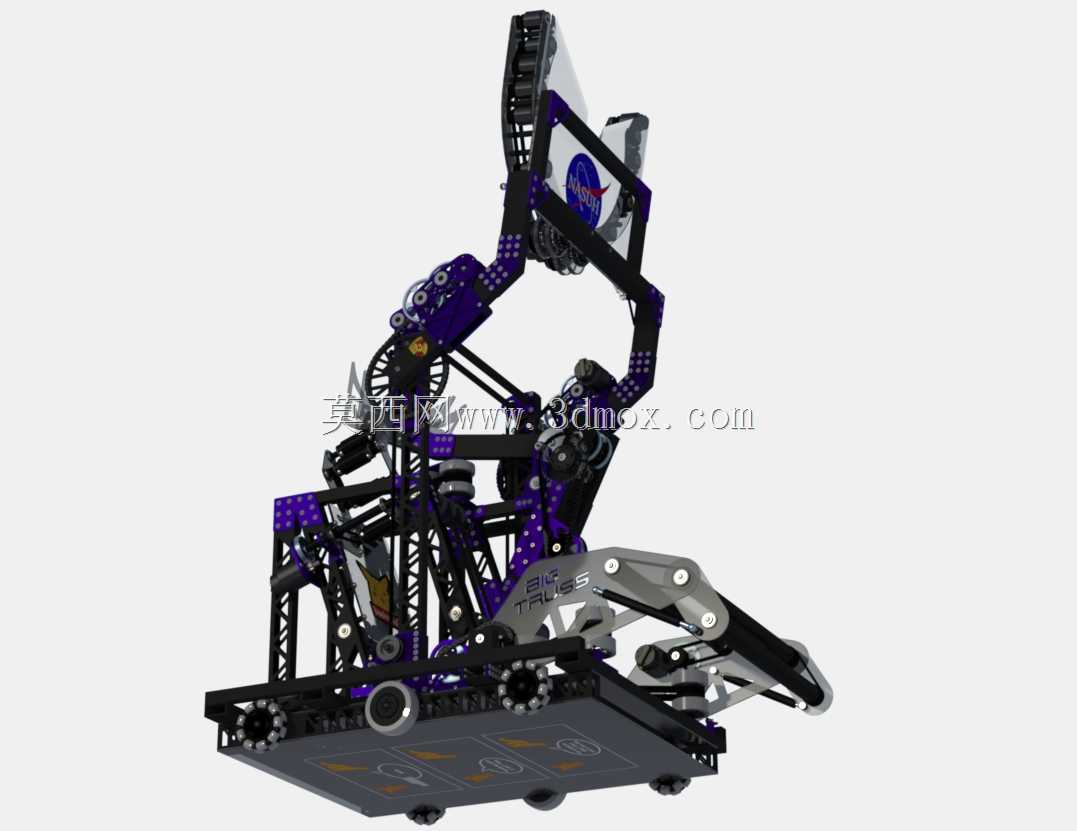

　　避免内部元件受碰撞损坏。上部作业机构采用多连杆式机械臂结构，臂体采用碳纤维板材与金属铰接座组合的形式，兼顾臂体强度与动作灵活性，臂端设置有可开合的夹持机构，可适配不同尺寸的赛事物料抓取，夹持力通过连杆传动比匹配，既可以保证轻质物料拾取时不发生脱落，也可避免刚性夹持损坏物料表面。机械臂的抬升动作通过齿轮组配合连杆机构实现，抬升行程覆盖从地面拾取到高位投射的全高度范围，臂体运动轨迹经过反复校核，在最大抬升角度下不会与底盘框架发生运动干涉，同时臂体两侧设置有限位结构，可避免超行程运动导致的结构损坏。整体结构的铰接部位均采用带法兰的轴承座连接，减少转动过程中的旷量，保证动作重复定位精度，所有传动部件均设置有防护盖板，避免赛事场地内的碎屑、

　　杂物卡入传动链路造成动作卡顿。从安装边界来看，整机外轮廓尺寸适配赛事规则的尺寸限制要求，所有突出部件均做圆角处理，避免对抗过程中发生结构勾挂，底盘轮系的安装高度经过匹配，可顺利通过场地内设置的门槛、斜坡等障碍，机械臂在收拢状态下完全处于底盘轮廓范围内，可在高速移动时降低风阻，同时减少被对抗部件勾挂的风险。结构设计过程中充分考虑了赛事场景下的快拆维护需求，所有外部覆盖件均采用快拆螺丝固定，可在赛事间歇快速更换损坏的零部件，传动链路的易损件均采用标准化规格，无需特殊工具即可完成更换。各部件的受力节点均做了加厚处理，尤其是机械臂与底盘的连接部位、轮系的支撑部位，通过有限元校核优化了材料分布，在反复冲击载荷下不会发生结构变形。

　　整机的重心经过配平设计，在机械臂最大负载抬升状态下，重心投影始终落在底盘轮系的支撑多边形范围内，不会发生倾覆，同时在底盘底部预留有配重安装位，可根据实际赛事的负载需求调整配重块位置，进一步优化行进与作业过程中的稳定性。
