立式数控加工中心整机防护结构

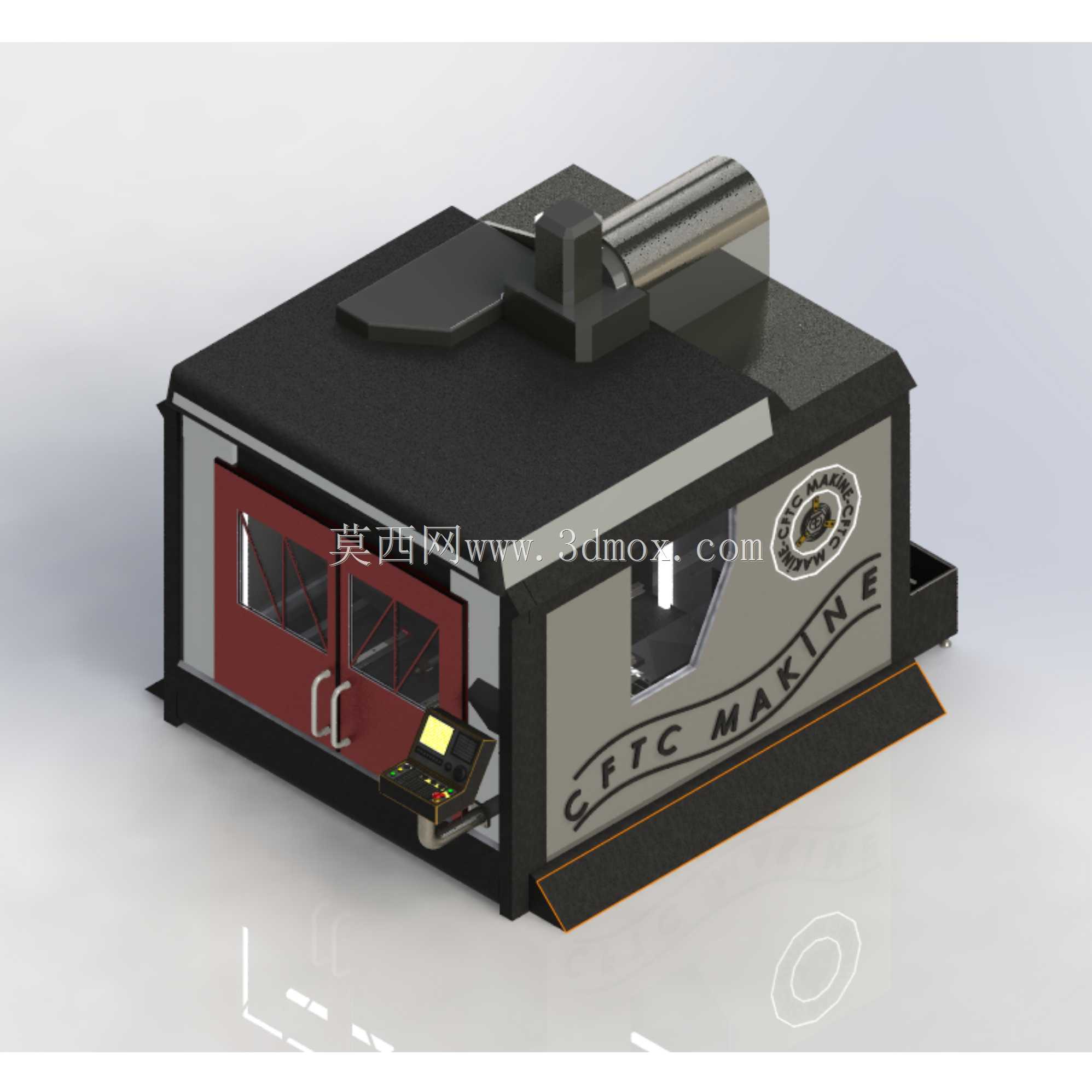

　　这套三维结构围绕立式数控加工中心的整机外防护与主机布局展开，建模时先从车间落地边界反推整机占位：底面采用一体式加厚垫铁基座，四周预留调平螺栓操作空间，设备就位后正面操作区距离车间通道需留出不小于一米二的开门与工件上下料距离，侧面维护侧要预留电气柜、排屑器的抽拉检修间隙，顶部主轴伸出段与厂房桁车吊钩的最低运行高度保留安全余量，避免吊装工件时干涉外罩顶面。外防护主体采用折弯钣金拼焊框架，正面设置双开红色防护门，门框内嵌透明防冲击观察窗，门体搭配竖向拉手与安全联锁开关，机床运行过程中防护门一旦开启，主轴进给与切削液回路会立即触发停机逻辑，防止高速切屑、切削液飞溅伤及操作工人。门体旁倾斜布置操作面板支架，

　　面板角度可随操作人员站立姿态小幅调整，按键区与显示屏高度适配常规站立操作视线，减少长期值守的颈部疲劳。机身侧围钣金做折线造型加强刚性，板面预留品牌标识安装位与通风散热格栅，格栅内侧配套防尘滤网，既保证机床内部电气元件、主轴电机的散热气流贯通，又能阻挡车间粉尘、切削油雾进入电控区域。顶部集成主轴驱动单元的防护外罩，将丝杠、导轨的传动部位完全封闭在护罩内部，外露的管线全部纳入拖链与走线槽排布，避免管线随轴往复移动时出现拉扯、磨损。从实际加工场景来看，这类立式加工中心多用于中小尺寸板类、盘类零件的铣削、钻孔、镗孔与攻丝工序，在五金模具、通用机械零部件、工装夹具生产车间里承担粗精加工任务，封闭式外罩能够把切削过程产生的铝屑、

　　钢屑拦截在机床内部，配合底部排屑通道集中输送，减少车间地面的切屑堆积。建模过程中对各护板的拼接缝隙做了对齐处理，检修门、观察窗的安装孔位均按实际装配关系预留，钣金折弯处的圆角、焊接打磨区域的过渡结构都做了还原，底座边缘的警示色条对应车间安全标识规范，提示操作人员注意设备运行边界。整机的吊装点位在顶部框架处做了加强结构，设备转场时桁车吊带可直接挂接预设吊耳，不会挤压薄钣金护面。防护门的滑动轨道采用隐藏式布置，切屑不易落入轨槽造成卡滞，门体闭合后周边的密封胶条能够阻挡高压切削液从缝隙渗出，维持车间工位整洁。机身侧面预留的维护开口正对刀具库与润滑泵位置，日常保养时不用大面积拆解外护板，操作人员即可完成润滑油加注、刀具更换、滤芯清理等作业。

　　整机布局将切削区域、操作区域、电控区域做了物理分隔，强电走线与弱电传感器走线分槽布设，降低伺服驱动信号对数控系统的干扰。模型还原的不只是外观造型，更把机床从落地就位、作业操作、维护保养到安全防护的全流程空间关系做了完整呈现，结构设计人员可以在此基础上调整护罩尺寸、适配不同行程的主轴单元，也能直接用于车间布局规划时的设备占位校核，提前预判上下料路径、管线对接位置与周边设备的安全间距，减少现场安装时的返工调整。
