气动立式卡车刹车片铆钉压合机

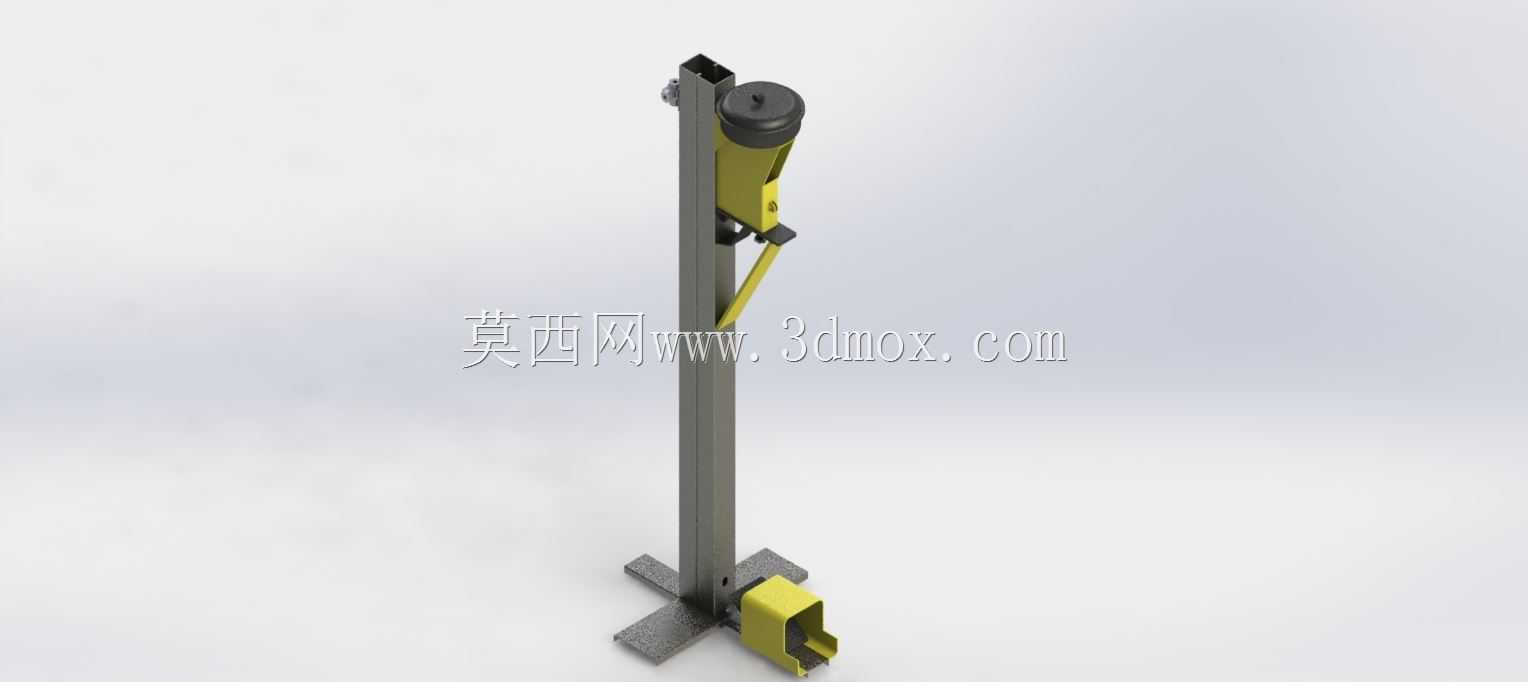

　　这套立式气动压铆工装主要面向商用车制动片维修和再制造场景，用于卡车、挂车、客车制动蹄摩擦片更换时的铆钉压合作业。设备采用单柱立式布局，底部为十字形落地支撑，立柱沿竖直方向承载压装力，顶部布置气动执行元件与压头导向结构，操作人员可将制动蹄或摩擦片组件放置在下部定位区域，通过脚踏或手动控制完成铆钉的压紧与铆接。

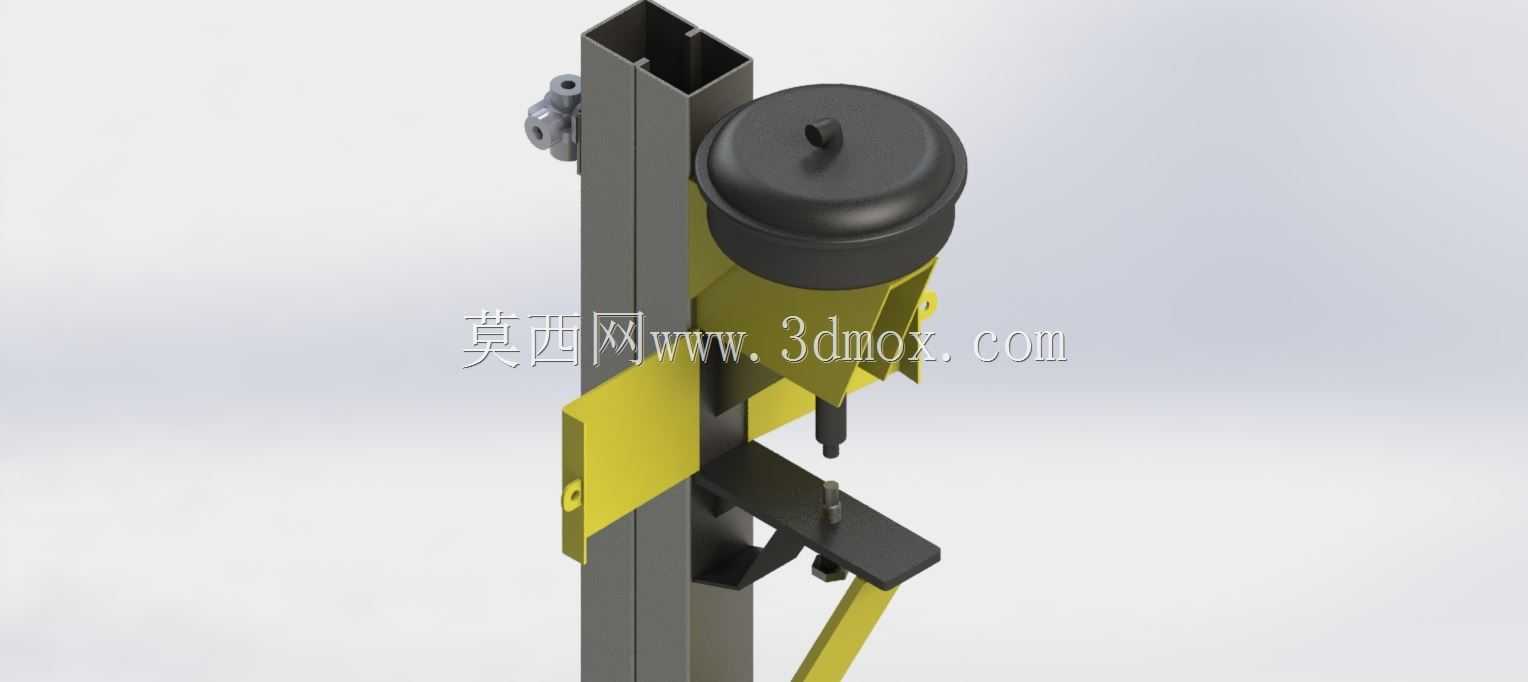

　　从现场使用逻辑看，制动蹄摩擦片铆钉数量较多，手工敲击或普通压机对位效率低，且容易出现铆钉偏斜、摩擦片贴合不牢等问题。该结构把压装轴线固定在立柱前方，工件在底座附近完成定位，压头沿竖直方向下行，力流路径短，机架主要承受轴向压力和少量偏载弯矩。顶部气缸通过连接座与立柱固定，压头部位设置过渡接头和导向段，使活塞杆输出力能够稳定传递到铆钉轴线；侧面的控制连杆或阀件用于触发动作，下部黄色构件可作为工件承托、防护或定位附件，配合不同制动蹄外形进行更换。

　　建模时需要重点处理立柱、底板、气缸安装座和压头之间的装配关系。立柱宜采用矩形截面型材或焊接箱型梁，能够在压装过程中抵抗弯曲变形；底板通过横向伸出的两支脚扩大支撑多边形，避免设备在加载时前倾。气缸安装板不仅要承受推力，还要保证缸体轴线与压头同轴，因此连接孔位、加强筋和螺栓间距需要在三维环境中逐一校核。压头与活塞杆之间不宜采用刚性死连接，应保留小幅浮动或导向间隙，以补偿工件定位误差，减少活塞杆受径向力。

　　设备的外形边界呈高而窄的立式特征，占地面积主要由底部十字脚决定，高度方向需要满足制动蹄放入、压头行程和气缸安装空间。布置产线或维修工位时，前方应预留工件取放距离，侧面预留气源处理件、控制阀和维护空间，后侧可靠近墙面但不能遮挡气缸固定螺栓。底座与地面之间可设置减振垫或膨胀螺栓，压装力较大时应以地脚固定为优先方案，防止反复冲击导致设备位移。

　　功能设计上，气动方案相比纯手动压铆具有动作快、操作劳动强度低的特点，适合批量制动片翻新；与大型液压机相比，其结构更简单，维护点集中在气缸、密封件、阀岛和气管接头。实际选型时需根据铆钉直径、摩擦片材料和制动蹄厚度确定气缸缸径与工作气压，压头端部应设计可更换铆模，使不同铆钉头形式能够快速切换。工件支撑座则应按照制动蹄圆弧面进行仿形定位，保证铆钉孔与压头轴线重合，避免压伤摩擦片或造成蹄铁变形。

　　三维结构表达中，立柱焊缝、螺栓紧固、气缸外形、压头行程、脚踏控制区域和工件容纳空间都应清晰体现。对于工程人员而言，该模型可作为汽修专用压铆设备的概念设计基础，后续可进一步加入安全防护罩、双手按钮、压力调节阀、行程限位以及铆模快换结构，使设备从单机工装向标准化维修装备完善。
