手动车间压力机结构设计

　　该手动压力机主要面向小型维修工位、试制车间、装配班组以及教学实训场景，用于轻载压装、销轴拆卸、衬套压入、薄板冲孔、小件校直和简单成形作业。设备依靠人工扳动长手柄产生驱动力，通过齿轮与齿条的啮合把旋转动作转换为压头的直线往复运动，结构不依赖气源、液压站或电控系统，因此在没有动力接口的临时工位、野外维修点和小批量生产区域也能直接使用。与大型液压机相比，这类手动装置的优势在于动作直观、维护点少、占地紧凑、压力反馈清晰，操作者可以通过手柄阻力判断压入过程是否异常，适合对装配节拍要求不高但对过程可控性要求较强的工序。

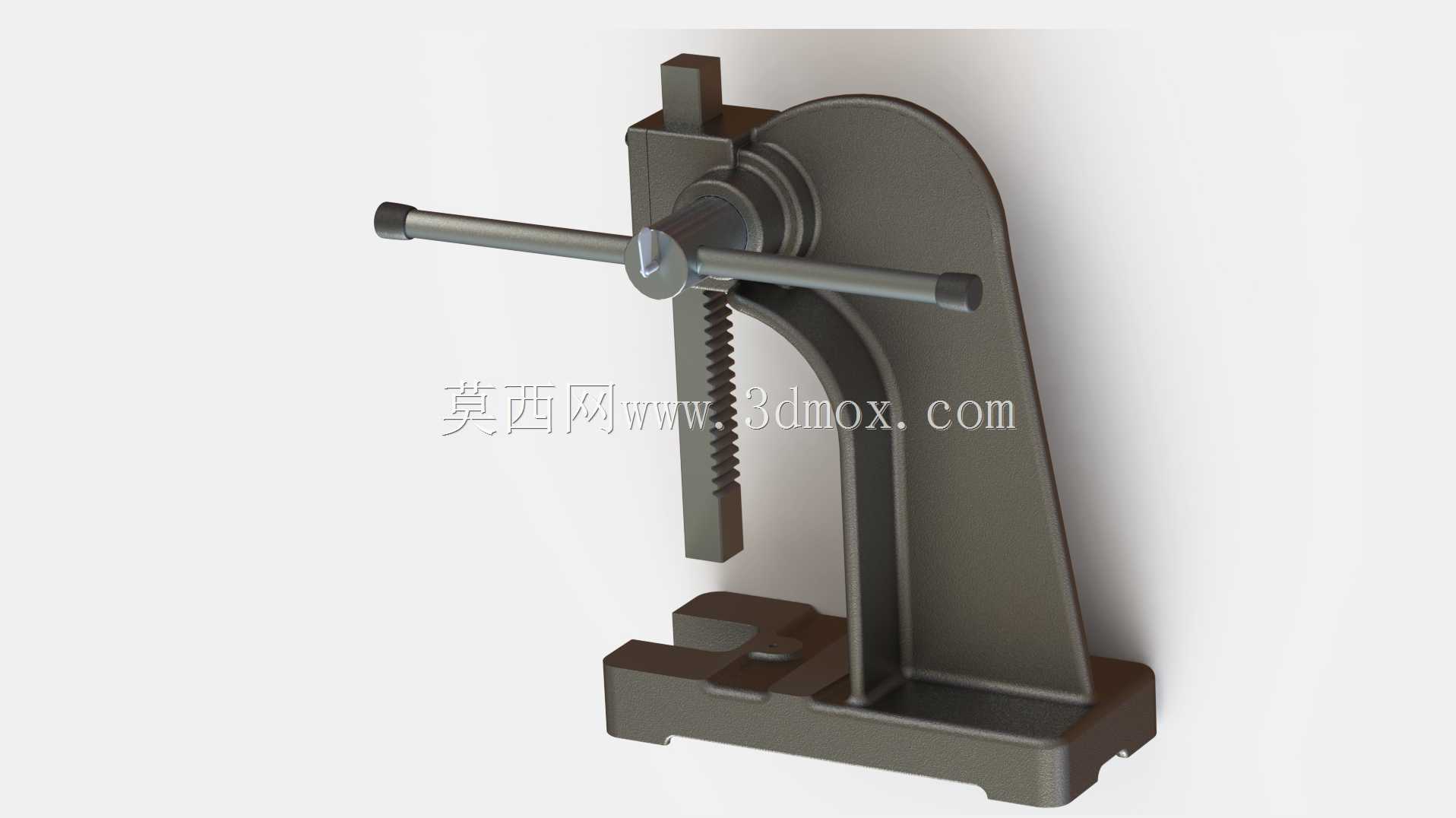

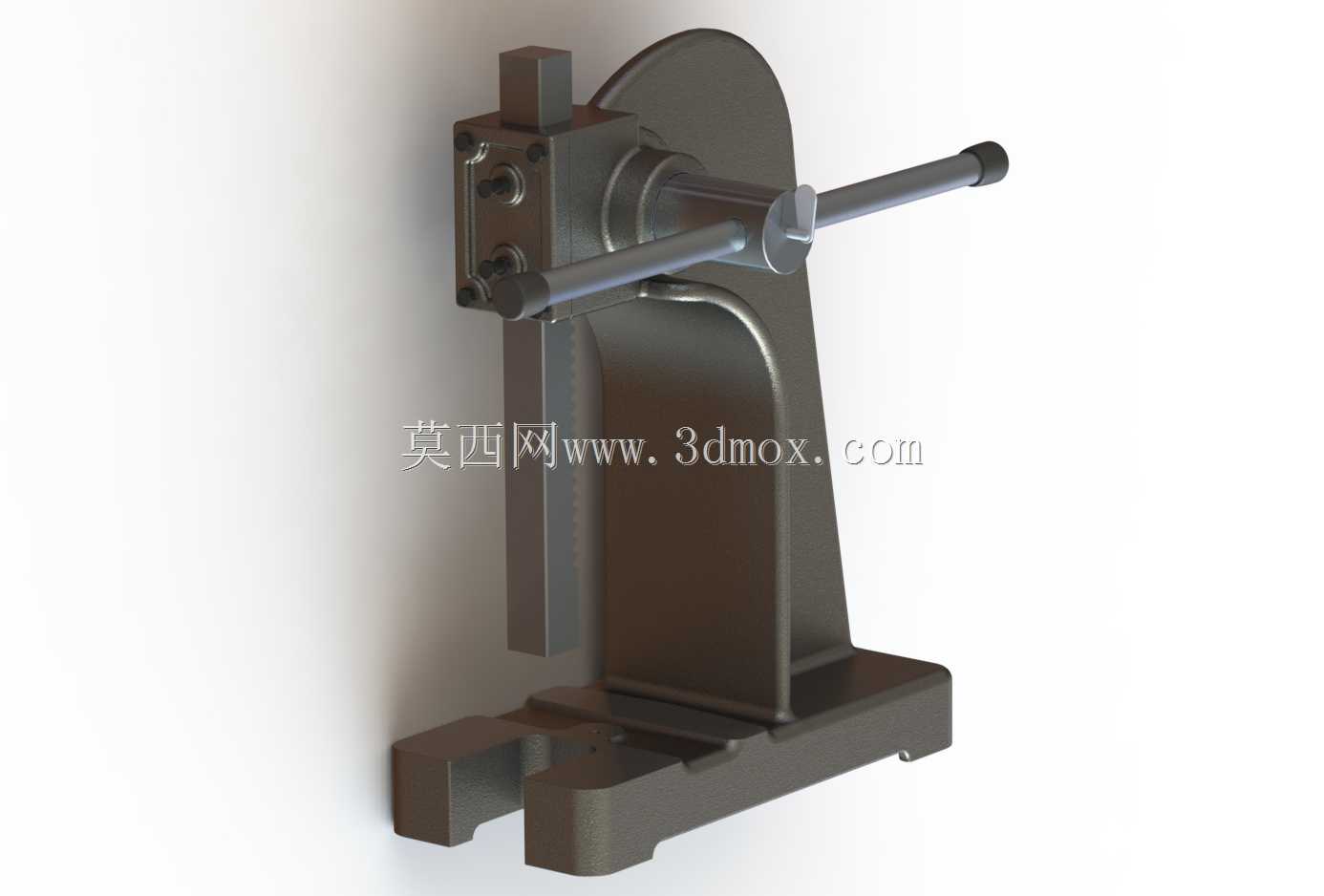

　　从整机布置看，模型采用立式C形开式机架，底座提供稳定支撑，后侧立板承受主要弯矩，上部箱体容纳齿轮、齿条、转轴和导向件，前方开口用于取放工件。开式结构使工件可以从三个方向接近，压装带法兰的小轴、轴承座、衬套组件时不必受封闭立柱限制；但C形机架在受载时会产生一定张口变形，因此设计重点集中在立板厚度、底座加强过渡、压头导向长度以及工作台开口尺寸的匹配上。后侧弧形立板并非单纯造型处理，而是沿受力路径形成较宽的抗弯截面，底部与底板通过大圆角过渡，减少焊接或铸造结构中常见的应力集中。

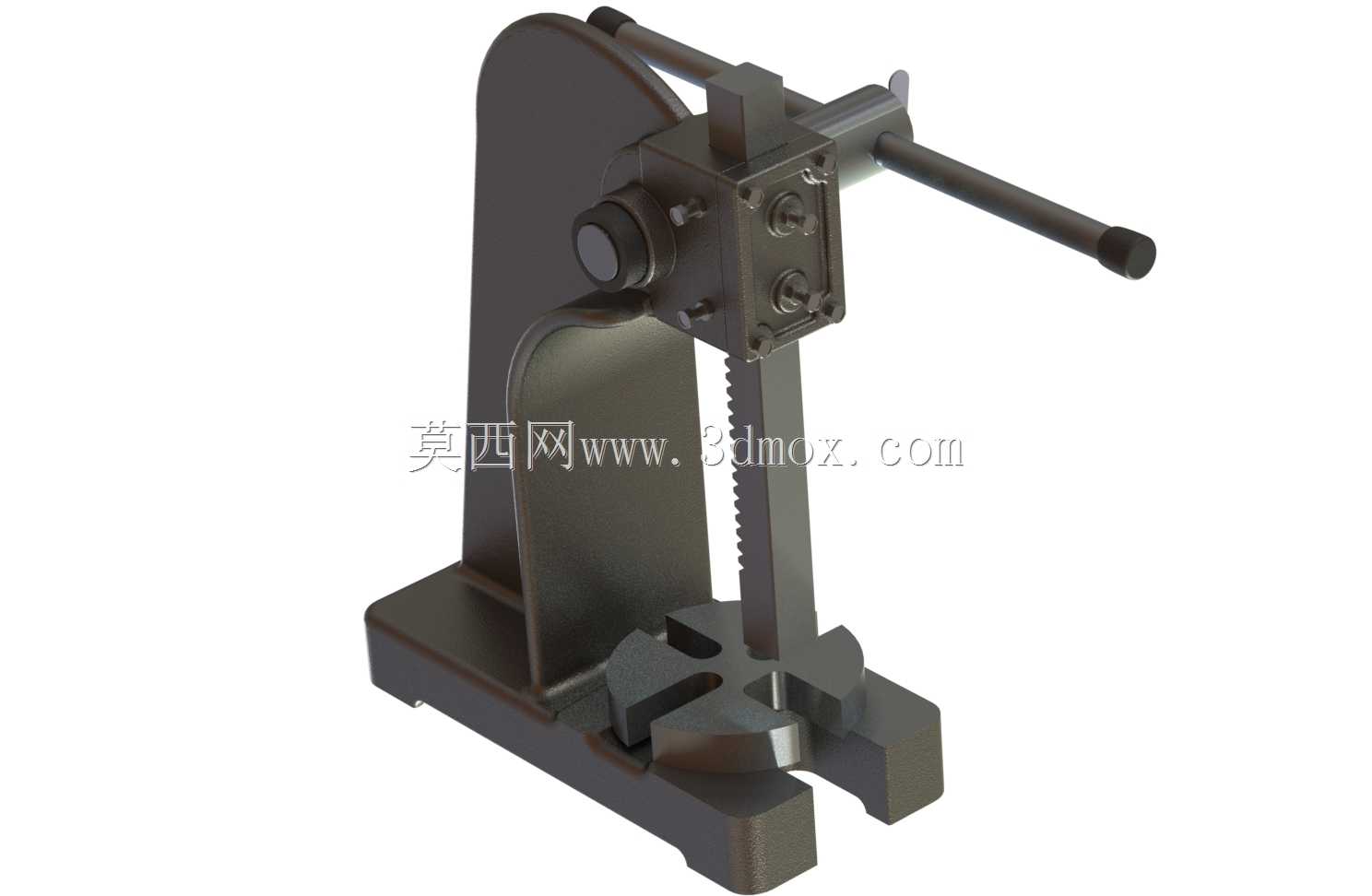

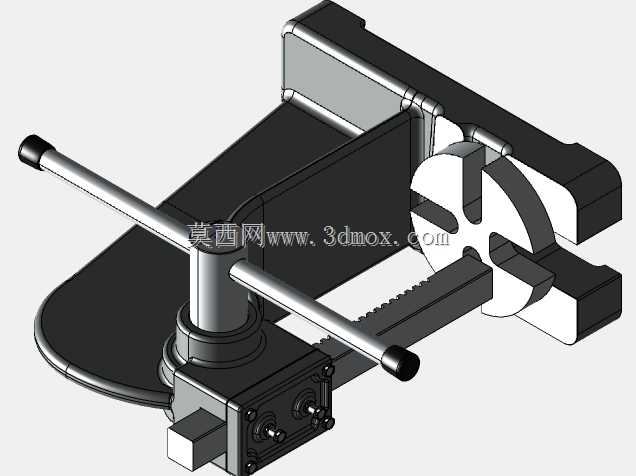

　　压力执行部分由竖直齿条、滑动压头、端部压块和工作台定位槽组成。齿条沿机架前部垂直布置，齿轮位于上部箱体内，手柄轴穿过箱体并与齿轮连接。操作者向下扳动手柄时，齿轮带动齿条下行，压头沿导向区域稳定移动；回程可通过反向操作或借助机构自重完成。压头下端保留了可更换压块的接口思路，实际应用中可根据工序更换平压头、V形块、导向套或冲头，避免直接用同一端面完成压装、冲孔和校直而造成工件损伤。工作台区域设置开槽结构，便于穿入销轴、放置支撑块或安装简易定位夹具，槽口方向与机架开口方向配合，可适应不同长度的小型零件。

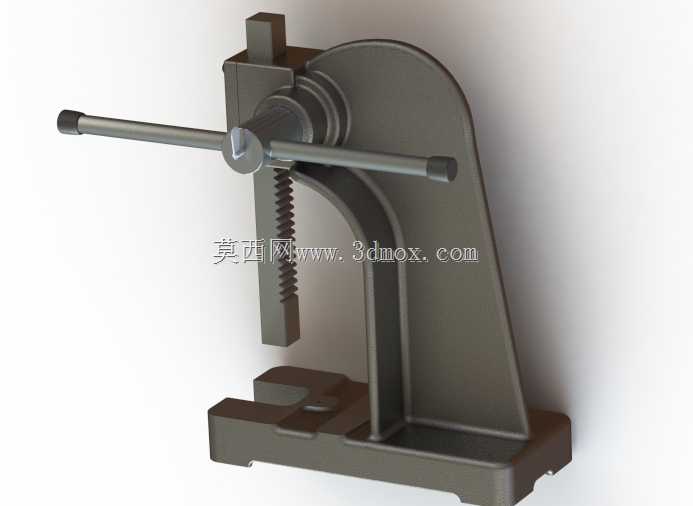

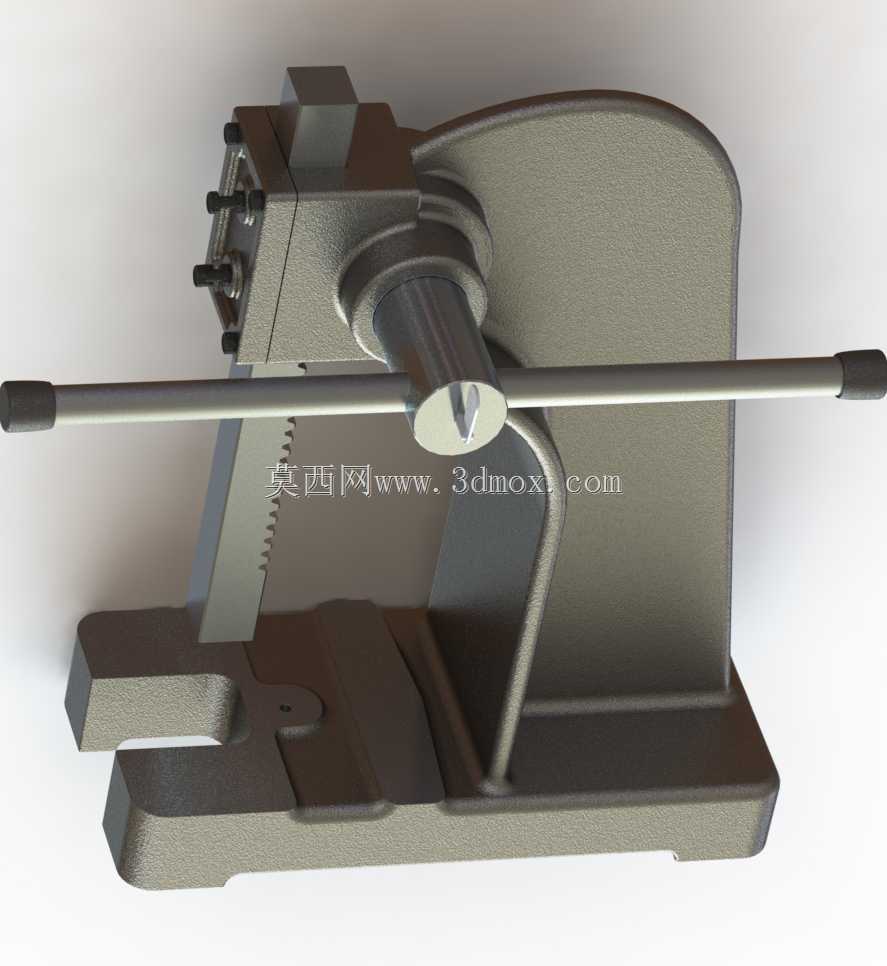

　　手柄组件采用较长力臂设计，端部设置握持球头，操作时双手或单手均可施力。长力臂降低了人工输入力矩需求，但也意味着手柄回转半径需要纳入工位安全边界。布置设备时，应在手柄侧预留足够摆动空间，避免操作者靠近货架、料箱或其他设备；机架后侧可贴近墙面或工位挡板，前侧则需保留取放工件和观察压装过程的空间。底座外形为矩形支承结构，适合通过压板、T形槽螺栓或地脚螺钉固定在重型工作台上；若用于频繁冲击或较大压入力工况，建议将底座固定后再使用，以减少整机倾翻和滑移风险。

　　建模时需要重点控制齿轮齿条啮合中心距、齿条导向间隙、手柄轴同轴度以及压头中心线与工作台面的垂直度。齿轮与齿条若间隙过小，手动操作会出现卡滞；间隙过大，则压头在下死点附近容易产生偏摆，压装衬套时可能造成外圈倾斜。导向段应尽量靠近受力端布置，使压头在接触工件瞬间具备足够抗侧移能力。上部箱体两侧的轴承或衬套支承需要保持同轴，转轴装配后应转动平顺，不能因侧板焊接变形而使齿轮偏心。齿条与滑动体的连接面宜设置定位台阶或紧固件防松结构，防止反复加载后连接松动。

　　在安装边界方面，这类设备的高度主要由手柄上极限位置、齿条行程和机架立板决定，车间布置时不仅要核对底座占地面积，还要核对手柄抬起状态与上方照明、管线、吊架的净空。底座下方应保持平整，若工作台面局部凹陷，会使压头中心线与工件孔位产生角度偏差。压装小轴承或薄壁衬套时，可在工作槽内放置平行垫块，使工件受力面与压头端面平行；进行冲孔作业时，则应在模具下方保留漏料空间，避免废料直接顶住工作台。

　　该结构的实用性还体现在制造与维护便利上。机架可采用钢板焊接后去应力加工，也可根据批量改为铸件；齿轮、齿条、手柄轴属于易检查件，磨损后可单独更换；导向面和转轴处应预留润滑或加注油脂的位置。日常使用中，操作者需确认压块与工件对中，禁止用加长管随意套入手柄超载荷施压，也不应将设备用于弯曲厚重型钢或持续冲击作业。对于结构设计人员而言，该模型可作为手动压装工装的基础方案，在此之上增加限位块、压力标尺、快换压头、安全挡板或工件定位夹具，即可扩展为面向特定零件的专用装配工位。
