五十吨龙门式手动液压压力机结构设计

　　在机加工车间、设备维修工段、小型五金加工厂的日常作业里，这类龙门结构的液压压力设备是工位上离不开的通用工装，不管是过盈配合件的压装、变形金属件的校直、废旧轴承的拆卸、小型板材的校平，还是小批量零件的压制成型，都能靠它完成作业，相比气动压床出力上限更高，相比大型电动液压机占地更小、部署灵活，不需要复杂的管线预埋，普通硬化地面就能放置使用，适配多品种小批量的柔性作业场景。

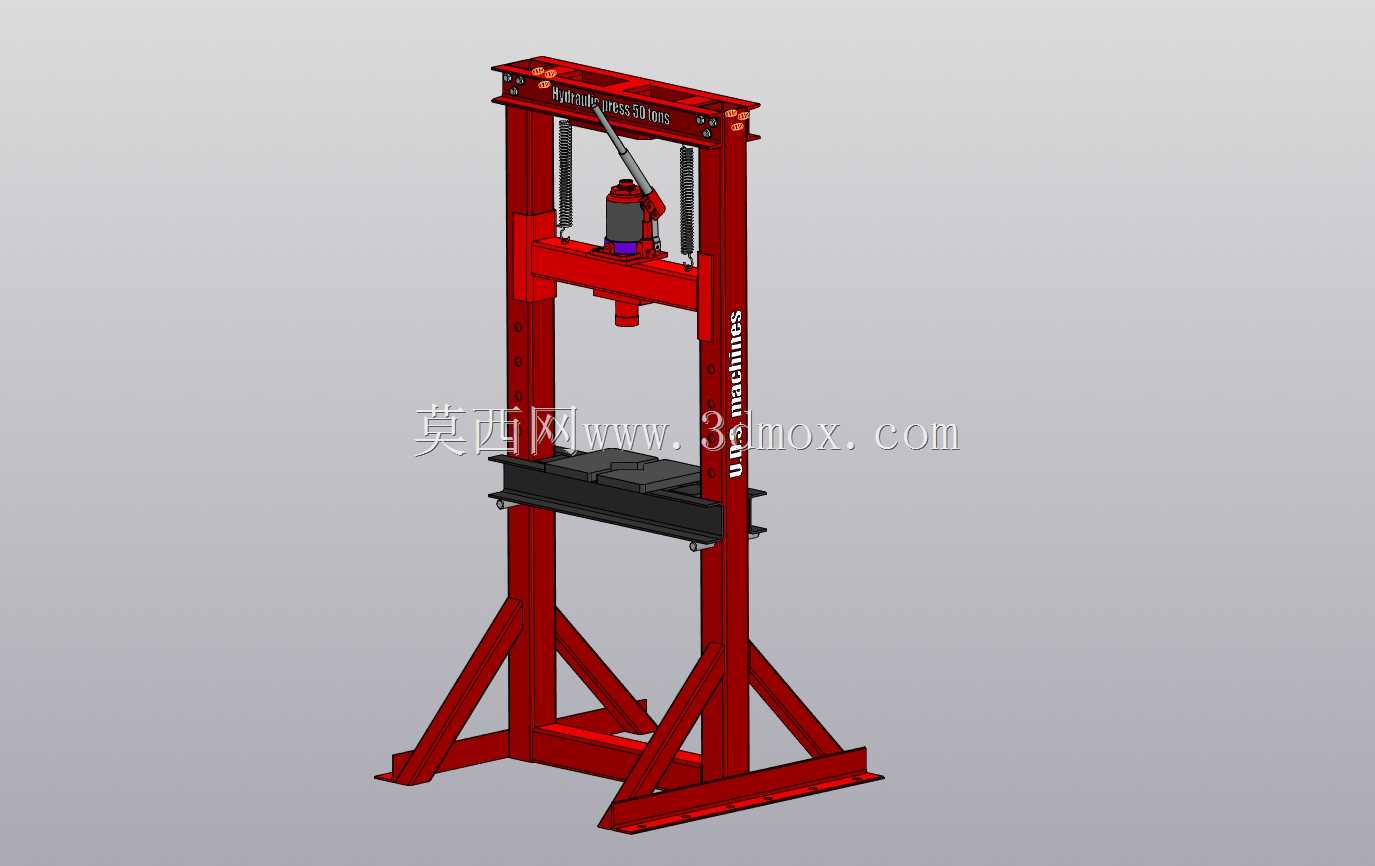

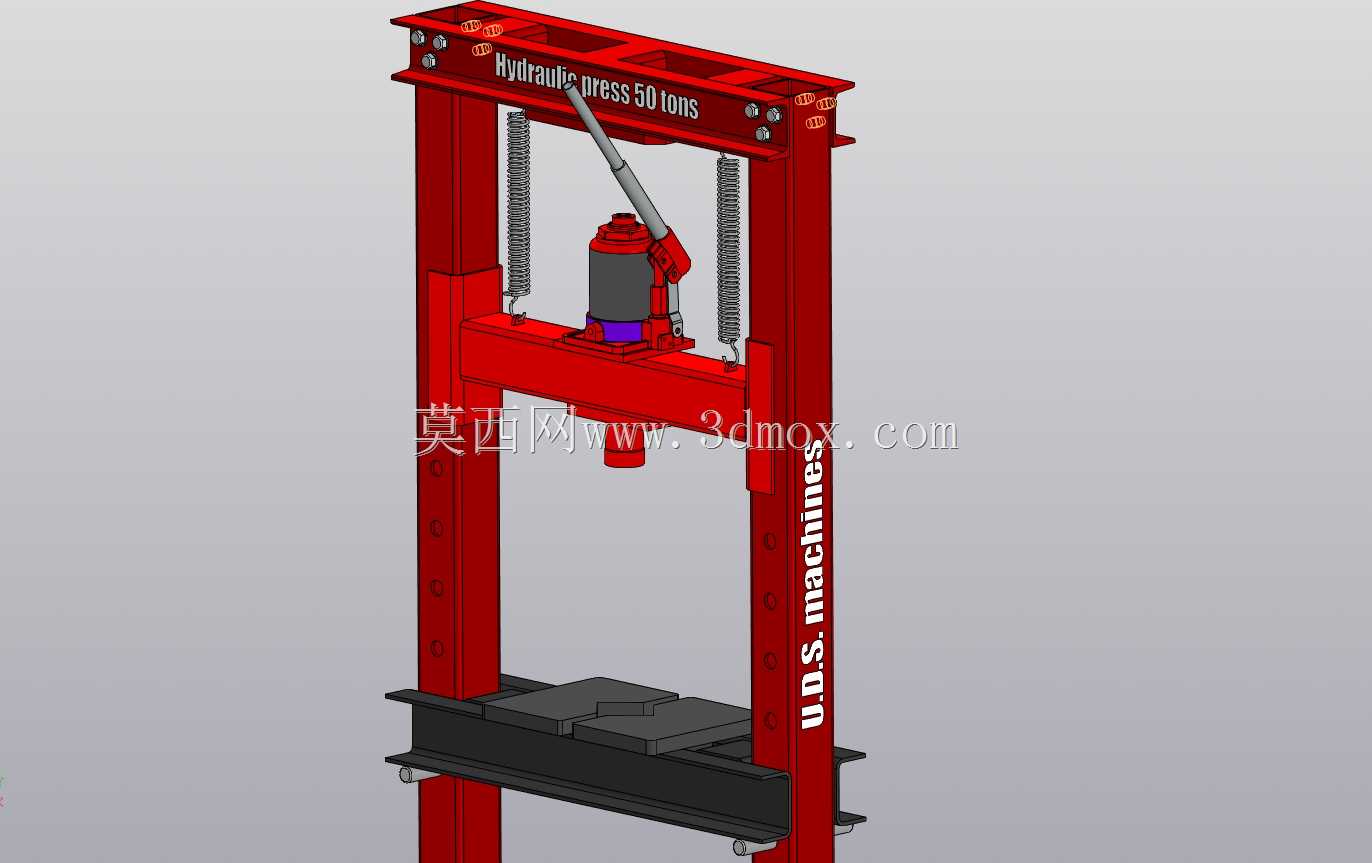

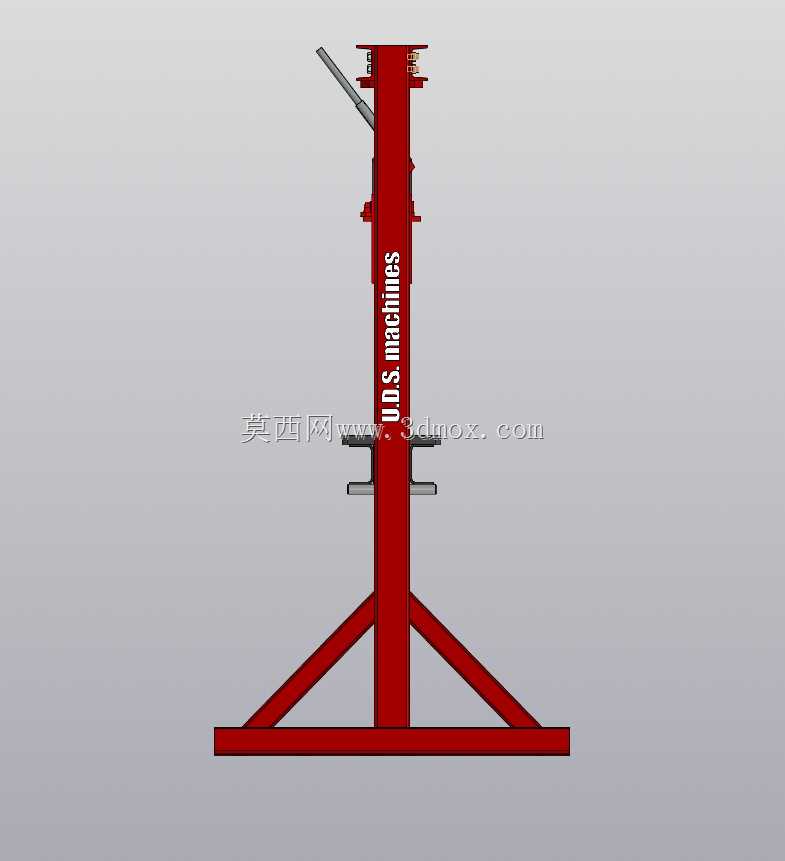

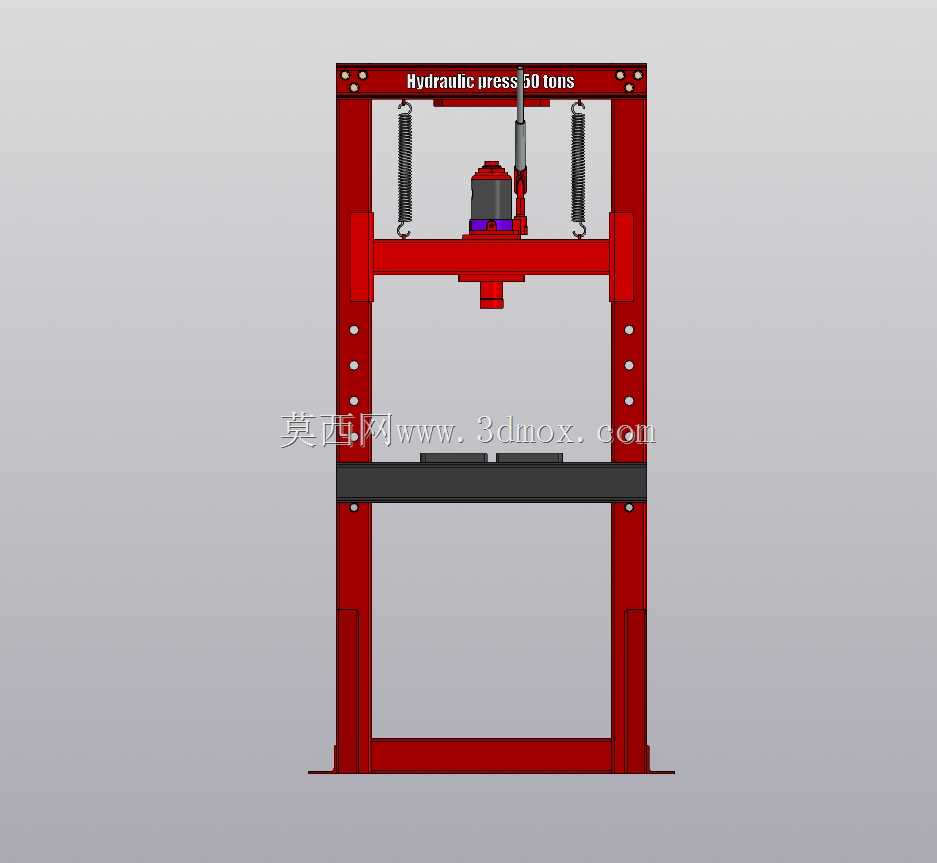

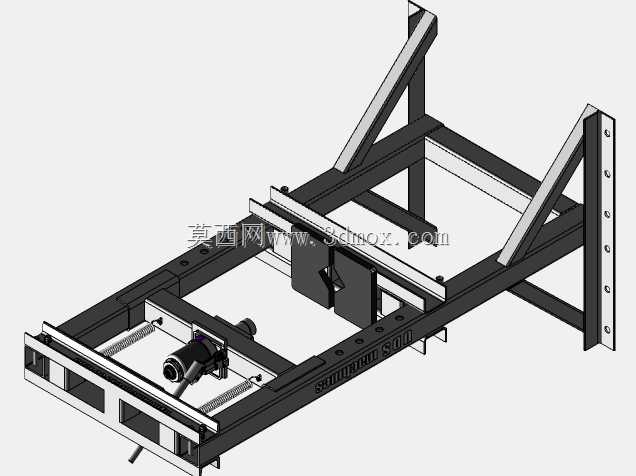

　　这套设备的整体框架采用对称式龙门结构，两侧立柱与底部底座、顶部安装横梁采用刚性连接，底部支架额外增加了三角斜撑结构，用来抵消压制作业时产生的侧向弯矩，避免机架受力后出现开口变形，保障压头作业时的对中度，不会因为机架偏移导致压装工件出现偏载、啃伤的问题。压头组件安装在顶部横梁的中部位置，配套手动液压驱动单元，操作人员可以通过侧边的手动压杆控制压头的下行速度与压装行程，不需要额外接电气动力源，在没有供电的临时维修现场也能正常使用，压头的行程区间覆盖常规压装作业的需求，下方配套可调节高度的工作台托板，托板可以沿着两侧立柱的定位孔调整上下位置，针对不同高度的工件快速调整作业空间，不需要额外加装垫块就能适配不同尺寸的加工对象，减少作业前的准备时间。

　　从安装边界来看，设备整体高度为1.6米，机架整体宽度控制在常规工位通道允许的范围内，不需要预留过大的安装空间，整体自重125公斤，不需要做专门的设备基础固定，普通的车间水泥地面只要平整度达标就能直接放置使用，移动时可以通过车间常见的液压叉车完成转场，适配多工位流动作业的需求。额定出力可以达到50000公斤，能够覆盖绝大多数中小型机械零件的压装、校直、拆卸作业需求，比如直径100mm以内的轴承压装、厚度10mm以内的普通钢板校平、小型轴类零件的校直作业都能轻松胜任，出力上限足以应对维修车间、小型加工坊的绝大多数压力作业场景，不会因为出力不足导致无法完成作业。

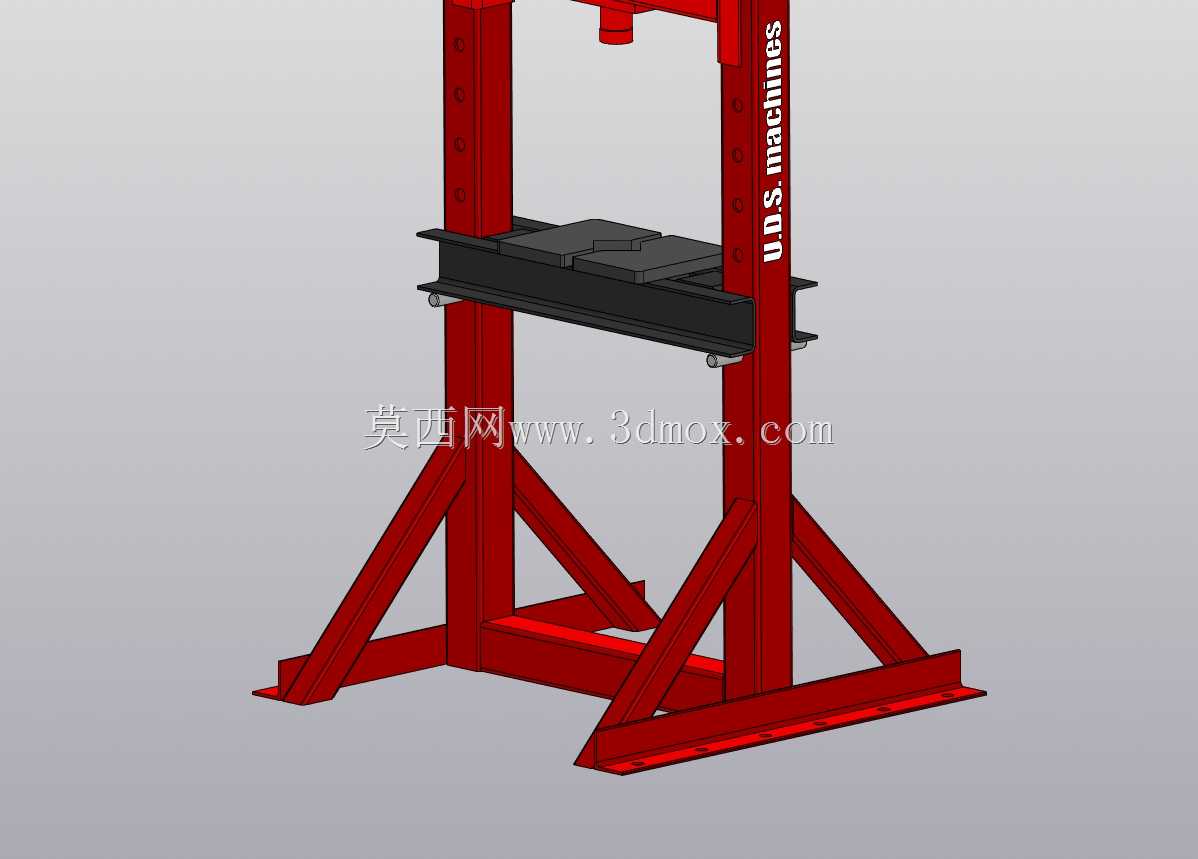

　　设计过程中重点考虑了框架的受力均匀性，两侧立柱采用等截面的型材焊接结构，焊接后做整体去应力处理，避免长期受力后出现机架变形，顶部的液压单元安装座做了加厚处理，分散液压油缸工作时的集中载荷，防止横梁局部受力过大出现开裂。压头的导向部分采用滑动配合结构，沿着机架中部的导向面上下移动，避免压头下行过程中出现转动、偏斜，保障压装力始终垂直作用在工件表面，既可以保护工件不会因为偏载出现压伤，也能保护液压油缸的密封件不会因为侧向力过早损坏，延长设备的整体使用寿命。工作台托板采用厚钢板焊接结构，表面做平整处理，放置工件时不会出现滑动，托板两侧的定位销与立柱上的定位孔紧密配合，承受压装时的反向力时不会出现下沉、倾斜，保障作业过程的稳定性。

　　在实际使用场景里，这类设备既可以用于生产线上的小型零部件压装工序，也可以放在维修工段用来拆卸锈蚀的配合件、校直变形的轴类和型材，甚至在小型五金加工场景里完成简单的压制成型作业，手动控制的模式可以让操作人员精准控制压头的下压量，针对精密零件的压装可以很好地控制压装行程，不会因为压力过大导致工件压裂、变形，相比电动压机的行程开关控制，手动操作的反馈感更强，对于经验丰富的操作人员来说，可以更好地把控压装的力度与行程，适配不同材质、不同过盈量零件的作业需求。机架的开放式龙门结构可以从三个方向上下料，针对长度较长的轴类、型材类工件，也可以顺利放置在工作台上完成校直作业，不会像C型结构的压力机那样因为喉深限制无法加工长尺寸工件，作业适配性更强。整体结构没有复杂的传动部件，日常维护只需要定期给液压油缸更换密封件、补充液压油，给滑动导向面加注润滑脂即可，维护成本极低，适合没有专业设备维护人员的小型加工厂、维修站点使用，不需要复杂的保养流程就能长期保持稳定的工作状态。
