聚氯乙烯异径四通管路转接构件

　　在化工流体输送、民用给排水、实验室药剂管路以及设备内部布线护套系统中，管路走向经常需要在同一节点完成多方向分流，同时兼顾不同公称通径的过渡衔接。常规等径四通只能对接相同规格管材，遇到主干管路与分支管路通径不一致时，设计人员往往需要额外串联变径接头，不仅增加连接点位，也会带来更多密封面、装配公差和流道突变。聚氯乙烯异径四通正是针对这类交叉转接场景形成的一体化管件，它把四个方向的接口集中在一个本体上，使横向主干通道与上下分支通道在同一实体内部交汇，减少分散装配带来的累积误差。

　　从实际用途看，该构件适用于低压、常温、弱腐蚀介质环境下的PVC管路系统。聚氯乙烯材料自重较轻，内壁光滑，流体通过时阻力较小，也不容易因长期接触水、酸碱稀溶液或常规工业冷却液而产生明显锈蚀。在设备外围管线布置中，它可以承担冷却水分配、废液汇集、气动保护套管分叉以及线缆穿管转向等功能；在厂房管线改造中，当原有主干管管径较大，而新增支路管径较小时，异径四通可直接作为节点件使用，避免在狭小空间内堆叠多个接头。

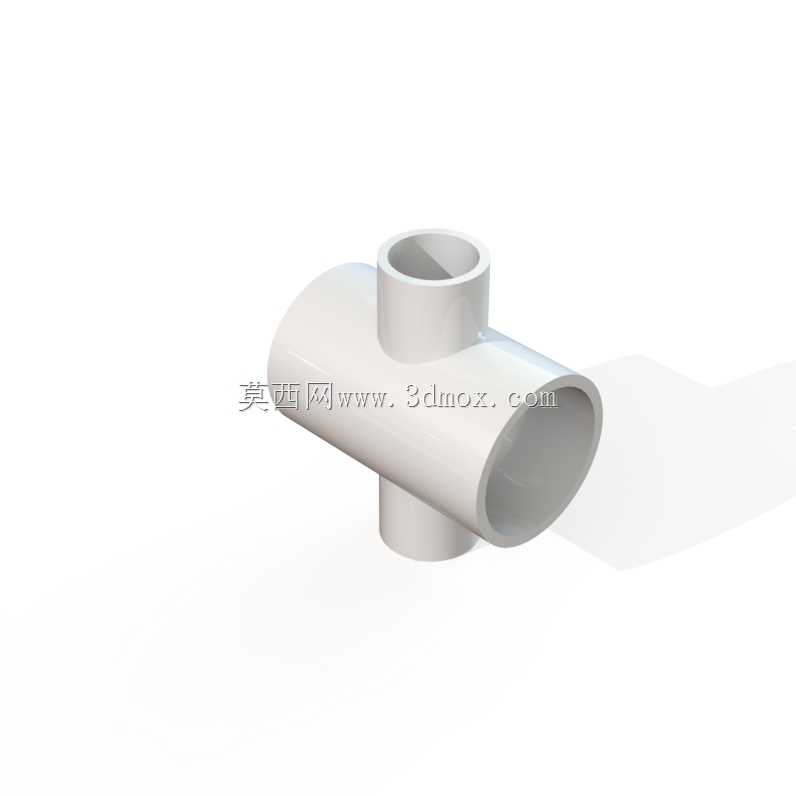

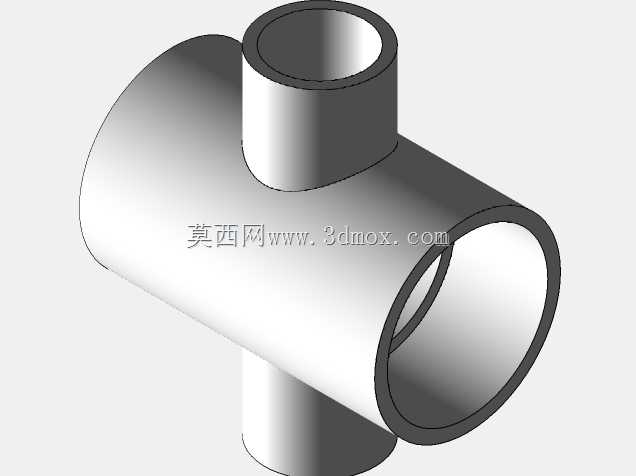

　　结构设计上，模型主体采用十字交汇的筒状腔体。横向两个接口构成主要贯通流道，端口保持较大通径，用于连接主干管线；上下两个接口形成分支通道，端口尺寸相对较小，用于引出支管或接入辅助回路。四个接口端部均保留承插式连接所需的圆柱边界，接口外壁与管材承插深度相匹配，装配时可通过粘接、密封圈或配套管箍形成固定连接。本体外部在交汇处做了连续圆滑过渡，既避免尖锐转角造成应力集中，也让熔融或成型过程中的材料分布更加均匀。

　　建模时需要重点处理的是多通腔道的布尔合并与壁厚一致性。四个方向的圆柱流道在中心区域相交，如果仅按外形拼接，容易在内部留下虚假实体或薄壁区域；合理做法是先建立各方向的外部实体并完成交汇融合，再按统一壁厚抽壳，或分别构建内流道后进行差集运算，确保内腔连通、外壁封闭。分支接口与主干接口之间的变径关系不能只在端口处突然收缩，而应在靠近中心腔体的位置设置过渡段，使截面变化平缓。这样既能降低流体局部涡流，也能减少成型时壁厚不均引起的收缩变形。

　　外形尺寸方面，四通的安装边界由四个接口的轴线方向共同决定。横向接口沿同一轴线左右伸出，上下接口沿垂直轴线分布，整体占用空间近似十字形。选型时不能只核对公称直径，还要确认主干接口外径、分支接口外径、承插深度、本体总长、总高以及交汇处最大外形宽度。对于贴近墙面、设备框架或管廊支架安装的场景，四个方向都要预留管材插入长度和操作空间；若分支管需要阀门、仪表或快速接头，还应在上下方向额外留出扳手转动和后期维护距离。

　　安装边界还涉及同轴度与端面垂直度。横向两接口轴线应保持共线，上下分支接口轴线应与主干轴线垂直相交，否则管材接入后会产生强制偏摆，使粘接缝或密封面承受附加弯矩。端口端面需与轴线垂直，承插圆柱面不宜有明显拔模斜度，以免影响管材插入深度。支吊架布置时，不宜让四通本体单独承担整段管路重量，尤其在横向主管较粗、支管带阀时，应在靠近接口的管段上设置支撑，把重量传递到支架或钢结构上。

　　从流道功能看，异径四通并非简单把四个孔连通。主干通道应保持相对顺直，使主要流体能够低阻力通过；分支通道在交汇处开口，用于分流或合流。若系统对流量分配要求较高，设计阶段还需结合支管方向、流速和介质特性评估阻力损失；若用于穿线或护套管路，则应关注内孔交线处是否存在毛刺或尖角，避免拉拽线缆时损伤绝缘层。模型中保留多种配置尺寸，可以让设计人员在同一管件逻辑下快速切换规格，而不是反复重建相似结构。

　　在工程应用中，这类管件的价值体现在节点集成。它把分流、合流、变径和转向合并到一个零件中，使管路清单更简洁，现场施工路径更清晰。对于三维布线和管路设计人员而言，准确的外形、接口方向和安装占位比单纯外观更重要；模型需要在装配体中真实反映相邻管材、阀门、支架和设备墙板之间的空间关系，才能在设计阶段提前发现干涉、操作空间不足或维护方向错误等问题。
