CA6140车床配套气动吹屑哨结构

　　在普通卧式车床的日常加工场景里，切屑清理、工件表面吹扫、导轨面残留铁屑与切削液的吹除，是操作工每完成一道工序都要反复执行的动作。这款适配CA6140普通车床的吹口哨结构，正是针对车间现场手动吹扫作业的使用需求设计的小型气动辅件，它可以直接接驳车间常规压缩空气管路，手持或者固定在刀架旁的工位支架上，对准加工区域喷出高速气流，把缠绕在工件外圆、卡盘爪缝、溜板导轨面上的细碎切屑快速吹离，避免铁屑刮伤已加工表面，也能减少人工用毛刷清理时被锋利切屑划伤的风险。

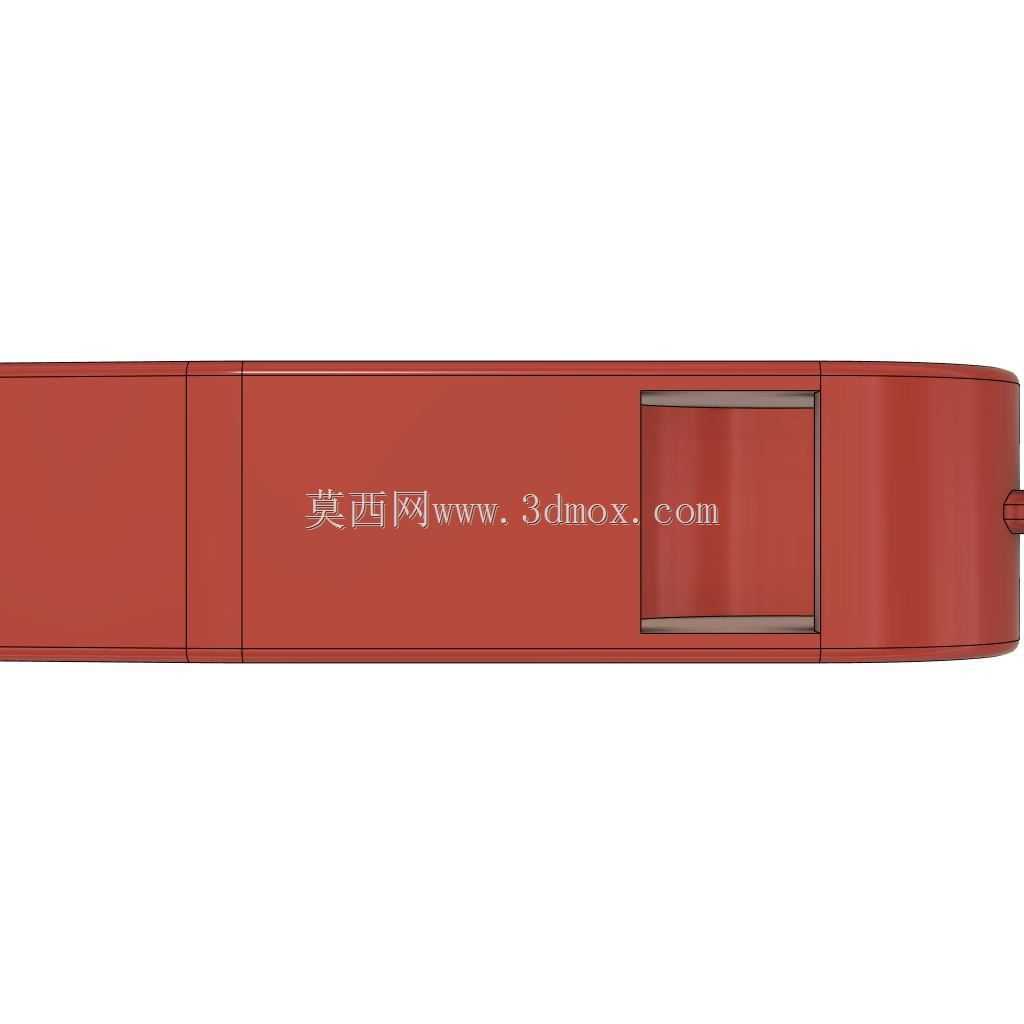

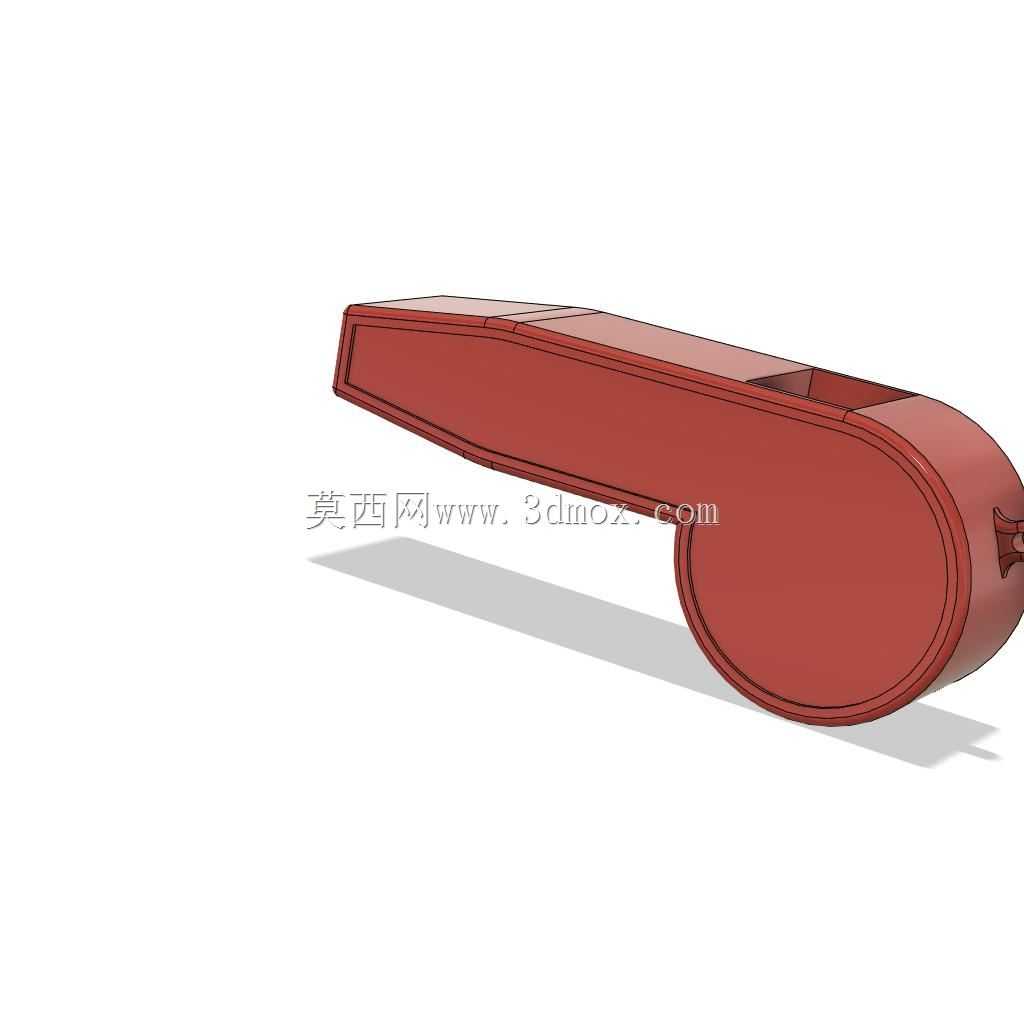

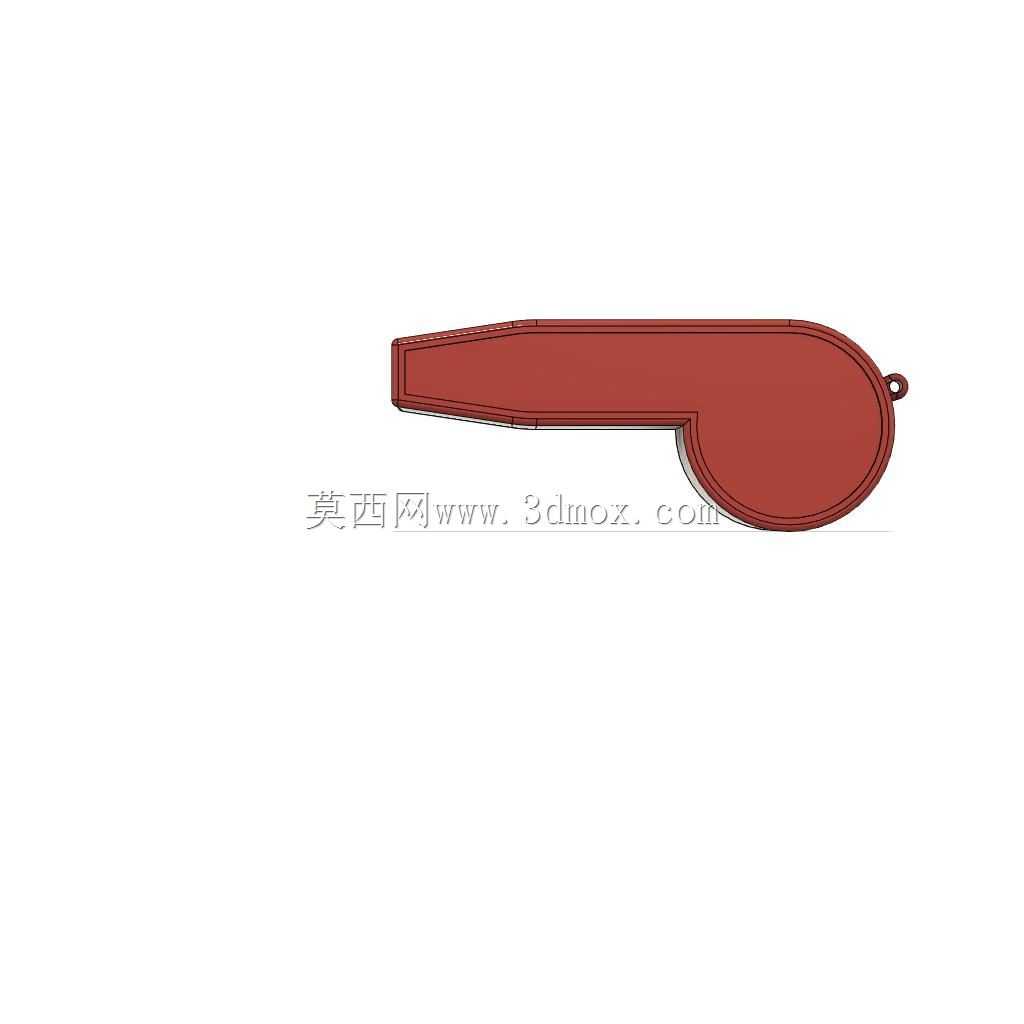

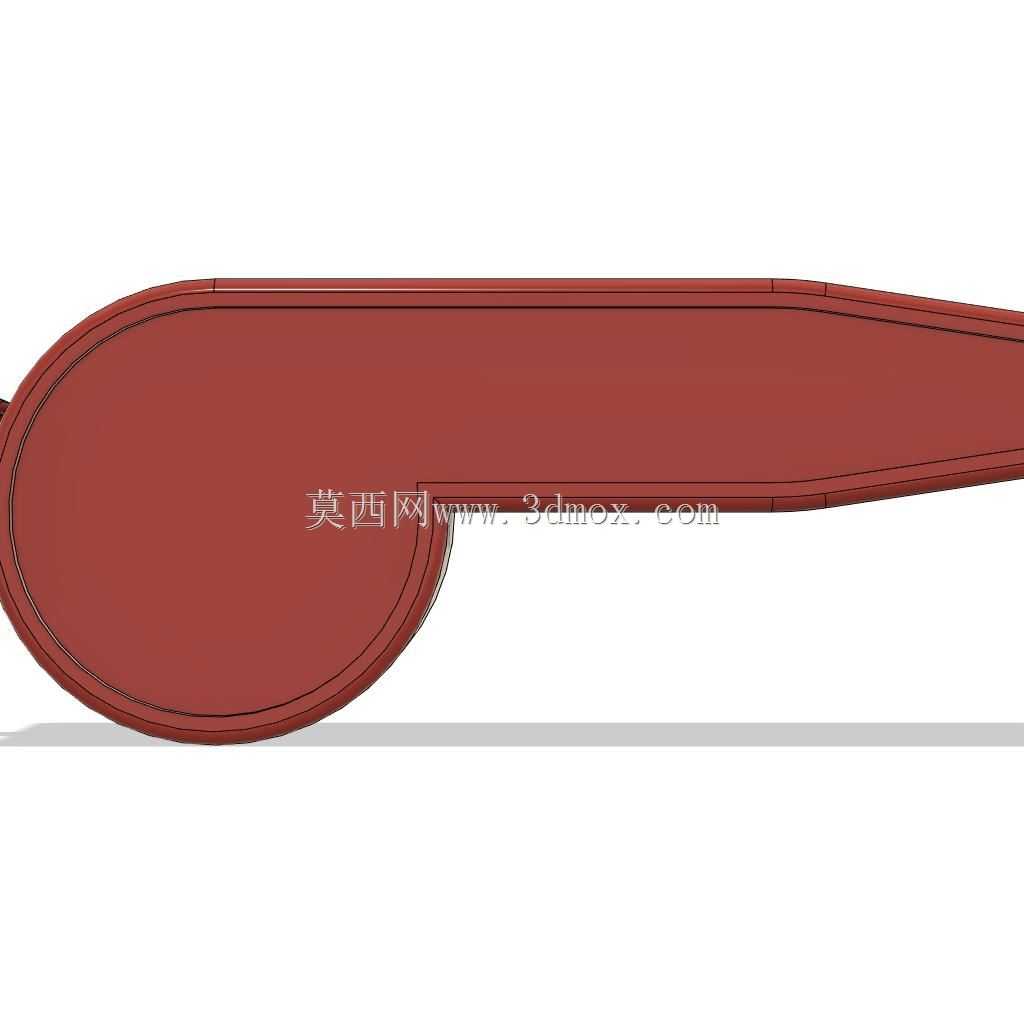

　　从结构外形来看，这款吹哨整体采用长柄扁腔的流线造型，进气端为圆润的膨大腔体，出气端逐步收窄延伸为扁平的长导流段，整个壳体没有突兀的直角凸起，握持时贴合手掌轮廓，长时间手持吹扫也不会出现硌手的问题。膨大的腔体部分是气流稳压腔，压缩空气从尾部接入后先进入这个大容积腔室，原本管路内脉动的气流在这里完成缓冲均压，避免出口气流出现断续抖动；收窄的长导流段则对气流进行导向加速，让从扁形出口喷出的气流形成一道薄而集中的气幕，相比普通圆嘴吹枪，它的吹扫覆盖宽度更大，针对车床床身导轨这种长条形平面的清理效率更高，一次扫过就能把整条导轨面上的浮屑吹走，不需要反复来回移动。

　　设计这款吹哨的时候，首先要匹配CA6140车床现场的气源条件，普通机械加工车间的压缩空气供气压力通常在0.4到0.6MPa区间，腔体的壁厚按照常规气动辅件的耐压要求做了均匀加厚，腔体内壁过渡位置全部做了圆弧顺滑处理，不存在气流死区，也避免应力集中在长期受压下出现壳体开裂的问题。外形尺寸的边界设计充分考虑了车床操作空间的限制：整体长度控制在操作工单手可轻松握持的范围，最大宽度不超过手掌开合的常规尺寸，在刀架附近临时放置的时候，不会和回转的工件、移动的溜板发生运动干涉；扁形出气口的厚度做了薄型化处理，能够伸入卡盘与工件之间的狭窄缝隙、尾座套筒的周边间隙这些普通吹枪嘴无法抵达的位置，把藏在缝隙里的细碎切屑彻底吹出来。

　　实际安装使用时，这款吹哨的尾部预留标准气动接头接驳位，可以直接搭配车间常用的PU气管快速插接，不需要额外加工转换接头。如果是固定工位使用，还可以借助长柄段的平直外轮廓，用简易的管夹把它固定在车床的中拖板侧方，调整出气口角度对准刀尖切削区域，加工过程中就可以持续吹扫切屑，避免带状切屑缠绕在刀具上影响切削精度。和车间常见的金属吹枪相比，这款一体成型的吹哨结构没有零散的装配零件，不存在长期使用后阀门松动、接头漏气的问题，整体外壳光滑无死角，表面沾附的切削液和油污拿抹布一擦就干净，在车床周边多油多屑的恶劣工况下维护成本极低。

　　从功能特性的细节考量，扁长的出气导流段在气流喷出时会产生适度的气流啸叫，也就是车间俗称的“吹哨”效果，这个声响一方面可以提示周边操作人员此处正在开启压缩空气吹扫，避免旁人毫无防备被吹出的飞屑溅到；另一方面气流经过窄缝导流后的流速损失更小，在相同供气压力下，出口气流的冲击力比同口径圆喷嘴高出不少，针对卡在导轨润滑油槽里的细碎铁屑，也能靠集中的气幕把它吹出来。在建模过程中，整个壳体的外曲面都做了连续相切处理，分型线设置在壳体的侧向对称面上，后续如果采用3D打印或者注塑工艺加工，都可以直接沿分型面分模，不需要额外设计复杂的抽芯结构；腔体内部的流道截面从进气端到出气端平滑过渡，没有截面突变造成的气流涡流损耗，把压缩空气的能量尽可能多地转化为出口射流的动能，既保证吹扫力度，也能减少不必要的压缩空气浪费。

　　针对CA6140车床的操作习惯，这款吹哨的摆放位置通常设在溜板箱旁的工具盒内，操作工完成一次走刀后随手就能拿起，气管长度预留足够从床身侧方的气源接头延伸到卡盘区域，作业过程中不需要大幅度探身，操作动线非常顺畅。它不仅可以用来吹除切屑，在加工完成后拆卸工件时，还可以用来吹净工件内孔、中心孔里残留的切削液，避免测量时切削液混入量具影响读数精度，也能防止带切削液的工件堆放时造成地面湿滑。整个结构没有复杂的运动部件，对使用人员的操作门槛极低，不需要专门的培训就能上手，是普通卧式车床工位上非常实用的小型气动辅助工装。
