工业几何绘制连杆母件结构设计

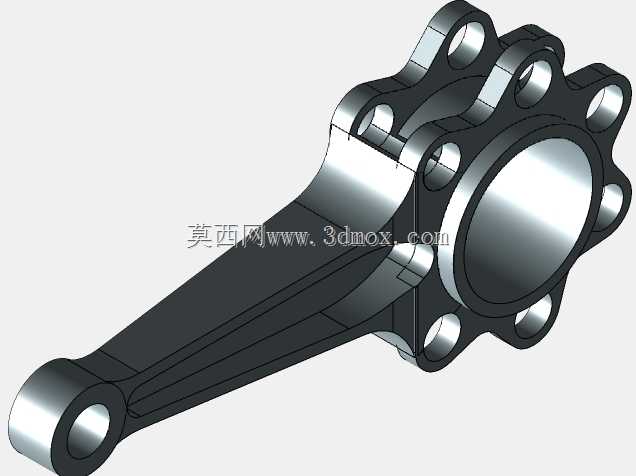

　　本次呈现的连杆母件结构，是往复式动力传递系统中的核心受力构件，这类构件广泛应用在内燃机组、往复式压缩设备、冲压执行机构等需要将旋转运动与直线往复运动做相互转换的场景中，其结构可靠性直接决定整套动力传递链路的运行寿命与工况稳定性。从结构布局来看，该构件采用三段式受力拓扑设计，下端为带均布安装孔的环形连接基座，环形基座的中心孔用于匹配曲轴端的连接轴颈，周边六个均布的安装孔通过紧固件实现与曲轴端传动盘的刚性锁合，保证大扭矩传递过程中不会出现连接滑移；中段为变截面的锥形过渡杆身，杆身截面从下端环形基座处的大尺寸逐步收窄至上端连接端的小尺寸，这种变截面设计并非单纯为了减重，

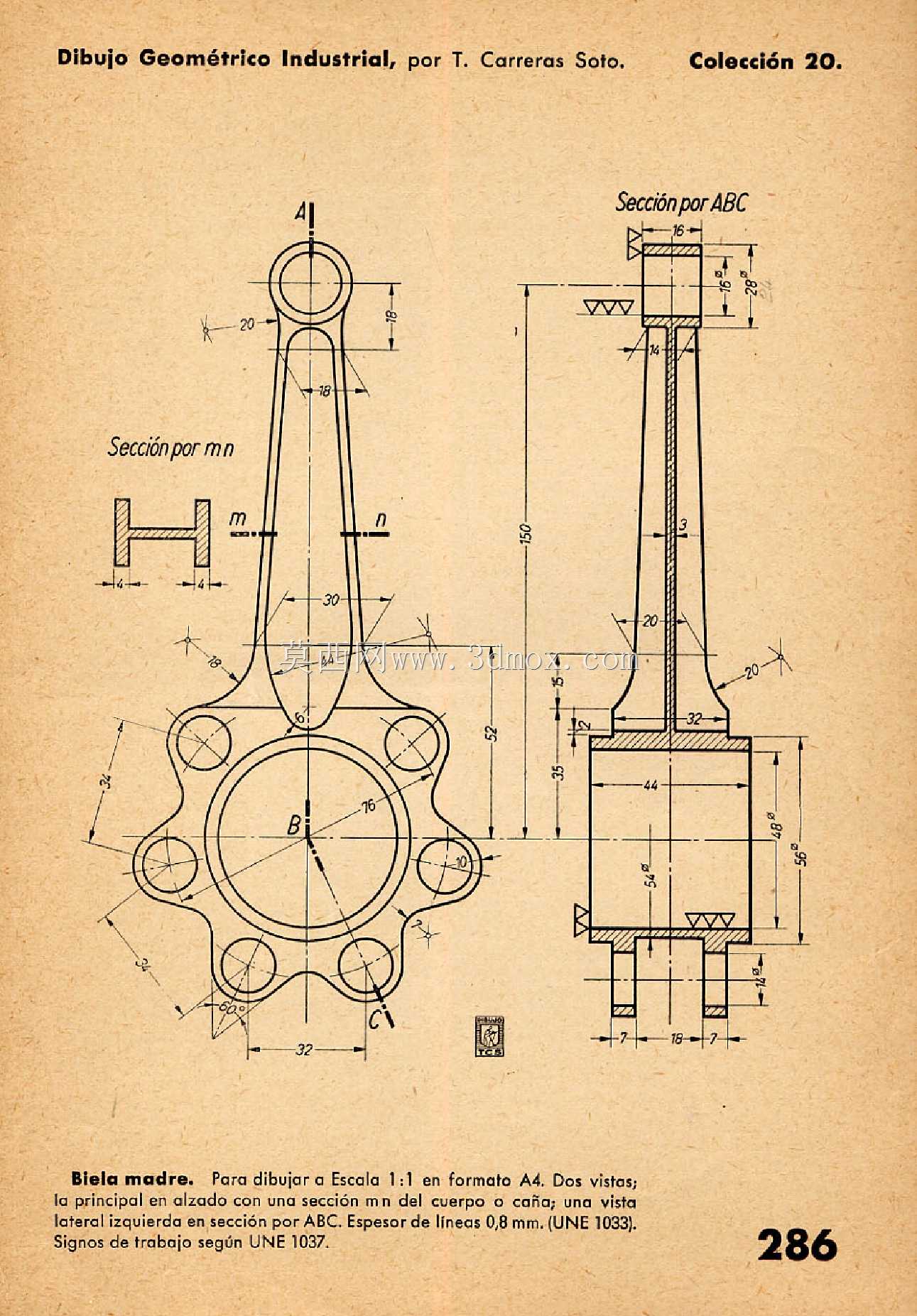

　　而是结合连杆工作过程中的受力分布做的应力匹配——连杆工作时承受的交变拉压载荷、摆动过程中的惯性弯矩，在杆身中段的应力分布是从下往上逐步递减的，变截面锥形结构可以让杆身各截面的应力水平保持在相对均匀的区间，避免局部应力集中导致的疲劳失效，同时杆身与两端连接部位都做了大圆弧过渡处理，从根源上降低应力集中系数。上端为带横向销孔的叉形连接端，用于匹配活塞销或者执行端的十字头销轴，销孔的加工精度直接决定传动副的配合间隙，间隙过大会导致工作过程中出现冲击载荷，加速配合面的磨损，间隙过小则会出现销轴卡滞，影响运动灵活性。从工程制图的表达逻辑来看，图纸采用主视图加两个局部剖视图的表达方案，主视图完整呈现连杆的整体外形轮廓与各部分的相对位置关系，

　　m-n位置的局部剖视图用于表达上端销孔的内部结构与贯穿方向，ABC位置的剖视图则完整呈现杆身的壁厚变化、下端基座的内部结构以及两端连接部位的加工细节，所有尺寸标注都从工艺基准出发，环形基座的加工基准为下端面与中心孔轴线，上端销孔的加工基准为销孔自身轴线与杆身对称中心面，保证加工过程中基准统一，减少装夹带来的尺寸误差。在实际选型应用中，这类连杆的安装边界需要重点校核三个维度的尺寸：一是下端环形基座的中心孔直径与周边安装孔的分布圆直径，这部分尺寸需要与曲轴输出端的连接盘完全匹配，保证安装同轴度；二是上下两端连接孔的中心距，这个尺寸直接决定整套机构的运动行程，中心距的加工误差需要控制在IT7级精度以内，

　　否则会导致活塞运动到上止点时出现撞缸或者余隙容积过大的问题；三是上端销孔的直径与叉形开口的宽度，需要与配套的活塞销、十字头尺寸做匹配，保证配合公差符合设计要求。设计过程中还需要考虑连杆的动平衡特性，由于杆身是绕下端中心做往复摆动的构件，质量分布如果偏离对称中心面，会导致工作过程中产生额外的惯性载荷，加剧轴承部位的磨损，因此杆身的轮廓设计完全沿纵向中心面对称，两侧的减重凹腔深度保持一致，装配后不需要额外做动平衡配重即可满足中低速工况的使用要求。从加工工艺角度来看，这类连杆的毛坯通常采用模锻工艺成型，保证金属纤维流线沿构件受力方向连续分布，提升整体疲劳强度，后续加工过程中，两端的连接孔需要做珩磨处理，提升表面粗糙度，降低配合面的磨损速率，与紧固件配合的安装孔端面需要做锪平处理，保证紧固件安装时端面贴合紧密，不会出现附加弯矩。在日常运维场景中，这类连杆需要重点检查杆身是否存在疲劳裂纹、两端连接孔的配合间隙是否超出允许范围、安装紧固件的预紧力是否达到设计要求，尤其是在长期承受交变载荷的工况下，杆身与两端连接的过渡圆弧位置是疲劳裂纹的高发区域，需要定期做无损探伤检测，避免构件断裂导致的设备事故。
