SolidWorks环境下餐用叉子结构设计方案

　　本次设计的餐用叉子属于日常餐饮场景中高频使用的手持取食器具，覆盖家庭用餐、餐饮门店、集体食堂等绝大多数常规就餐场景，核心功能是通过叉齿穿刺、承托固态食物完成取食动作，适配面条、肉块、果蔬块等多种形态食材的取用需求，也可作为分餐环节的辅助器具完成食物的分拨、转移操作。设计过程中先从实际使用的人机交互逻辑切入，首先确定手持段的轮廓边界，整体握持段长度控制在100-120mm区间，截面采用带圆弧过渡的扁椭球形态，边缘全部做R0.8-R1.2mm的圆角处理，避免金属锐边划伤手掌，握持段的厚度从靠近叉齿端的4mm向尾端逐步收窄至2.5mm，既保证握持时的结构强度不会出现弯折变形，也能控制整体重量避免长时间持握产生的疲劳感。

　　叉齿部分的设计是整个结构的核心，本次采用四齿等距排布的结构方案，单齿宽度设置为3.2mm，齿间间隙控制在2.8mm，齿尖位置做15度的斜切收窄处理，保证穿刺食材时的阻力足够小，同时齿根位置设置R2mm的过渡圆弧，避免应力集中导致齿根断裂，也能减少食物残渣在齿缝间的残留，降低日常清洗的难度。叉齿段的总长度设置为65mm，齿身从根部到齿尖做0.3mm的厚度渐变，齿尖厚度控制在0.8mm，兼顾穿刺性能和齿尖的抗弯折能力，正常使用场景下承受15N的侧向力不会出现永久变形。整体结构的安装边界需要匹配常规餐具的收纳场景，叉子总长度控制在190mm，最大宽度为叉齿段的25mm，整体最大厚度不超过5mm，能够适配常规家用餐具抽屉的格挡尺寸、

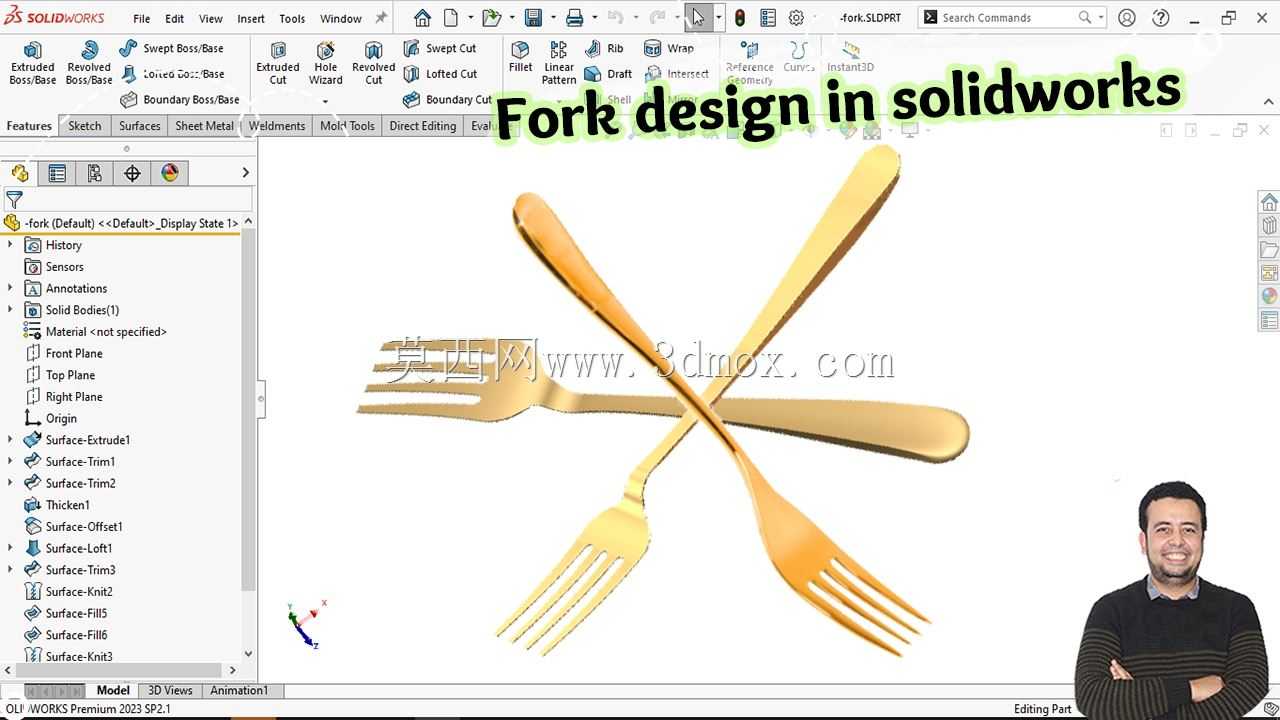

　　商用消毒柜的餐具摆放架间距，也能匹配便携餐具盒的内部容纳尺寸。建模过程中优先采用曲面放样的方式构建整体外轮廓，先绘制握持段的多个截面轮廓线和叉齿部分的引导线，通过曲面放样生成整体基础曲面后再做加厚处理，所有边缘位置的圆角采用全圆角过渡方案，避免出现棱角突兀的结构，表面处理预留0.1mm的抛光余量，可适配后续的镜面抛光、拉丝或者镀层工艺。结构验证阶段重点校核了两个核心工况，一是叉齿穿刺硬质食材时的齿根应力，通过施加垂直于齿尖的20N载荷模拟穿刺硬肉块的场景，齿根位置的最大应力远低于常用304不锈钢的屈服强度，不会出现塑性变形；二是握持段的抗扭性能，模拟日常使用中拧动食物的场景，在叉齿端施加10N·m的扭矩时，握持段的变形量小于0.

　　2mm，不会出现明显的弯折感。另外在叉肩位置也就是握持段和叉齿段的衔接处，做了宽度渐变的过渡处理，从握持段的18mm宽度平滑过渡到叉齿段的25mm宽度，既优化了整体的视觉比例，也避免了截面突变带来的应力集中问题，同时这个过渡段的弧度贴合手指抵住叉子的施力位置，使用时手指抵住该位置能够更好地控制穿刺力度，提升使用时的操控感。整个模型的曲面连续性达到G2级别，后续导入渲染模块后可以直接赋予金属材质生成效果展示图，也可以直接导出STEP格式用于后续的开模验证、手板打样环节，所有的尺寸参数都预留了工艺调整余量，针对不同的加工工艺比如冲压成型、精铸或者锻打，都可以在现有模型基础上快速调整壁厚和拔模斜度，不需要重新构建整体轮廓。
