聚氯乙烯SCH40异径三通管路配件

　　在民用给排水、化工流体输送、低压气动管路布设等场景中，异径三通是实现管路分支变径的核心连接件，这款聚氯乙烯材质的SCH40规格异径三通，适配美标SCH40壁厚系列的PVC管路系统，可直接在主管路不停段的情况下引出不同通径的支管，省去了额外加装变径接头的工序，降低管路节点的泄漏风险。从实际工程应用来看，这类PVC异径三通多用于常温常压的流体输送场景，包括建筑冷给水支路分流、园林灌溉管路分支、实验室酸碱废液管路汇流、小型水处理设备的内部管路连接，相比金属三通，聚氯乙烯材质自重更轻，耐弱酸弱碱腐蚀性能优异，不需要额外做防腐涂装处理，安装时仅需通过专用PVC胶粘剂粘接即可完成密封固定，施工效率远高于螺纹连接或焊接的金属管件。

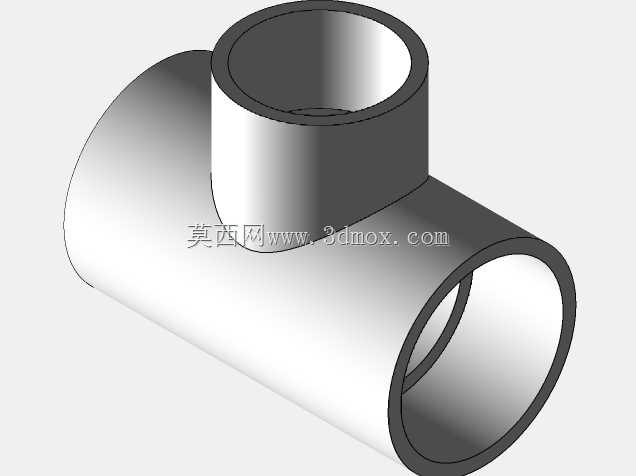

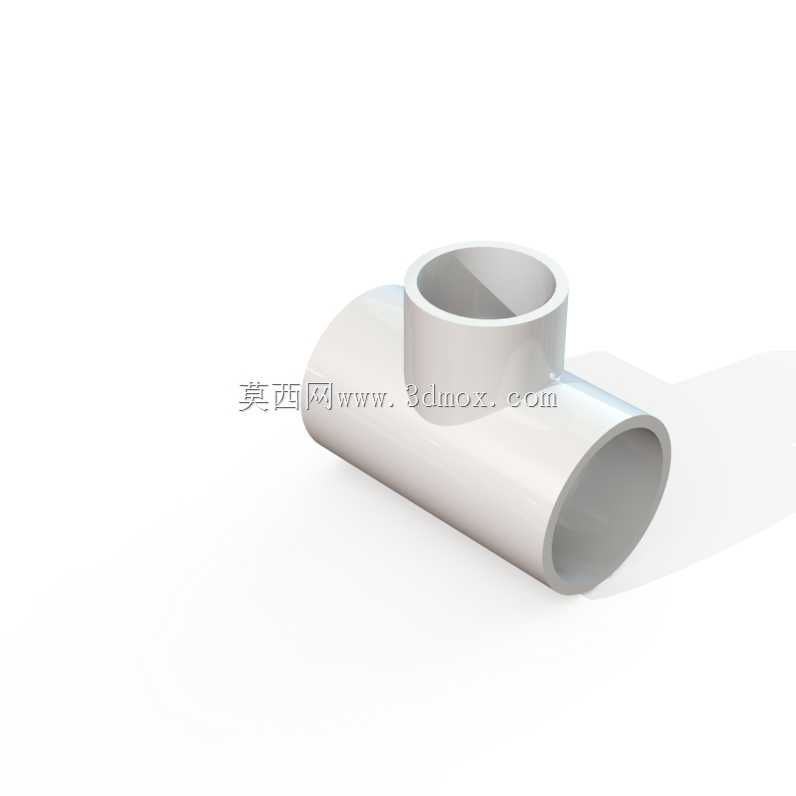

　　从结构设计逻辑来看，这款异径三通采用等径主管加垂直异径支管的T型布局，主管两端为同规格的承插接口，支管接口通径小于主管通径，三个接口的承插深度严格匹配SCH40系列管材的插入深度要求，粘接时管材插入承口后可形成足够长度的密封结合面，避免承压时出现接口脱开的问题。整体流道采用圆弧过渡设计，主管与支管的交汇位置没有直角锐边，可减少流体流经节点时的湍流阻力，降低管路系统的压力损失，同时避免流体中的杂质在交汇位置沉积堵塞，尤其是在输送带有微小固体颗粒的流体时，圆弧过渡的流道可有效减少颗粒对管壁的冲刷磨损，延长管件的实际使用寿命。

　　外形尺寸与安装边界方面，这款三通的主管轴线与支管轴线垂直相交，三个接口的端面均做了倒角处理，方便安装时管材顺利插入承口，不会刮伤管材外壁的粘接面。管件本体的外壁厚度均匀，承口位置做了局部加厚处理，可承受SCH40管路系统对应的额定工作压力，安装时需要预留足够的操作空间，主管两端的管材直线段长度至少要满足承插深度加20mm的安装余量，支管侧需要预留出支管安装及后期维护的操作空间，避免与周边其他管路或设备结构产生干涉。在管路排布设计时，这类异径三通的安装位置要尽量避开管路应力集中的区域，不要将三通作为管路的承重支撑点，长管路布设时要在三通两侧合适位置加装管卡固定，避免管路运行时的振动传递到粘接接口位置，长期振动导致接口开胶泄漏。

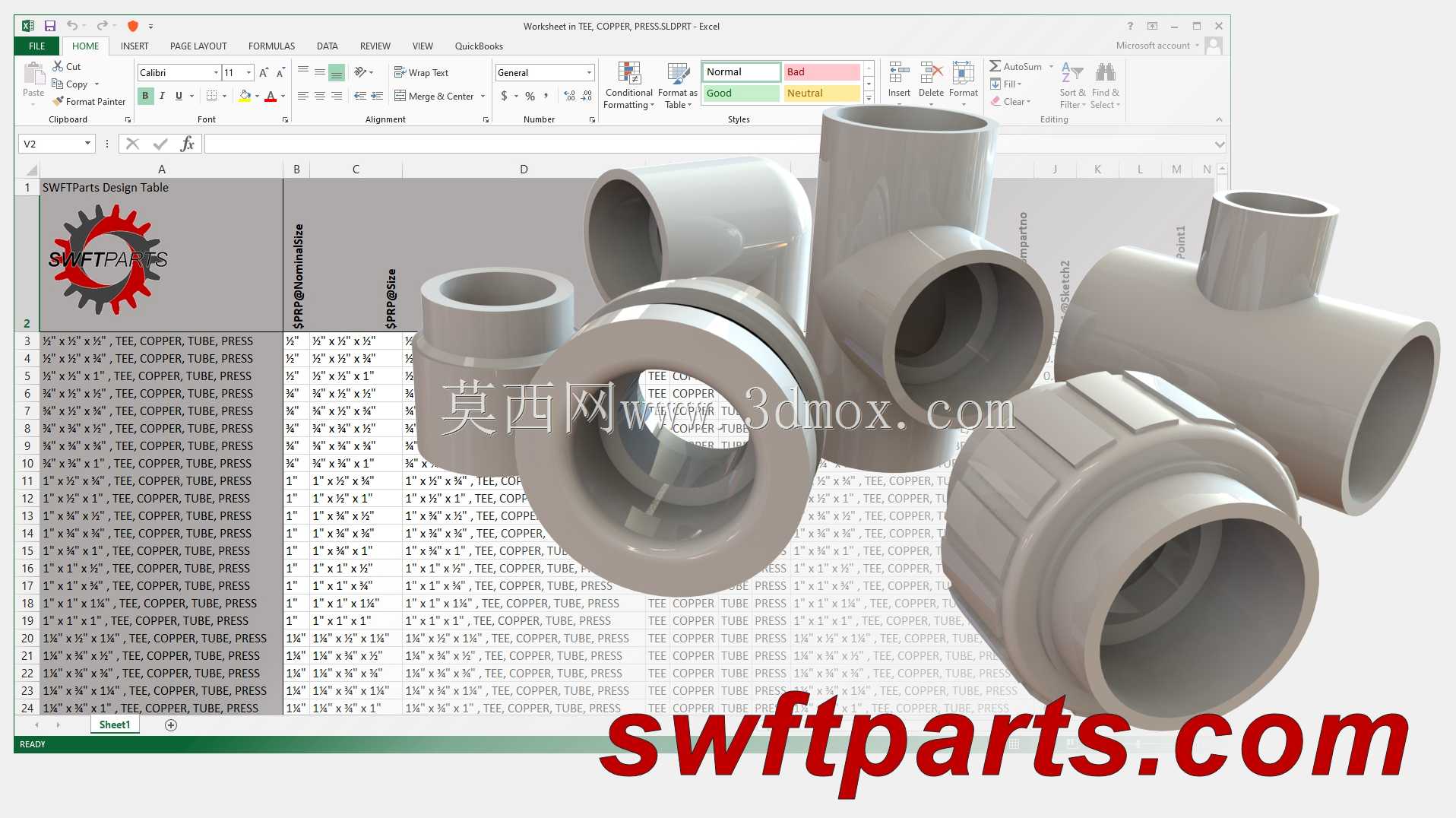

　　从建模实现的角度来看，这款模型的参数化设计覆盖了SCH40系列PVC异径三通的全系列尺寸配置，建模时先以主管通径、支管通径为核心驱动参数，关联承插深度、壁厚、过渡圆弧半径、承口倒角角度等从属参数，修改主管或支管的通径参数时，整个模型的所有尺寸可自动更新，不需要重复绘制草图。流道部分的建模优先保证内壁的光滑过渡，交汇位置的圆角参数需要根据不同通径组合做匹配调整，避免出现流道截面积突变的情况；外壁的建模要保证壁厚均匀，尤其是承口与本体连接的位置，要做平缓的壁厚过渡，避免注塑生产时出现缩痕或应力集中的问题，实际生产中这类PVC管件采用注塑工艺成型，建模时预留的脱模斜度符合PVC材质的注塑成型要求，承口内壁的脱模斜度可保证管件顺利脱模，同时不会影响承插配合的紧密性。

　　在实际选型应用时，需要根据管路的工作压力、输送介质特性、管路通径匹配要求选择对应规格的异径三通，这款SCH40规格的PVC三通仅适用于常温工况，输送介质温度不能超过PVC材质的长期使用温度范围，不能用于高温流体输送或高压气体管路，安装前需要确认管材与管件的规格匹配，粘接前要将承口内壁与管材外壁的粘接面擦拭干净，均匀涂抹专用胶粘剂后快速插入定位，粘接完成后需要静置足够的固化时间再进行管路试压，试压过程中要逐个检查接口位置是否存在渗漏情况。在三维管路布线设计中，调用这款参数化模型时，可直接根据管路的通径要求选择对应配置，模型自带的接口基准轴与配合面可直接与管路模型完成装配配合，不需要额外调整装配位置，可大幅提升管路布设的设计效率，同时模型的外形尺寸准确，可用于管路安装的干涉检查，提前预判安装过程中可能出现的空间冲突问题，减少现场安装时的整改工作量。
