威廉哈里斯设计款蒸汽驴动力装置

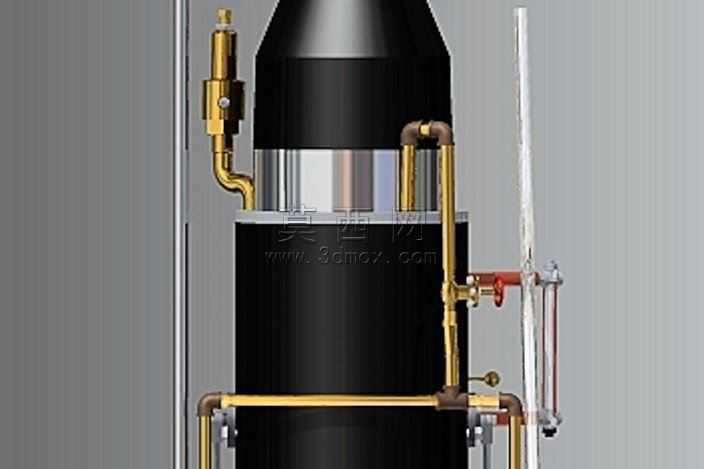

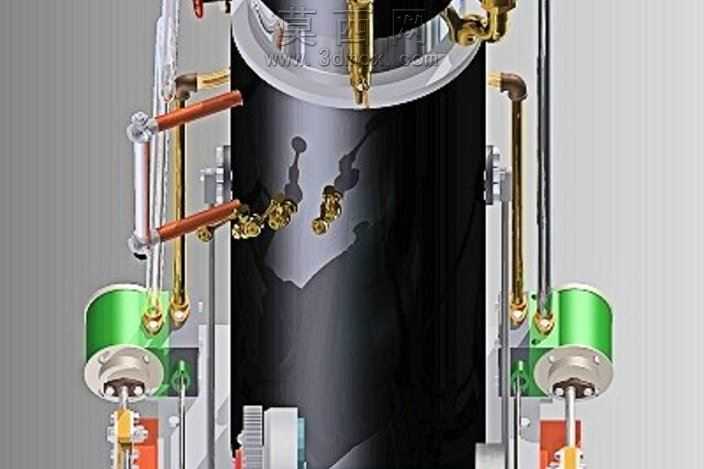

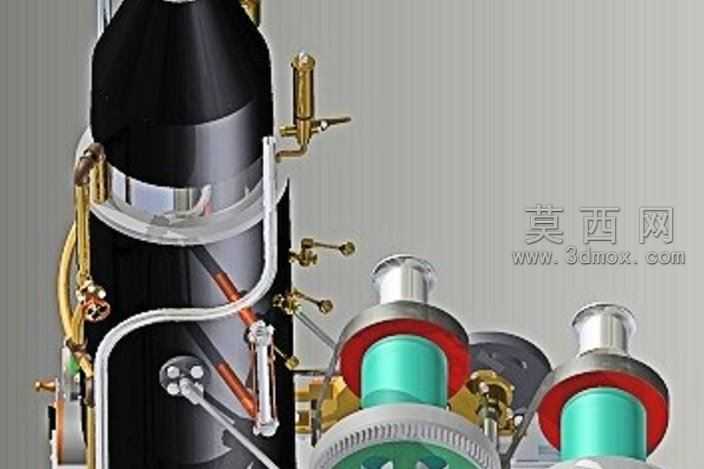

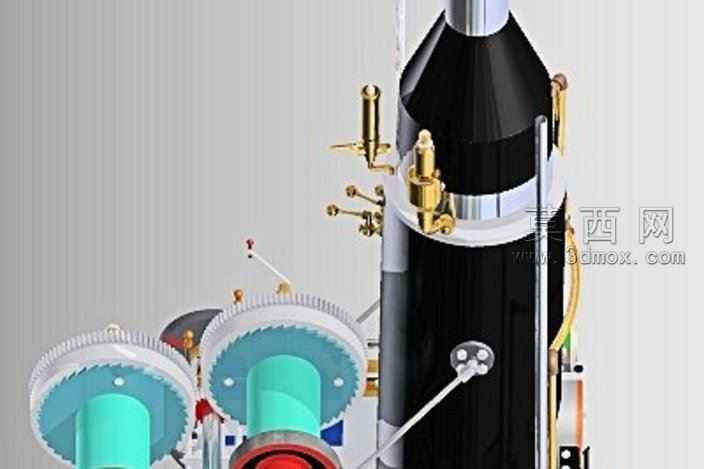

本作品为复刻威廉·哈里斯经典设计的蒸汽动力装置三维建模成果，建模过程以Inventor软件为核心载体，严格遵循原设计的结构比例完成全零件参数化搭建，整体在原设计基础上做了等比例放大调整，完整还原了蒸汽动力装置的运行逻辑与外观特征。建模阶段首先梳理蒸汽动力系统的核心组成逻辑，从立式锅炉主体开始搭建，先完成黑色承压锅炉罐体的曲面建模，精准还原罐体顶部的封头结构、侧面的管路接口定位，再逐一搭建外置的铜质供汽管路、控制阀组，每一处管路的弯折弧度、接头的连接结构都严格参照蒸汽动力系统的实际装配逻辑制作，保证管路走向符合蒸汽输送的功能需求，避免出现结构干涉问题。接下来完成核心动力输出组件的建模，包含两组带青绿色缸套的汽缸、红色密封端盖、银色活塞推杆，以及下部的传动齿轮组、飞轮结构，每个零件都做了精准的配合公差预留，齿轮的齿形参数、活塞与缸套的配合间隙都符合机械设计的规范要求，能够直观演示蒸汽从锅炉输出后推动活塞往复运动、再通过曲柄结构转化为旋转动力输出的完整过程。材质与渲染阶段针对不同零件的材质特性做了区分处理，锅炉罐体采用黑色哑光金属材质搭配局部镀铬亮面装饰条，还原老式蒸汽设备的金属质感；铜质管路与阀门做了做旧黄铜材质处理，模拟长期使用后的金属氧化质感；汽缸缸套采用亮面青绿色烤漆材质，端盖采用红色哑光漆面，传动齿轮与金属结构件采用银色抛光钢材材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染后整体画面层次分明，金属质感真实自然，能够清晰区分不同功能的结构部件。设计过程中重点梳理了蒸汽动力装置的管路连接逻辑与动力传递路径，对原设计中容易出现结构干涉的管路位置做了细微的布局优化，既保留了原设计的复古机械美感，又保证了整体结构的合理性，所有零件都可拆分用于装配演示，能够直观展现老式蒸汽动力设备的运行原理与精巧的机械结构设计。
