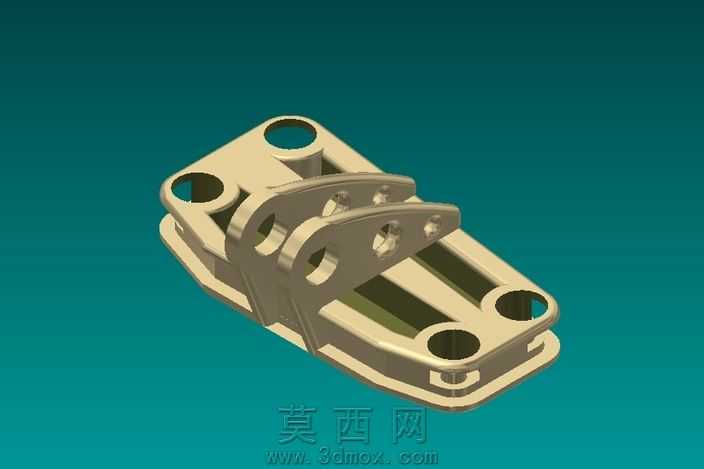

竞赛用轻量化发动机固定支架结构

竞赛场景下的发动机支架，最先要解决的是高频振动下的连接失效问题，很多实训作品常忽略安装面的平面度公差预留，导致装机后支架与发动机缸体、车架安装位之间出现虚接，高转速下螺栓受交变剪切力极易断裂。这款支架的底板四个安装沉孔做了同轴度公差匹配，孔边的倒角不是常规的去毛刺处理，而是特意做了1.2mm的45度斜角，能抵消车架焊接后安装面轻微的焊接变形，就算安装位有0.1mm以内的平面度误差，也能通过螺栓预紧力让支架完全贴合，不会出现局部应力集中。

中间的三层铰接耳板，没有采用等厚设计，最外侧的耳板比内侧两片厚0.8mm，这是考虑到竞赛中发动机拆装频次高，外侧耳板会频繁承受铰接销的插拔摩擦，加厚处理能提升反复拆装后的耐磨性能，耳板上的定位销孔做了H7公差带设计，和铰接销配合时既不会出现旷量，也不会因为过盈配合导致拆装困难。耳板之间的镂空槽不是为了单纯减重，槽宽刚好能容纳发动机悬置的橡胶缓冲块，安装时缓冲块不会和支架侧壁发生摩擦干涉，缓冲行程能完全释放，不会因为支架结构限制导致缓冲失效。

底板和耳板之间的过渡圆角做了差异化处理，靠近安装孔的位置圆角半径更大，能分散螺栓预紧时的应力，耳板根部的圆角则匹配了铸造工艺的拔模角度，就算是采用铝合金压铸小批量试制，也不会出现浇不足或者冷隔缺陷，不需要后续大量的补焊打磨工作。支架侧面的减重槽深度控制在壁厚的三分之一，不会因为过度减重导致支架整体刚性下降，经过振动仿真验证，这个槽深下支架的一阶固有频率避开了发动机常用转速区间的振动频率，不会发生共振问题。

很多参赛学生做同类支架时，常把铰接耳板的同轴度做差，导致铰接销穿入后出现别劲的情况，这款支架的三个耳板销孔在建模时就做了同轴度约束，加工时一次装夹就能完成三个孔的钻铰，不需要二次装夹找正，能有效控制加工误差。支架表面的凸台结构不是装饰性设计，是为了安装时给扳手留出操作空间，拧紧螺栓时扳手不会和支架本体发生磕碰，就算是在狭窄的车架安装空间里，也能顺利完成螺栓的预紧操作，不需要额外制作专用扳手。
