模块化欧标插座组合单元结构设计

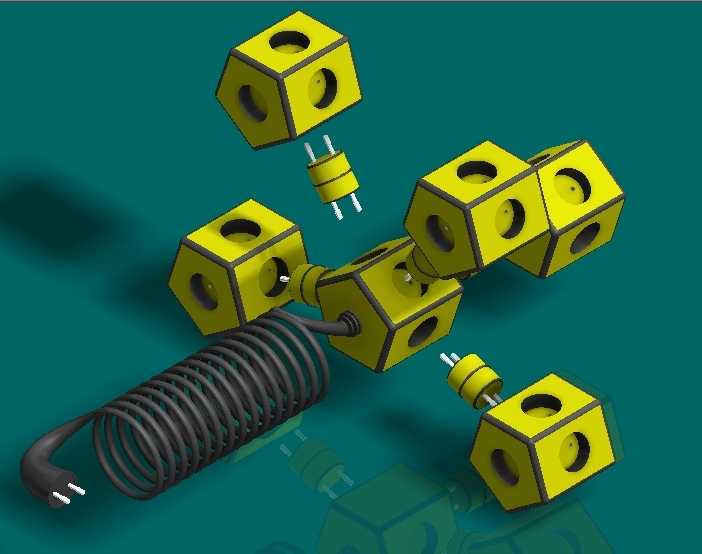

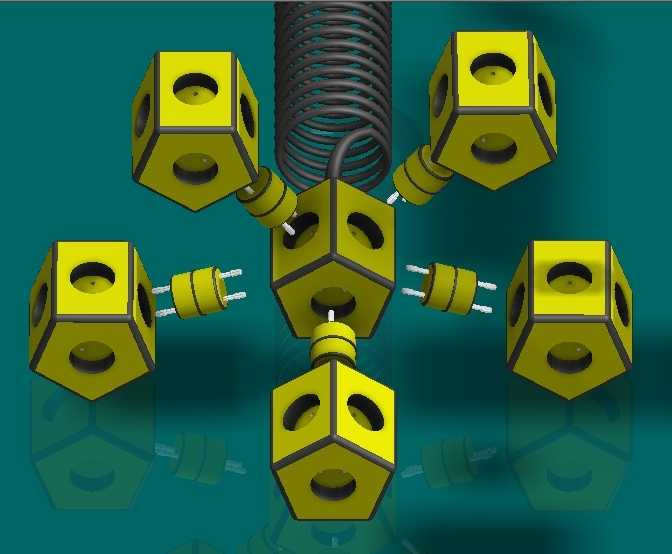

　　这套模块化欧标插座组合单元，最初是为分布式低压配电场景下的快速布线需求开发的，在工业现场的临时供电工位、模块化生产线的电力接驳节点、展会临时配电系统这类需要频繁调整供电点位的场景里，传统固定插座的布线改造成本高、适配性差的问题一直存在，这套结构就是针对这类痛点做的设计。整个单元的核心设计思路是采用通用基础单元加功能拓展模块的组合逻辑，基础单元采用正六面体的壳体结构，每个立面都预留了标准的接驳接口，既可以作为独立的插座单元单独使用，也可以通过配套的连接组件实现多单元的任意拼接组合，不需要额外定制转接件，就能根据现场的供电点位数量、安装空间的形状，拼接成不同形态的供电组，比如在狭窄的设备间隙里可以拼接成一字型排布，在工位集中的区域可以拼接成簇状结构，最大化利用安装空间。

　　基础单元的每个接驳面都做了统一的接口公差设计，连接销的配合间隙控制在0.1mm以内，拼接后单元之间的同轴度偏差不超过0.2mm，既保证拼接后的结构稳定性，也能实现快速拆装，不需要借助专用工具，徒手就能完成单元的组合与拆分。配套的连接模块除了实现结构上的固定，内部集成了导电连通结构，拼接完成后就能自动实现电路的连通，不需要额外做接线操作，大幅降低现场布线的工作量。附加模块包含不同规格的插座适配头，覆盖7/16、CEE等常见的欧标供电接口规格，可以根据实际接入的设备插头类型，在基础单元的任意接驳面更换对应的适配模块，不需要更换整个插座单元，就能适配不同的供电需求。

　　从安装边界来看，单个基础单元的外接圆直径控制在50mm以内，单元拼接后相邻插座接口的中心距保持在35mm，能保证常规尺寸的电源插头插入后不会和相邻接口的插头产生干涉，不管是明装在设备机架侧面，还是嵌入到工作台的配电面板里，预留的安装固定孔位都兼容常规的M4螺丝固定规格，安装孔的位置公差符合通用配电安装件的标准，不需要额外重新打孔适配。在结构强度设计上，壳体采用的是加强筋内嵌的结构，六面体的每个棱边都做了圆角过渡，既避免安装过程中棱边划伤操作人员，也能提升壳体的抗冲击性能，在现场临时搬运、频繁拆装的使用场景下，壳体不会因为轻微磕碰出现开裂、接口变形的问题。

　　内部的导电接触件采用的是弹性卡接结构，插头插入后的接触压力保持在合理区间，既不会因为插拔力过大导致使用不便，也能保证大电流通过时的接触可靠性，避免接触电阻过大引发的发热问题。这套结构在设计的时候还考虑了后续的拓展性，预留的标准接驳接口除了可以接插座适配模块，后续还可以拓展开关模块、电压指示模块、过载保护模块等功能件，不需要改动基础单元的主体结构，就能实现功能的升级，对于需要分阶段搭建配电系统的场景来说，可以根据实际的预算和使用需求逐步添加功能模块，降低初期的投入成本。在实际的设备配套场景里，这套模块化单元也可以直接集成到模块化生产设备的机身结构里，作为设备的外接供电接口组，根据设备不同工位的供电需求，灵活调整接口的数量和类型，比传统的定制开孔安装插座的方式，设计灵活性更高，后期维护更换也更方便，单个模块出现故障的时候，只需要拆下对应的故障模块更换即可，不需要拆解整个配电结构，大幅缩短维护停机时间。
