复古立式蒸汽锅炉工业设备三维设计

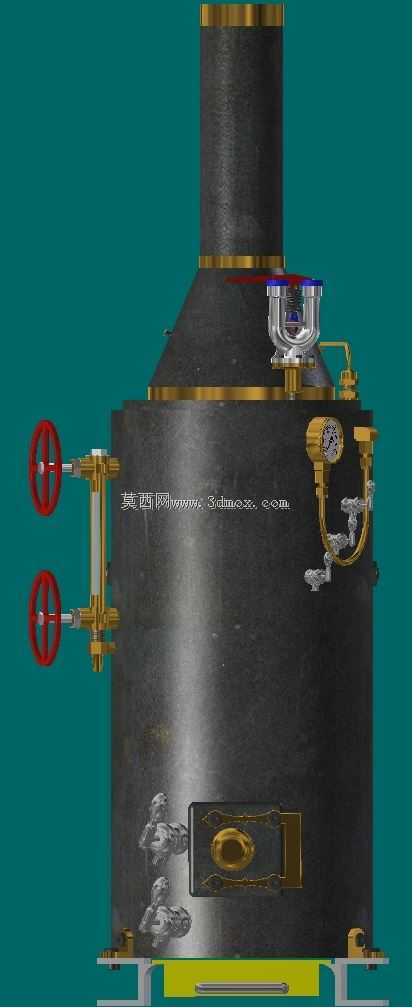

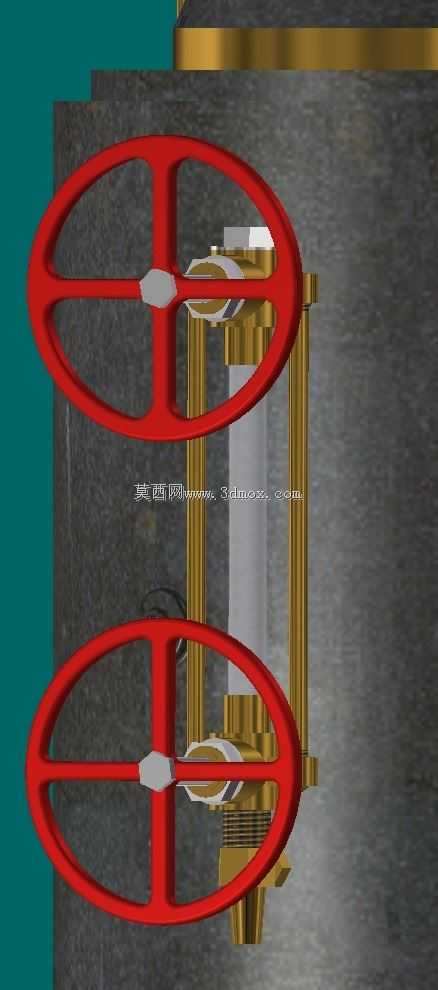

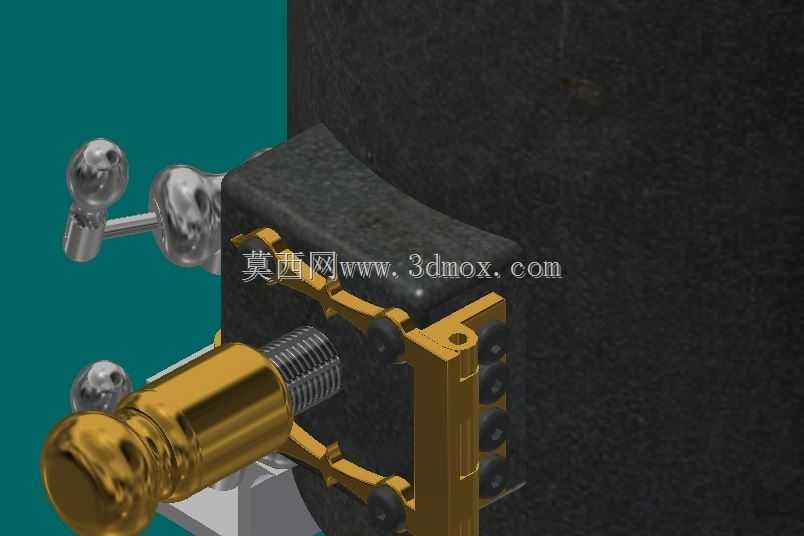

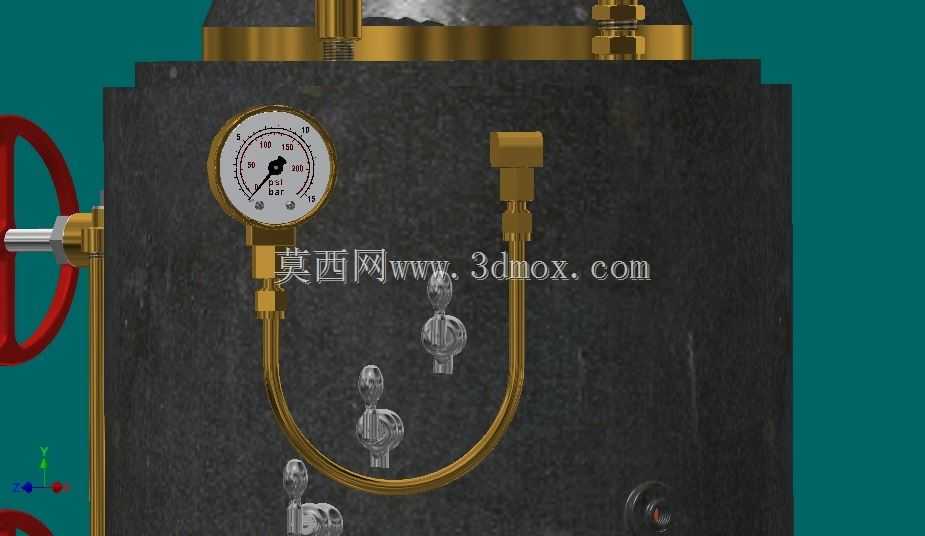

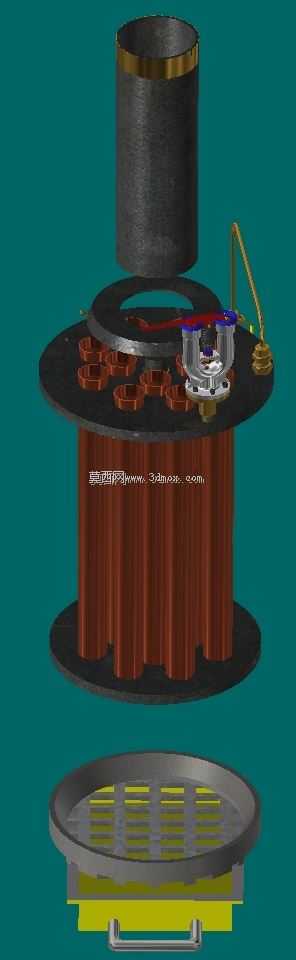

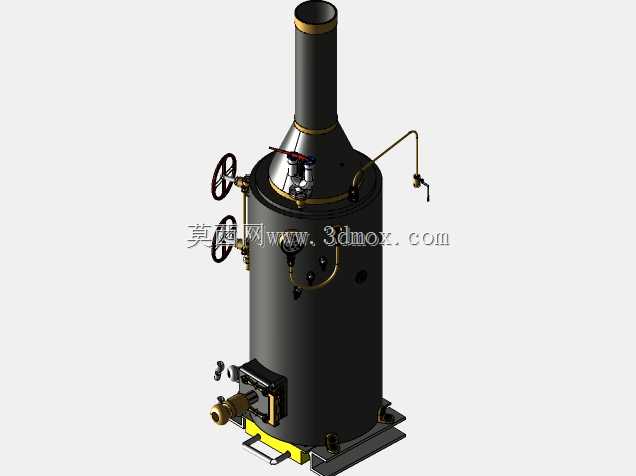

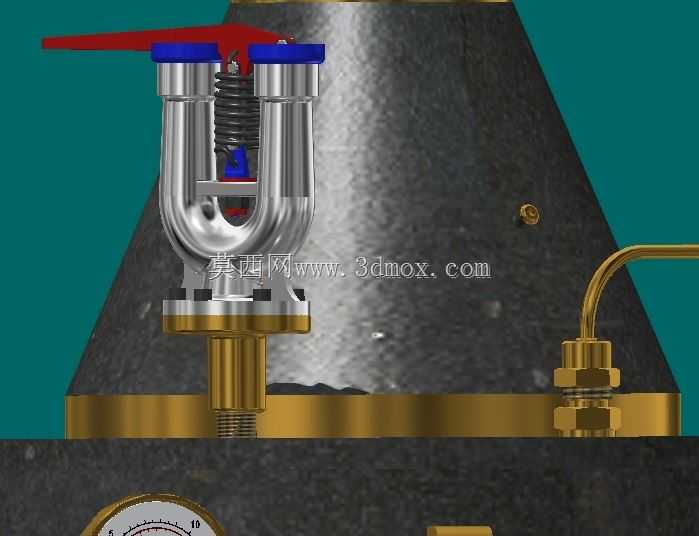

该立式蒸汽锅炉三维模型，还原了早期工业动力场景中经典的燃煤蒸汽发生设备结构，可广泛适配复古工业场景搭建、蒸汽动力系统教学演示、工业遗产数字化复原、蒸汽朋克风格创意内容制作等应用场景，在工业科普展项、复古动力装置仿真、影视道具预演等领域都能发挥对应的参考价值。作为蒸汽动力系统的核心发生装置，这款设备的核心用途是通过燃煤燃烧释放的热量加热锅筒内的水体，产出具备稳定压力参数的饱和蒸汽，为配套的蒸汽动力设备、工业加热工序、蒸汽驱动装置提供符合工况要求的蒸汽介质，是早期工业生产、小型动力供应场景中不可或缺的核心热源与动力源设备。从功能特性来看，模型完整还原了锅炉的核心功能模块：锅筒主体采用立式圆柱结构搭配锥形排烟段，最大化压缩设备的地面占用面积，适配小型厂房、移动动力单元的紧凑安装需求；侧面配置的双路截止阀组可独立控制进水、蒸汽输出的管路通断，搭配不同口径的管路适配不同流量的介质输送需求；锅筒侧方集成的压力表与液位监测组件，可实时反馈锅筒内部的蒸汽压力与水体液位，为运行工况调整提供直观的数据参考，避免出现干烧、超压等安全隐患；顶部设置的安全阀组件可在压力超过阈值时自动泄压，保障设备运行的安全性；侧下方的燃烧室炉门采用密封式结构，搭配可调节的通风口，可根据燃烧需求调整进风量，控制燃煤的燃烧效率，同时方便添加燃料与清理燃烧后的灰渣；顶部延伸的排烟筒可将燃烧产生的烟气引导至指定区域排放，优化作业区域的环境条件。在设计思路上，这款模型遵循了早期立式锅炉的成熟结构逻辑，将燃烧换热、压力监测、安全防护、介质输送、操作控制等模块进行集成化布局，所有操作部件均设置在设备侧方的人体工程学操作高度范围内，操作人员无需登高即可完成阀门调节、压力查看、燃料添加等常规操作，大幅降低日常运维的操作难度；外露的管路与阀组均采用法兰连接结构，方便后期的部件检修与更换，降低设备的全生命周期维护成本。从安装边界来看，这款立式锅炉整体为竖直布局结构，底部为平整的安装基座，可直接固定在混凝土基础或钢制安装平台上，设备侧面预留的管路接口均采用标准法兰尺寸，可直接对接通用规格的蒸汽管路、进水管路与排污管路，安装时仅需在设备侧方预留不小于半米的操作维护空间，顶部排烟筒对接排烟管道即可完成基础安装，无需额外搭建复杂的支撑结构，适配多种不同的安装场地条件。模型对设备的外观细节也做了充分还原，金属材质的锅筒表面做了旧化质感处理，黄铜材质的阀件、压力表边框与金属管路形成鲜明的材质对比，既还原了工业设备的厚重质感，也清晰区分了不同功能的部件，方便使用者快速识别各个功能模块的位置与作用。
