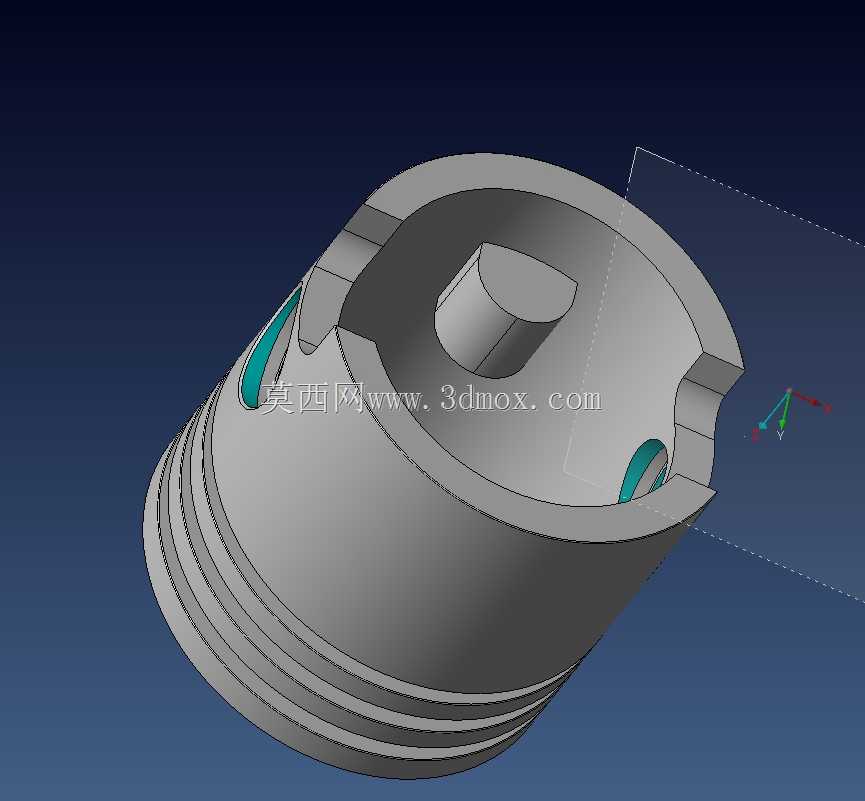

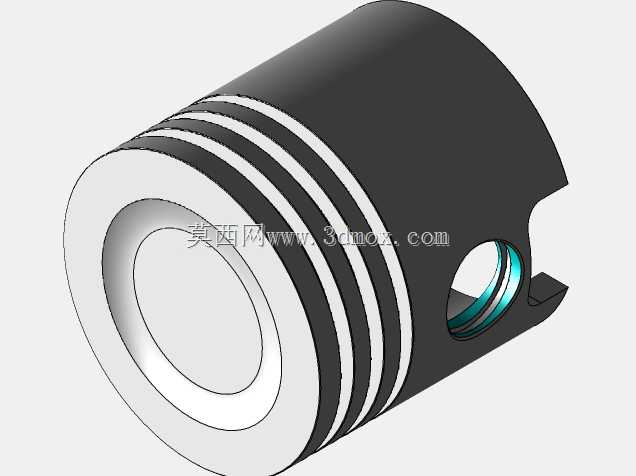

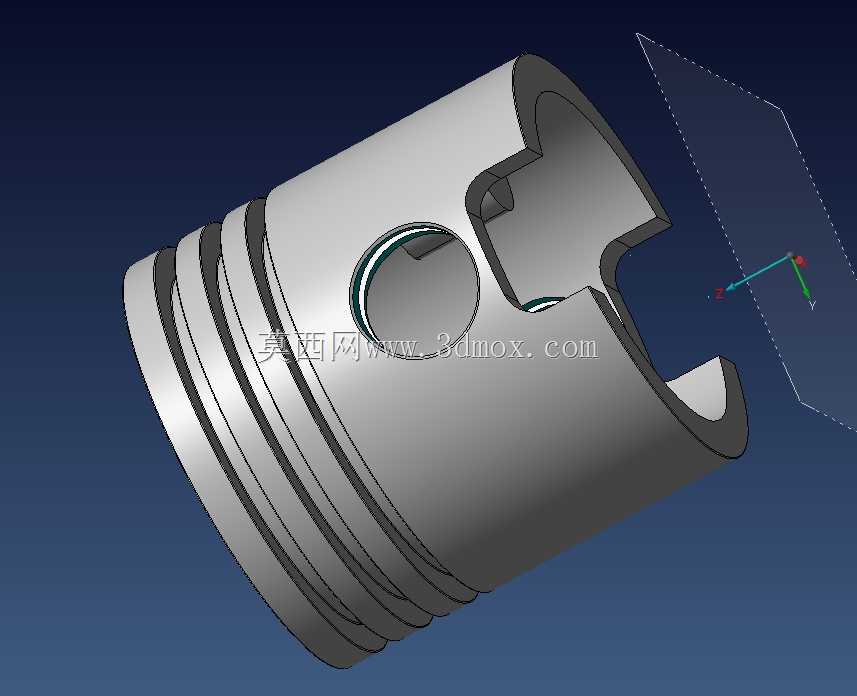

CA6140车床用活塞式结构零件三维造型

　　在普通卧式车床的日常运维与备件修配场景中，这类带侧孔与外螺纹的回转类活塞结构零件，是CA6140车床操纵机构里负责压力传递与行程限位的核心配套件，不少车间在做老设备项修、备件国产化替换时，经常会遇到原厂备件采购周期长、适配尺寸偏差的问题，这类精准还原结构细节的三维造型，能直接给测绘建模、数控加工编程提供可靠的参照基准。从实际使用场景来看，该零件安装在车床主轴箱侧的操纵油路空腔内，外圆的多道环槽是用来安装密封胶圈的，工作时要在腔体内做轴向往复移动，靠端面的凸台结构推动拨叉完成档位切换，侧壁的两个对称斜孔是润滑油通道，能在往复运动过程中把箱体内的润滑油引导到配合面之间，避免长期干磨出现拉缸、卡滞的故障。做这个零件的结构设计时，

　　首先要考虑的是安装边界的适配性：外螺纹的大径、螺距必须和腔体端盖的内螺纹完全匹配，拧入后要保证活塞的轴向行程不超差，端面凸台的偏心位置、高度尺寸要和拨叉的卡槽完全对齐，不然装上去会出现挂档不到位、脱档的问题；侧壁的斜孔角度不能随意改动，角度偏差过大会导致润滑油路错位，供油不足会加速配合面磨损，活塞外圆和腔体内孔的配合间隙要控制在合理范围，间隙太大容易漏油泄压，间隙太小则会出现热胀卡滞，尤其是车床连续加工几小时后主轴箱温度升高，零件热变形量如果没提前预留，很容易出现操纵卡涩的问题。从建模逻辑上来说，做这类回转类机加工零件，首先要以零件的回转中心为基准建立主坐标系，先通过旋转特征做出主体的外轮廓、内凹腔、外螺纹基底与环槽结构，

　　再做出端面的偏心凸台，这里要注意凸台和主体的衔接处要做小圆角过渡，避免加工时出现应力集中，长期受往复推力出现断裂；侧壁的两个斜孔需要先建立对应的辅助基准面，保证孔的轴线与回转轴线的夹角、孔的位置度符合装配要求，孔口处也要做倒角处理，去除加工毛刺的同时，也能避免安装密封件时刮坏胶圈。很多新手建模的时候容易忽略工艺细节，比如外螺纹的收尾结构、环槽的槽宽与槽深的公差匹配、斜孔与内型腔的相贯线处理，这些细节如果没做对，后续生成的加工图纸拿到车间，车工在加工时很容易出现工艺歧义，做出来的零件装不上。另外这类零件在实际加工时，一般是用圆钢下料，先车削外圆、内孔、螺纹与环槽，再上分度头或者加工中心铣端面凸台、钻斜孔，

　　建模时的特征顺序最好和实际加工工序对应上，这样后续出工程图、做数控编程的时候，能直接提取对应的特征参数，减少重复核对尺寸的工作量。在车床的实际运行过程中，这个零件要承受频繁的往复冲击载荷，所以建模时还要考虑零件的壁厚均匀性，内凹腔的深度不能过深，避免底部壁厚太薄，受推力时出现变形；外圆的环槽位置要避开应力集中区域，槽的边缘不能有尖角，不然长期受油压和往复摩擦力作用，容易在槽边出现裂纹。不少车间在做这类备件的自制加工时，之前靠手工测绘经常会把斜孔的角度、凸台的偏心量测错，导致做出来的零件装车后操纵手感生涩，甚至挂不上档，有了精准的三维模型后，可以直接在软件里做装配模拟，把零件放到对应的主轴箱腔体装配体里，检查轴向行程是否足够、凸台和拨叉是否干涉、斜孔是否和油路对齐，提前把尺寸偏差问题排查掉，减少试装返工的成本。另外做这类零件的三维造型时，不要随意添加无关的装饰特征，所有结构都要对应实际的加工与装配需求，比如外圆上的环槽数量、宽度，都是对应密封件的规格来的，不能随便增减；内型腔的台阶尺寸是和推杆的配合尺寸对应，建模时要严格按照实际装配关系来定尺寸，不能凭感觉画。对于刚接触机床备件建模的工程师来说，这类零件是很典型的回转类带辅助特征的机加工件，建模过程中能练习到旋转特征、辅助基准建立、孔特征、倒角圆角、螺纹修饰这些常用的建模命令，同时也能理解机加工零件的工艺合理性要求，避免画出那种只能看不能加工、不能装配的理想化模型。
