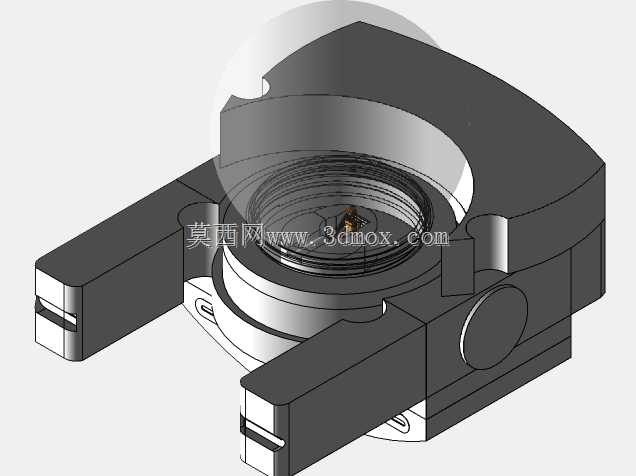

CA6140车床专用刀架支撑锁紧组件结构

　　在普通卧式车床的切削加工场景里，刀架系统的定位精度与锁紧可靠性直接决定了工件的加工尺寸公差与表面粗糙度，本次拆解建模的组件正是CA6140车床方刀架下方的核心支撑锁紧结构，承担着刀架转位后的精准定位、切削过程中的刚性承载以及手动锁紧的力传递作用。从实际加工工况来看，车床在进行外圆车削、端面切削、切槽甚至断续切削时，切削力会通过刀杆传递到刀架底座，再分散到这个支撑组件上，因此结构的刚性设计是首要考量点，建模时完全还原了铸件本体的壁厚分布，主体承载区域的壁厚设置为12mm，两侧伸出的安装耳厚度为8mm，既避免了壁厚过薄导致的切削振颤，也不会因为壁厚过大增加不必要的转动惯量，影响刀架转位的操作手感。

　　结构的核心功能分为三个部分，首先是中部的环形定位止口，这个止口与刀架转位轴采用H7/h6的间隙配合，建模时严格还原了止口端面的平面度要求，止口深度设置为15mm，足够的配合长度可以保证刀架转位后不会出现径向窜动，哪怕是在强力切削时，刀杆受到的径向切削力也能通过这个长止口均匀传递到下方的中拖板，不会出现偏载导致的让刀现象。其次是两侧的安装导向槽，这两个对称的槽结构是用来和中拖板上的定位凸台配合的，槽宽的尺寸公差按照IT7级设置，槽的侧面做了0.5mm的倒角，既方便装配时的导向导入，也能避免长期使用后边缘磕碰产生的毛刺影响定位精度，槽的底部设计了两个M6的螺纹安装孔，孔位的位置度公差控制在0.1mm以内，保证组件安装后与中拖板的贴合面完全贴合，不会出现安装间隙。

　　设计思路上完全遵循了车床手动操作的人机工程要求，组件侧面的圆形凸台是锁紧手柄的转轴安装位，凸台中心与环形止口中心的中心距经过反复校核，保证锁紧手柄转动时，内部的锁紧楔块可以顺畅地顶紧转位轴，不会出现卡滞或者锁紧力不足的问题。建模时特意还原了凸台内部的通孔结构，这个通孔是用来穿装锁紧转轴的，孔的内壁做了Ra1.6的粗糙度要求，减少手柄转动时的摩擦阻力，操作时只需要施加15N左右的力就可以完成刀架的锁紧与松开，符合一线操作工人的使用习惯。从安装边界来看，组件的整体外形尺寸控制在120mm×100mm×65mm，完全适配CA6140车床中拖板的安装空间，不会和横向进给的丝杠防护罩、冷却水管支架产生干涉，安装时只需要将两侧导向槽对准中拖板凸台推入，拧紧两个M6内六角螺钉即可完成装配，后期维护时拆卸也十分方便，不需要额外拆解其他刀架部件。

　　从实际使用的耐久性角度考虑，建模时在所有的应力集中位置都做了圆角过渡，比如环形止口与主体平面的交接处做了R2的圆角，两侧安装耳与主体的连接位置做了R3的圆角，避免长期承受交变切削力时出现应力开裂的问题。组件的上表面是与方刀架贴合的安装面，平面度要求控制在0.02mm以内，表面粗糙度Ra1.6，保证刀架安装后与主轴轴线的平行度符合车床的精度检验标准，不会因为贴合面的平面度误差导致装夹的刀具出现角度偏差，影响加工精度。另外在环形止口的内侧，建模时还原了一圈宽3mm、深2mm的储油槽，这个槽的作用是存储润滑脂，减少转位轴与止口之间的磨损，长期使用后只需要定期在储油槽内补充润滑脂，就可以保证刀架转位的顺畅性，延长部件的使用寿命。

　　对于结构设计从业者来说，这个组件的建模逻辑完全遵循了机床部件的设计规范，没有多余的冗余结构，每一处几何特征都对应明确的功能需求：伸出的两个支臂是为了分散安装应力，侧面的凸台是为了布置锁紧机构，环形止口的长度是为了保证定位刚性，甚至倒角、圆角的尺寸都结合了实际加工的工艺性，铸件的所有拔模斜度都设置为1:20，符合普通砂型铸造的工艺要求，不需要后续做过多的机加工修正，能有效降低生产制造成本。在进行三维建模时，所有的配合面都单独做了几何公差的标注参考，装配关系完全按照实际机床的装配顺序设置，可以直接用来做装配干涉检查、运动仿真，也可以作为普通车床维修测绘的参考模型，帮助维修人员快速理解刀架支撑部分的结构原理，判断故障位置。
