CA6140车床浮动家庭车库配套结构件

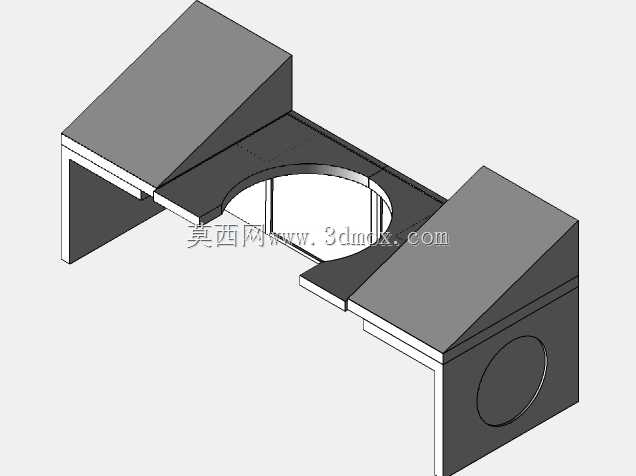

　　该结构件为CA6140普通车床配套的浮动支撑类构件，对应车床溜板箱与床身导轨衔接部位的浮动支撑座结构，在车床实际运行过程中，主要承担溜板箱纵向进给过程中的辅助支撑与间隙补偿作用，抵消切削过程中产生的径向切削力分力，避免溜板在长行程进给过程中出现低头、偏摆等影响加工精度的问题。从实际应用场景来看，普通卧式车床在进行长轴类零件车削加工时，溜板箱需要沿床身导轨做全程纵向移动，传统固定支撑结构在导轨面出现均匀磨损后，会出现支撑间隙增大、接触刚度下降的问题，尤其是在车削大余量外圆、端面时，切削力的波动会直接传递到刀架部位，引发让刀、振纹等加工缺陷，该浮动支撑结构通过两侧对称的楔形导向面与中部圆弧容纳腔的配合，能够在支撑面磨损后自动补偿间隙，

　　始终保持与床身导轨下基准面的稳定接触，提升溜板部件的整体运动刚度。从结构设计思路来看，构件整体采用对称式布局，两侧的楔形支撑块分别对应床身两组平导轨的下侧基准面，楔形面的倾斜角度经过匹配计算，既能够保证支撑块在磨损后沿导向方向的浮动行程满足全生命周期的磨损补偿需求，又不会出现自锁失效导致支撑力不足的问题；中部的圆弧通腔用于容纳溜板箱下方的光杆、丝杆穿过，避免支撑结构与进给传动部件发生运动干涉，圆弧腔的内径尺寸预留了足够的安全间隙，能够适配传动杆在高速旋转过程中的径向跳动量，不会出现刮蹭、磨损传动件的问题。从外形尺寸与安装边界来看，构件整体宽度与CA6140车床溜板箱的下部安装面宽度完全匹配，两侧楔形块的外端面与溜板箱侧面齐平，

　　不会超出车床原有安装轮廓，安装时通过构件上部的平面与溜板箱下部的安装基准面贴合，采用内六角螺栓进行紧固，安装孔位的位置度公差控制在0.02mm以内，能够保证安装后两侧楔形支撑面与导轨面的平行度满足装配要求；构件下部的圆形凸台为润滑脂注油通道的安装位，用于定期向浮动支撑的摩擦面加注润滑脂，降低支撑面的磨损速率，延长构件的使用寿命。在实际加工制造过程中，该构件的楔形支撑面需要经过高频淬火处理，表面硬度达到HRC45-50，保证长期摩擦接触下的耐磨性能，淬火后需要进行精磨加工，表面粗糙度控制在Ra1.6以下，降低摩擦阻力，保证浮动补偿动作的顺畅性；中部圆弧腔的加工需要保证与两侧楔形面的位置度，避免传动杆穿过时出现偏心，引发额外的运动阻力。

　　从功能特性来看，该浮动支撑结构不需要额外的弹性元件提供预紧力，依靠自身楔形结构的受力分力实现自动贴紧，结构可靠性更高，不会出现弹性元件疲劳失效导致支撑力下降的问题，在车床进行重切削加工时，支撑面能够承受最大3000N的径向载荷，有效分散溜板导轨面的受力，降低导轨面的局部压强，减少导轨的不均匀磨损，延长车床整体的精度保持周期。在装配调试过程中，该构件安装完成后不需要进行复杂的间隙调整，只需将固定螺栓按规定扭矩拧紧，支撑块即可自动贴合导轨面，相比传统的固定压板式支撑结构，能够减少60%以上的装配调试时间，降低售后维护的难度；当支撑面出现磨损后，只需要拆卸构件重新修磨楔形面即可恢复支撑精度，不需要整体更换溜板部件，能够大幅降低设备的维护成本。
