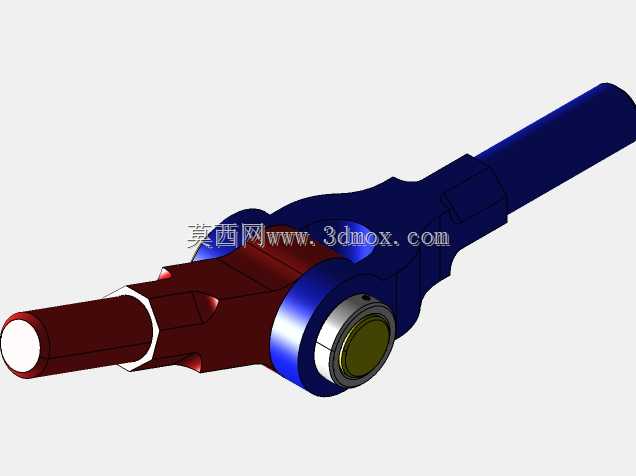

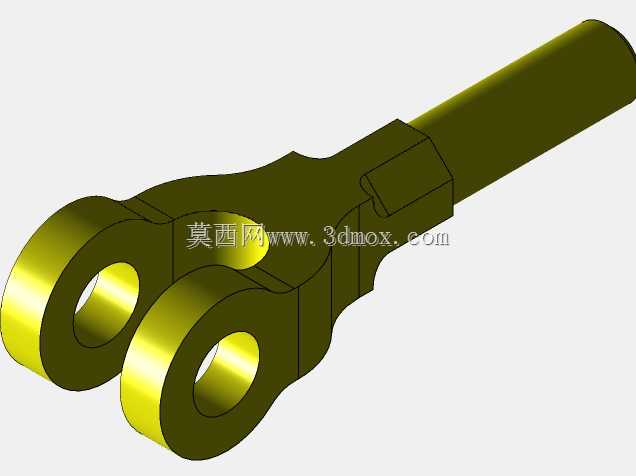

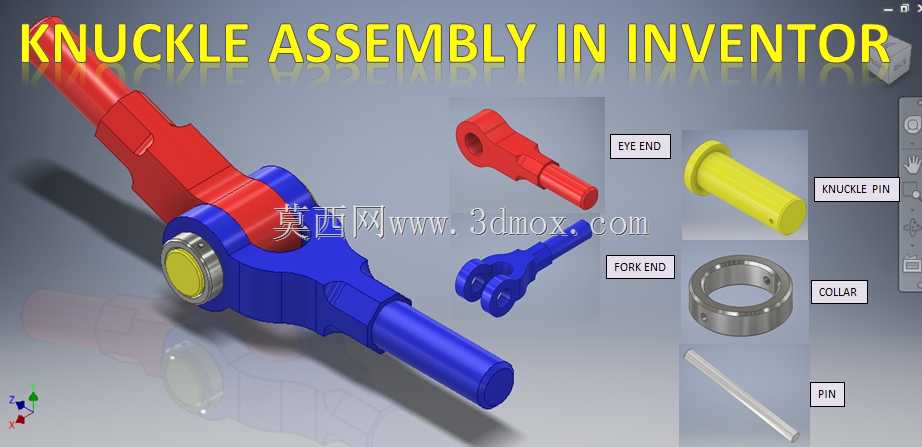

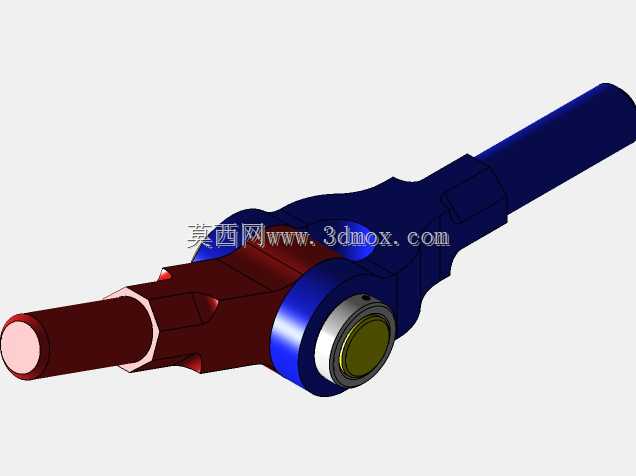

在普通卧式车床的进给传动与操作换向链路里,转向节总成是承担力矩换向传递、操作力传导的核心衔接部件,直接决定车床操作机构的动作响应精度与长期运行可靠性。这套总成适配CA6140系列普通车床的操作机构安装位,整套组件包含叉形端接头、眼端接头、销轴、衬套、锁紧环五个核心零件,各零件间的配合公差完全匹配车床原有安装接口的尺寸边界,不需要对床身原有安装基座做二次加工即可完成替换装配。从实际工况出发,车床日常操作中频繁的正反向切换、进给量调整动作,都会让转向节承受周期性的交变载荷,尤其是叉形接头与销轴的配合面,既要传递操作端的扳动力矩,还要抵消操作过程中产生的径向偏载,因此在结构设计时,叉形端的两个支耳做了等强度加厚处理,

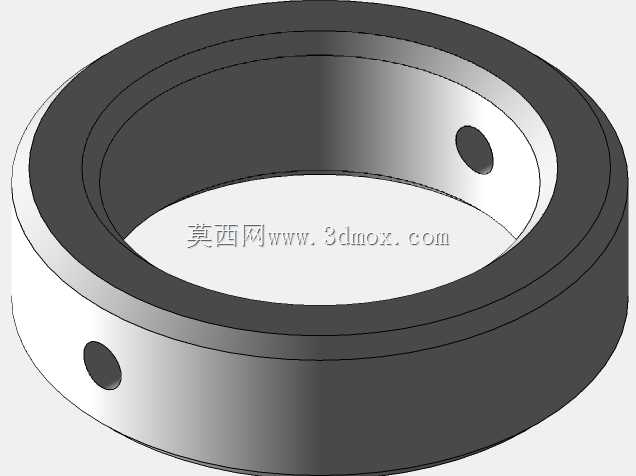

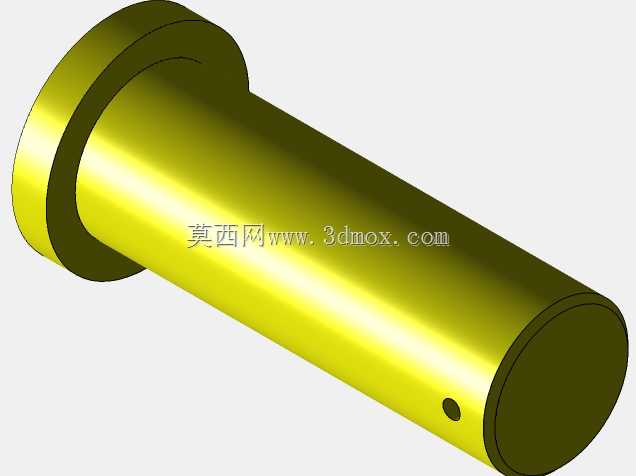

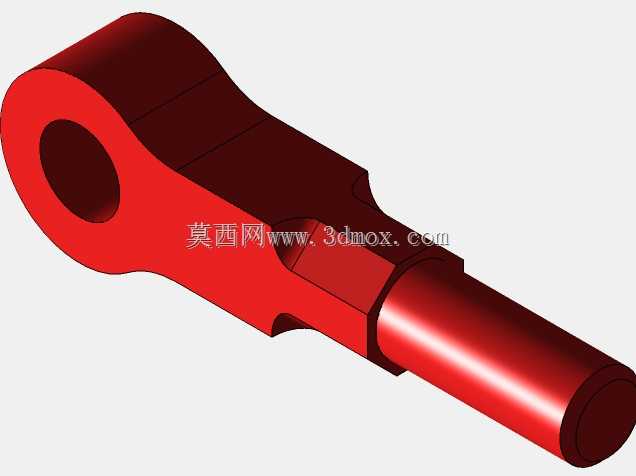

支耳内孔与销轴的配合选用H7/g6的间隙配合等级,既保证转动过程无卡滞,又能将配合间隙控制在0.02mm以内,避免长期使用后出现旷量导致操作手感虚位。眼端接头的内孔加工有定位止口,与床身侧的操作杆连接时,止口端面可以贴合操作杆的轴肩,承受轴向的窜动力,避免连接螺栓受剪切力失效。衬套采用过盈配合压装在叉形端的支耳内孔中,内孔与销轴做相对转动,磨损后仅需更换衬套即可恢复配合精度,大幅降低后期维护成本。销轴的端部设计有环形卡槽,装配后卡入锁紧环即可完成轴向限位,防止设备运行过程中销轴受振动脱出,卡槽的位置经过尺寸链校核,装配后锁紧环与支耳端面的间隙控制在0.1mm以内,既不会因为间隙过大产生轴向窜动,也不会因为间隙过小导致转动卡涩。
整套总成的外形轮廓完全避让车床内部的齿轮、传动轴等周边运动部件,安装时的操作空间预留充足,不需要拆解周边其他组件即可完成拆装作业。从建模逻辑来看,每个零件的建模都先从配合基准面开始搭建,先确定各配合孔的中心距、轴径等核心安装尺寸,再逐步延伸出外部的结构轮廓,所有倒角、圆角的设计都对应实际机加工的工艺要求,比如轴端的1×45°倒角方便装配时的导入,棱边的R0.5圆角去除加工毛刺,避免装配时划伤操作人员。在受力薄弱的位置,比如叉形支耳与杆身的衔接处,做了R3的过渡圆角,避免应力集中导致零件在交变载荷下出现断裂。各零件的装配关系完全按照实际装配顺序搭建,先将衬套压入叉形端支耳孔,再穿入销轴连接眼端接头,最后卡入锁紧环完成轴向固定,
装配过程中不存在干涉问题,转动副的活动范围完全覆盖车床操作机构所需的摆角区间,不会出现转动到极限位置时零件碰撞的情况。对于车床这类通用金属切削设备来说,转向节这类操作链路里的传动部件,精度保持性直接影响操作工人的操作手感与加工时的换向响应速度,间隙过大会导致换向动作滞后,间隙过小则会导致操作扳动阻力过大,因此这套总成在设计时对所有配合尺寸的公差都做了严格的分配,完全符合普通车床的制造与验收精度要求,能够适配原厂同型号部件的替换需求,也可以作为同类机床操作机构设计的参考结构。
