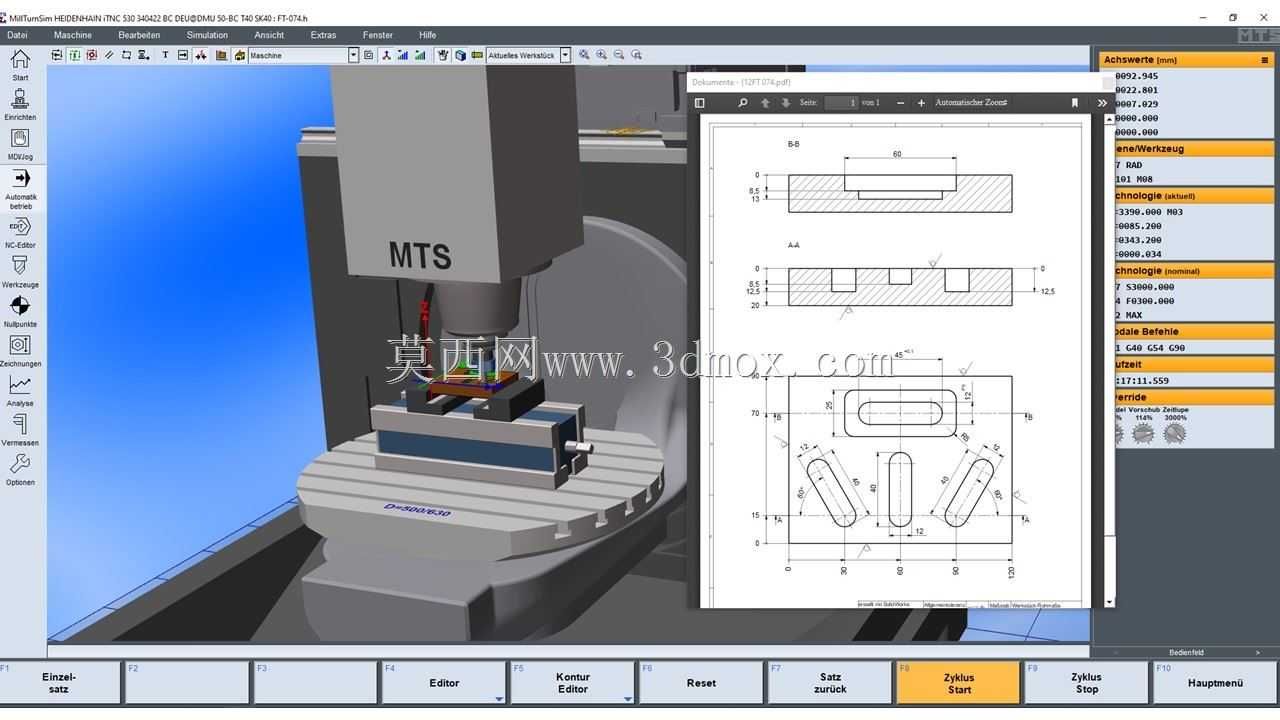

这套三维结构完整还原了配备海德汉数控系统的立式数控铣削设备核心构型,从实际机加工车间的应用场景来看,这类设备是中小尺寸金属零件精密加工的核心工位,覆盖模具钢、铝合金、工程塑料等多种材质的平面铣削、型腔加工、孔系钻铰、轮廓铣削工序,常见于精密模具制造车间、通用机械零件加工产线、职业院校数控实训场地,可承接单件小批量定制零件加工,也能适配小批量重复订单的连续生产需求。从设备功能特性来看,该结构完整呈现了立式铣床的核心运动单元:主轴单元采用立式布局,可沿Z轴方向完成进给与切削运动,主轴端面可适配不同规格的铣刀、钻头、铰刀等切削刀具,满足不同工序的刀具装夹需求;下方回转工作台可实现多工位装夹与角度分度,配合X、Y轴的直线进给运动,
可完成零件多面加工需求,减少二次装夹带来的定位误差。工作台面预留了标准T型槽结构,可适配通用平口钳、专用工装夹具、组合夹具的安装固定,装夹边界可覆盖常见的中小尺寸板类、块类零件,夹具安装时可通过T型槽内的T型螺栓完成快速锁紧,定位精度可满足常规精密加工的公差要求。从设计思路层面,这套结构在建模时完整还原了设备各部件的装配关系:主轴箱的导轨配合面、工作台的进给传动路径、防护钣金的安装边界都做了精准还原,没有省略核心的装配干涉检查要素,结构设计时充分考虑了实际加工中的排屑需求,工作台周边预留了排屑空间,可适配车间常见的链板式排屑器安装;操作面板的安装位置符合人机工程学要求,操作人员站在设备正面即可完成程序输入、对刀操作、
加工状态监控等全流程操作,无需频繁移动位置。设备的外形尺寸边界严格参照同规格实际立式数控铣床的安装尺寸设计,设备底座的安装孔位布局可直接匹配车间常见的设备安装地基要求,无需额外做地基改造即可完成设备就位;主轴端面到工作台面的最大距离、X/Y/Z轴的有效行程范围都符合常规中小规格立式数控铣床的参数区间,可加工零件的最大高度、最大平面尺寸都覆盖了绝大多数常规机加工零件的尺寸需求,不会出现行程不足无法加工的问题。从配套的加工图纸来看,建模时同步完成了典型零件的加工工艺配套,图纸中标注了零件的关键尺寸公差、形位公差要求、表面粗糙度要求,可直接用于指导实际加工生产,夹具安装位置的定位基准与设备的工作台基准完全重合,
对刀时可直接以工作台面为Z向对刀基准,减少对刀辅助时间。设备的防护结构设计也充分考虑了实际加工中的切削液飞溅、铁屑飞溅问题,全封闭的钣金防护可将切削区域完全封闭,避免切削液与铁屑飞溅到设备外部污染车间环境,防护门的开合行程足够大,方便操作人员吊装零件、更换刀具、清理工作台面的铁屑。这套结构在建模时还还原了设备的操作面板布局,海德汉系统的操作界面位置、按键排布都与实际设备一致,可用于数控操作培训的场景,学员可通过三维结构直观了解设备的各部件位置、操作流程,降低真机操作的培训成本与安全风险。另外,设备的主轴单元结构还原了刀具夹紧机构的核心原理,可直观展示刀具自动松夹的运动过程,方便设备维修人员理解主轴的内部结构,在设备故障排查时可快速定位故障点,减少设备停机维修时间。工作台的回转机构采用高精度回转支撑结构,分度精度可满足多面加工的角度公差要求,加工斜孔、斜面时无需额外加装专用角度工装,直接通过工作台回转即可完成角度调整,大幅提升复杂零件的加工效率。
