2020系列四T槽工业铝型材标准结构件

　　这款四槽工业铝型材是轻量化机架搭建场景里的常用基础构件，日常在小型自动化设备机架、桌面工装台架、检测工位防护围栏、物料周转滑轨支架这类场景里应用极广，相比传统方管焊接机架，它不需要做焊接后打磨、喷漆防锈处理，所有连接都可以通过配套T型螺栓、角件直接装配，后期调整工位布局、增减功能附件的时候不需要破坏型材本体，拆装调整的效率比焊接结构高很多。

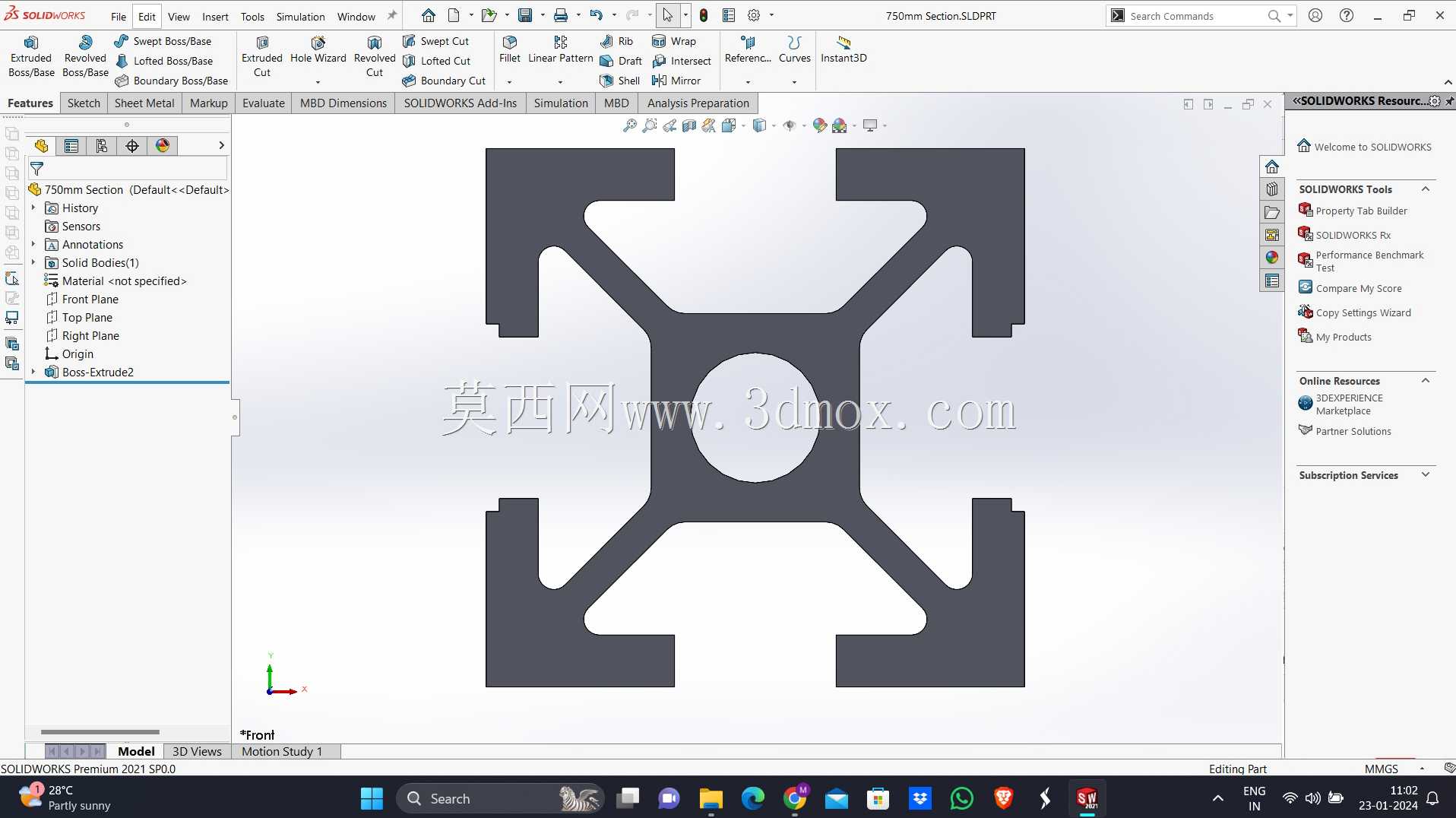

　　从截面结构来看，这款型材四个侧面都开有标准T型槽，槽口尺寸适配行业通用的M5、M6规格T型螺栓，槽道内部做了圆弧过渡处理，既可以降低螺栓滑入时的卡滞概率，也能避免槽口应力集中导致的受力开裂问题。型材中心位置设计了带通孔的十字加强筋结构，这个结构不是随意添加的，一方面是在不明显增加型材米重的前提下提升截面的抗扭、抗弯截面模量，另一方面中心的通孔可以走设备的气管、传感器信号线，不用额外在型材外侧加装走线槽，让机架外观更整洁，也能避免管线外露被剐蹭破损。

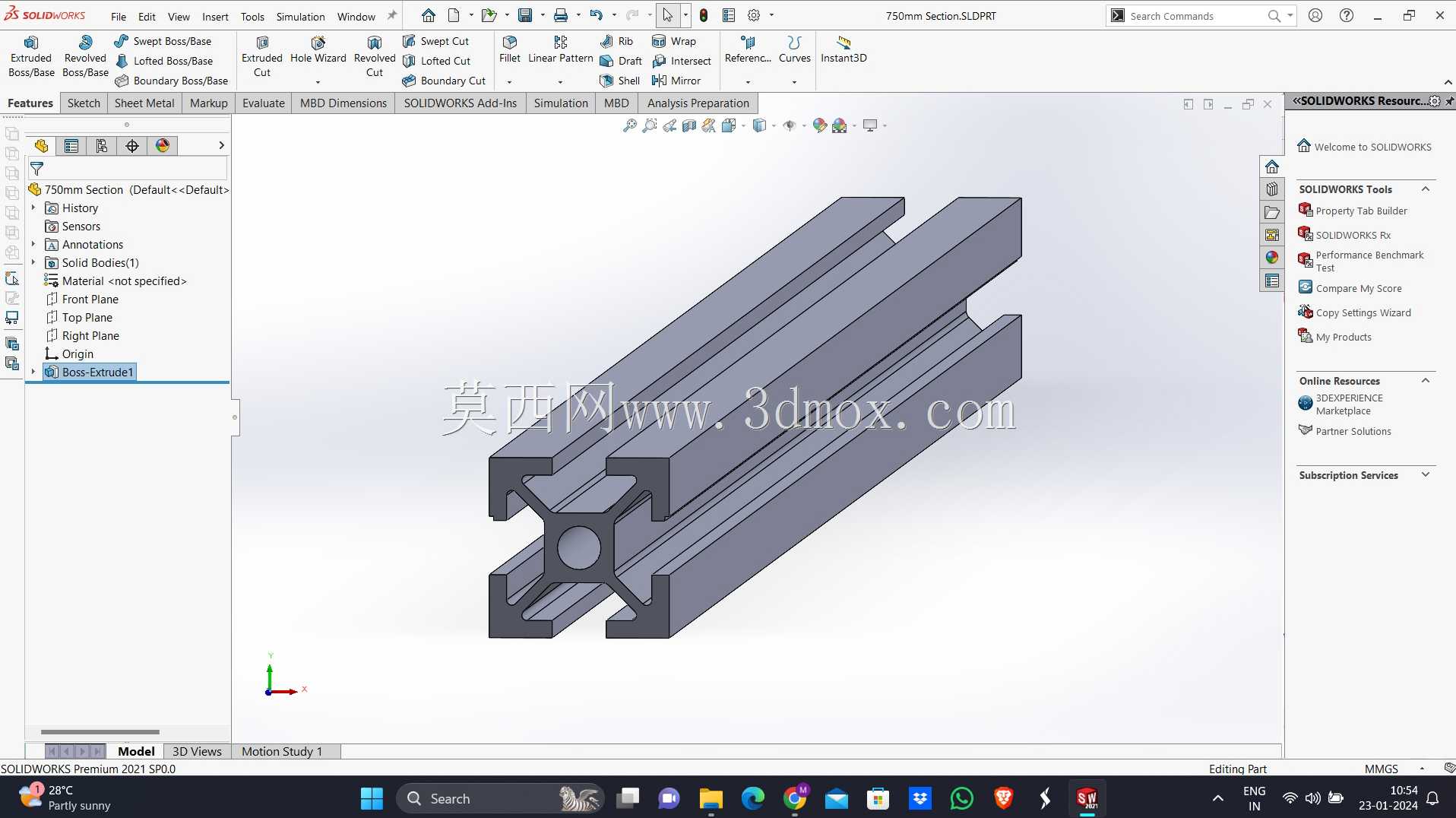

　　设计这款型材的三维模型时，首先要严格对齐行业通用的安装边界，截面外轮廓尺寸控制在20mm×20mm，单根型材的定尺长度为750mm，这个长度刚好适配多数桌面级小型设备的机架立柱、横梁跨度需求，不需要二次裁切就能直接使用。建模时要注意T槽的槽口宽度、槽深、槽底圆弧尺寸必须和通用配件完全匹配，不能出现公差过大导致螺栓卡不进、或者间隙过大连接松旷的问题，中心加强筋的壁厚要控制在合理范围，既要保证足够的结构强度，也要避免壁厚过大增加不必要的材料成本，型材所有棱边都做了0.5mm的倒角处理，既可以避免装配时割手，也能在阳极氧化处理时减少边角积料的问题。

　　实际选型使用的时候，这款型材适合承受静载荷在50kg以内的轻型机架结构，如果是用于有振动的设备工位，可以在T槽内加装弹性密封条，既可以防止加工碎屑、灰尘进入槽道影响后续附件安装，也能降低机架共振产生的异响。做框架连接时，相邻两根型材的垂直连接优先采用内置角槽连接件，连接强度比外置角件更高，外观也更简洁，如果是需要经常拆卸的部位，可以采用快装式T型螺栓搭配蝶形螺母，不用额外工具就能完成拆装调整。

　　建模过程中还要注意型材的挤出工艺特性，所有截面的壁厚要尽量保持均匀，避免出现壁厚差过大导致挤出成型时变形、冷却后翘曲的问题，T槽的拔模角度控制在0.5度以内，既方便挤出模具脱模，也不会影响T型螺栓在槽道内的滑动顺畅度。型材端面可以根据安装需求加工端面螺纹孔，用于安装脚杯、脚轮或者端盖，加工时要注意钻孔深度不能超过中心加强筋的厚度，避免钻穿中心走线孔影响内部布线。

　　在实际生产线的应用里，这款型材还经常被用来制作小型物料的导向滑轨、传感器安装支架、设备安全门的导向立柱，因为T槽是通长设计的，附件可以在任意位置固定，调整位置时只需要松开螺母就能滑动调整，比在方管上打孔固定的方式灵活很多，尤其是在小批量定制设备的生产中，用这种标准铝型材搭建机架，可以大幅缩短设计和生产周期，不需要针对每个项目做专门的焊接工装，也不需要处理焊接后的变形校正问题，综合成本比焊接钢结构更低，后期设备改造复用率也更高，哪怕设备淘汰拆解后，型材还可以重新切割组装成其他用途的架体，材料浪费极少。
