带电磁吸附末端的多关节机械臂结构

　　这款多关节机械臂的末端执行器采用电磁吸附方案，适配3Kg负载的铁磁性工件搬运场景，在轻工制造、电子装配、小型零件分拣产线中可完成定点取放、工序转序的重复作业，相比气动夹爪，电磁末端无需配置气源管路，也不会出现夹爪夹持薄壁零件时的压痕、夹偏问题，针对小型导磁五金件、冲压钢片、电子金属外壳的搬运适配性更强。

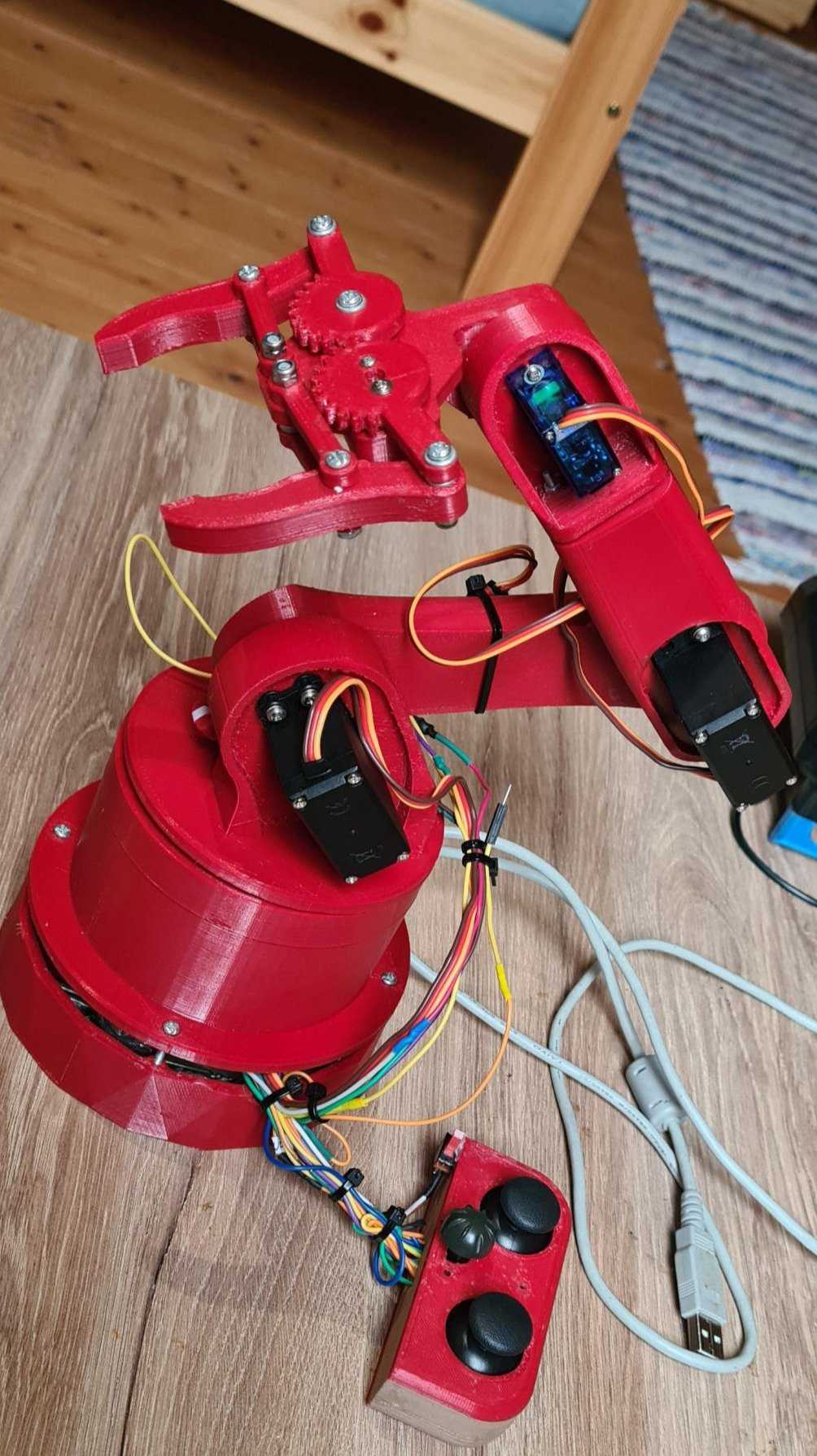

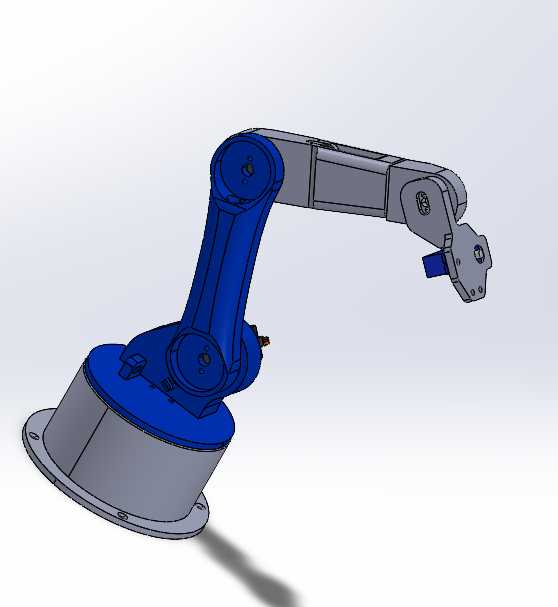

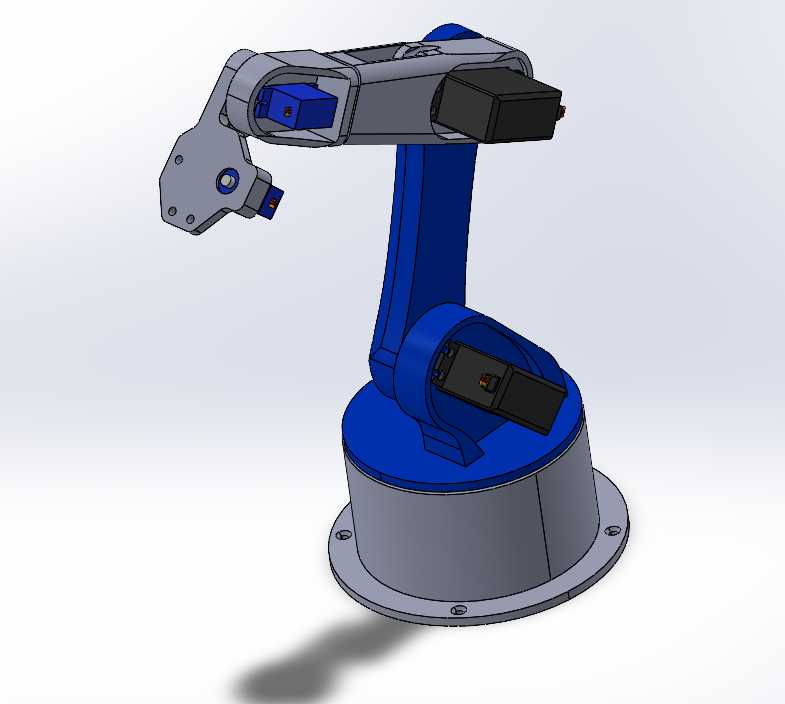

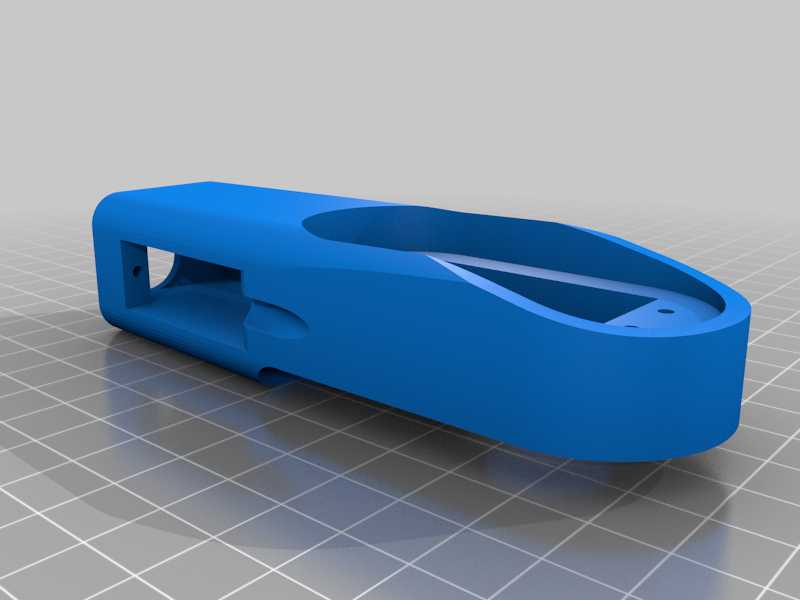

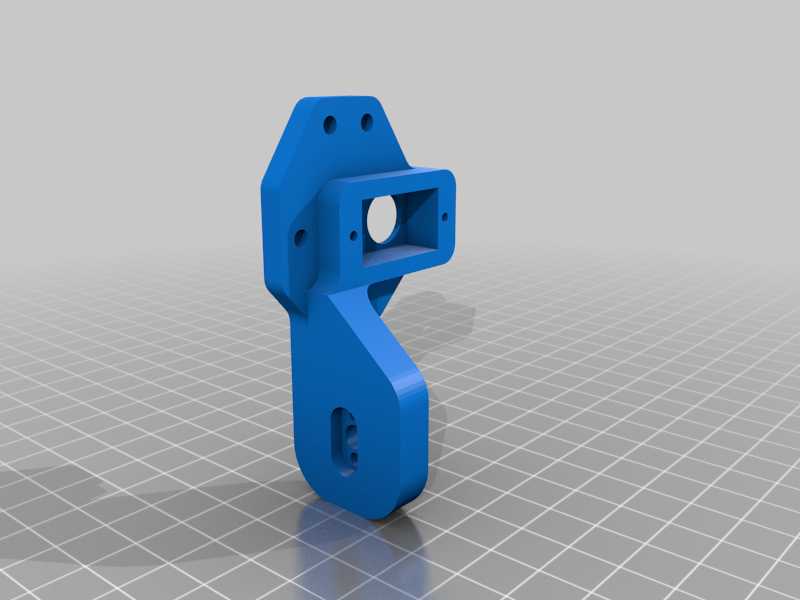

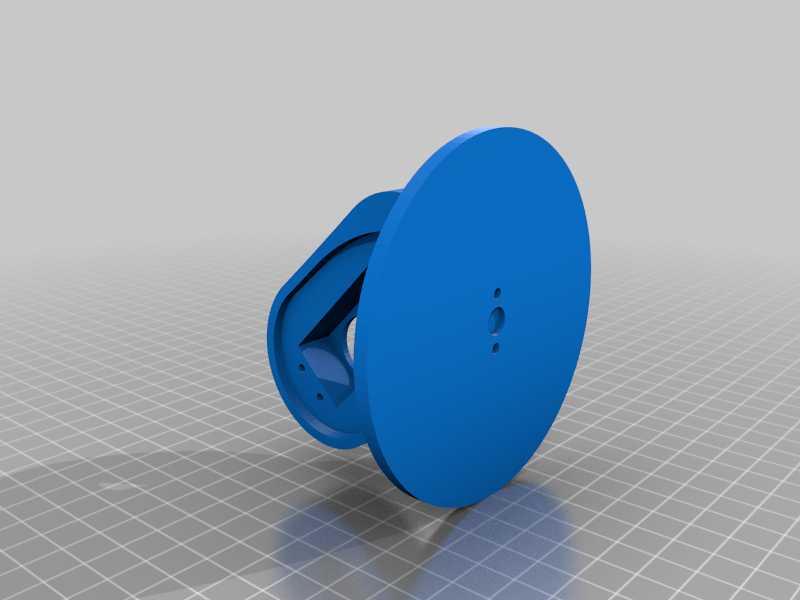

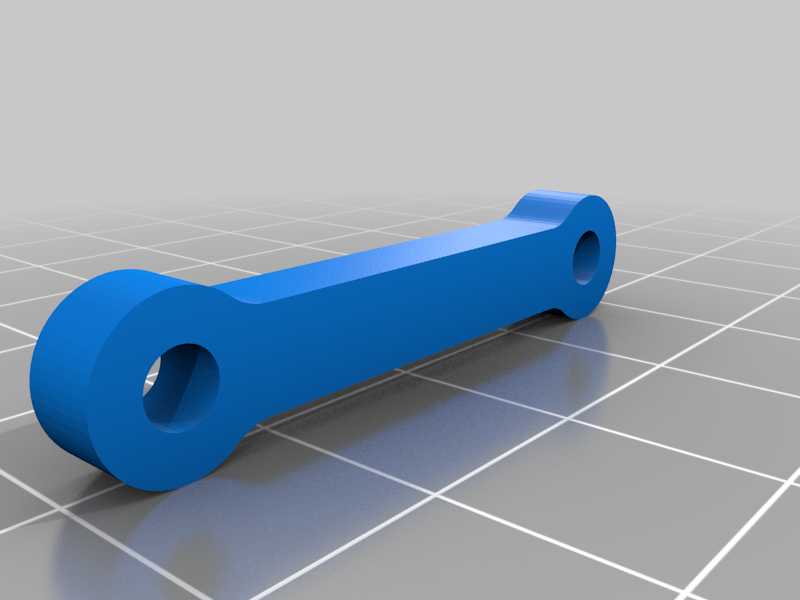

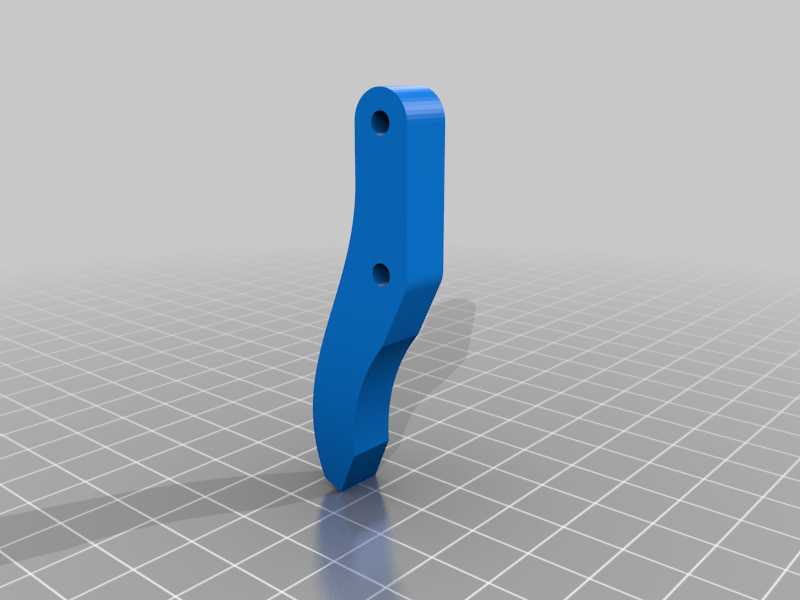

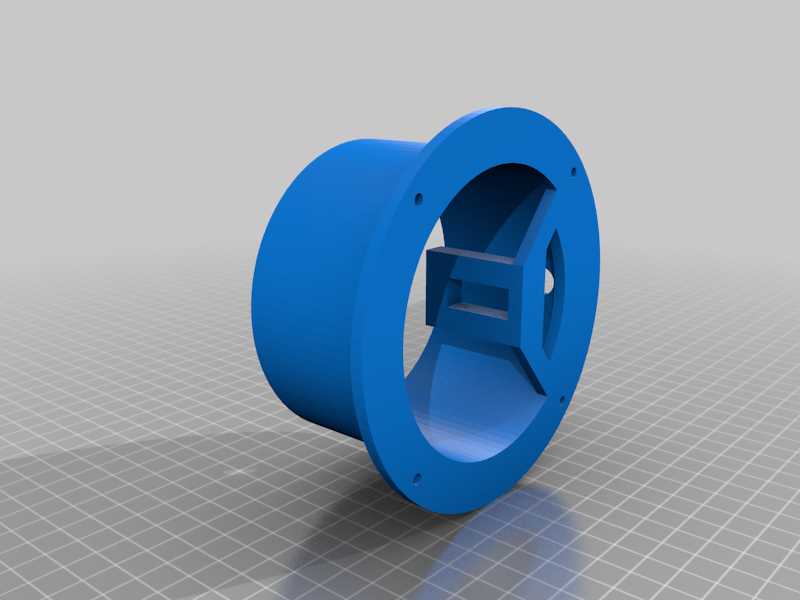

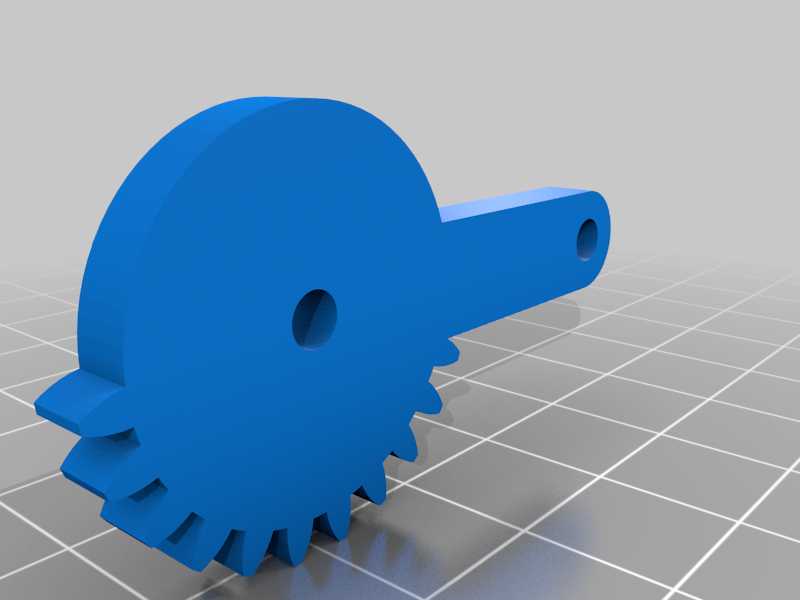

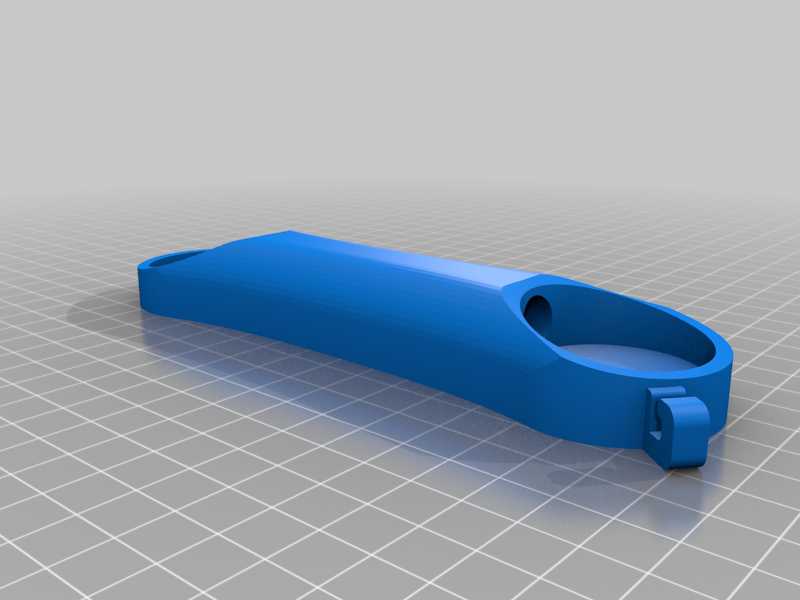

　　从结构布局来看，机械臂采用底座回转、大臂俯仰、小臂俯仰、腕部回转的四自由度构型，底座采用法兰盘安装结构，安装孔位沿底座圆周均布，可直接固定在铝型材工作台、钢制机架或者移动AGV的搭载平台上，安装边界需预留底座直径1.2倍的操作空间，避免大臂俯仰时与周边机架、料架产生运动干涉。大臂与小臂采用箱型截面的结构设计，在保证结构刚性的同时控制整体自重，关节处采用内置轴承的铰接结构，可适配伺服电机加谐波减速器的驱动方案，也可根据成本需求替换为步进电机加同步带的传动配置，关节处的走线槽沿臂身内侧布置，避免运动过程中管线拖拽磨损。

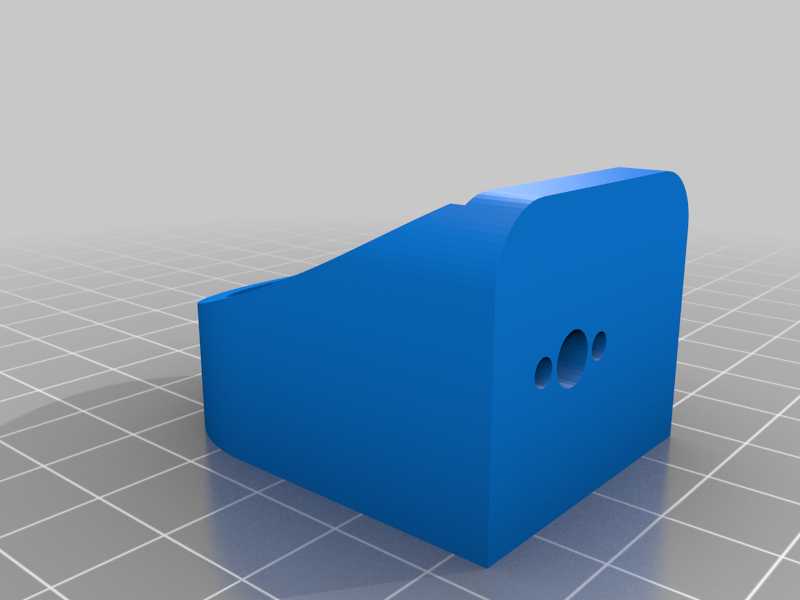

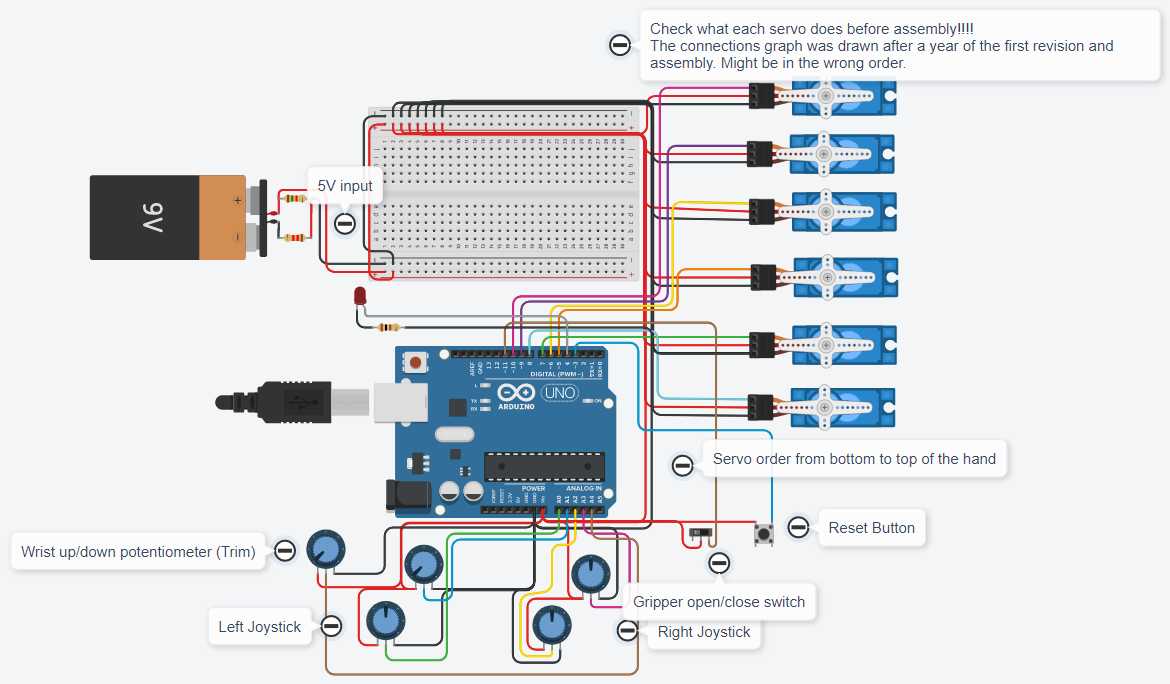

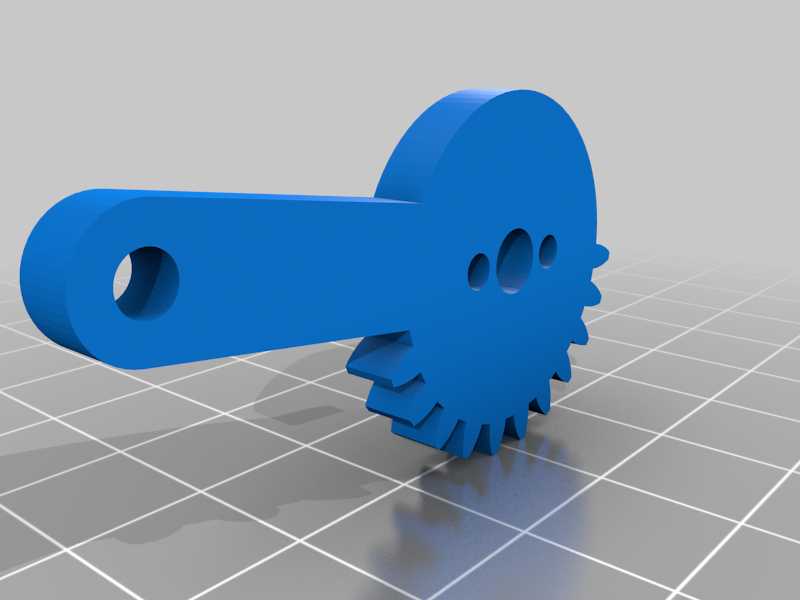

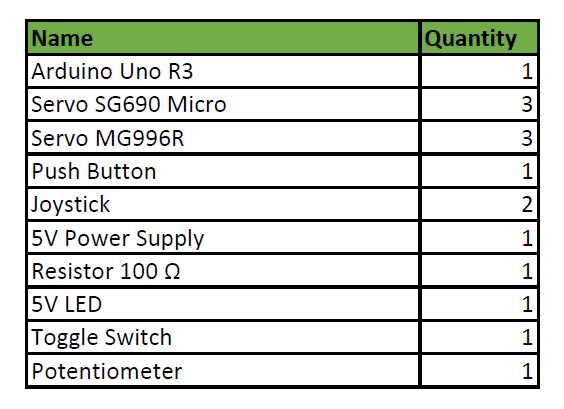

　　设计过程中针对原有夹爪部分做了结构删减，将末端原有的夹持机构替换为电磁铁安装座，安装座预留标准螺纹孔，可直接适配市面常见的直流电磁铁，搭配继电器控制模块即可实现吸附力的通断控制，控制逻辑可直接接入常规PLC或者开源控制板，无需额外定制驱动程序。臂身的运动包络在水平方向覆盖以底座回转中心为圆心、臂身完全伸展长度为半径的圆形作业区域，垂直方向可覆盖底座安装面以上至大臂最大仰角对应的高度区间，选型时可根据产线的料架高度、传送带位置匹配对应的安装高度，避免出现作业盲区。

　　在实际应用中，这类电磁吸附机械臂可搭配视觉检测模块完成散乱零件的拾取排序，也可固定在冲压设备旁完成小型冲压件的上下料作业，相比人工操作，可重复完成高精度的定点取放动作，避免人工操作时的安全隐患。结构设计时各关节的限位凸台直接集成在臂身铸件上，无需额外加装外置限位块，减少装配时的调整工作量，臂身的拼接面采用定位销加螺栓的固定方式，装配时可保证各关节的同轴度，降低运动过程中的抖动偏差。末端电磁铁的供电线路沿臂身内部的穿线孔布置，从底座侧方的出线口引出接入控制回路，走线路径避开关节转动的摩擦区域，长期运行也不会出现线路外皮破损的问题。针对不同的作业负载需求，可通过更换不同吸力的电磁铁调整末端负载能力，臂身本身的结构刚性可支持最大5Kg以内的末端负载，常规3Kg的作业负载下，臂身末端的重复定位精度可控制在±0.5mm以内，满足大部分轻工装配、零件分拣的精度要求。安装时需保证底座安装面的平面度公差在0.2mm以内，避免底座安装倾斜导致的臂身运动偏差，固定螺栓需加装防松垫圈，长期往复运动下也不会出现连接松动的问题。
