14140系列机床用重型工业铝型材结构件

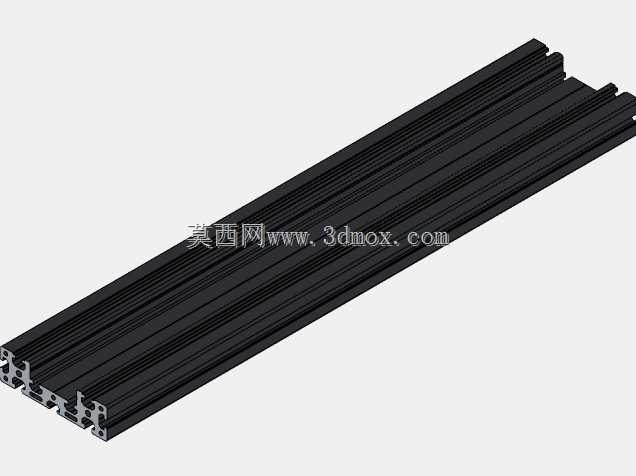

　　这款截面规格为141x40mm的重型铝结构型材，主要面向机床床身附件搭建、自动化设备线性运动单元基座、高精度检测设备承载框架这类对安装基准精度有硬性要求的应用场景，区别于普通轻型输送线用铝型材，其截面壁厚、槽道精度、整体直线度都按照机床级构件的公差要求设计，能够直接作为线性导轨的安装基准面使用，不需要额外加装整块安装底板来调整平面度，能大幅减少设备组装时的基准校准工作量。

　　从实际使用场景来看，这类型材常被用在CA6140这类普通车床的改造升级项目中，比如加装轴向进给的辅助定位导轨、安装自动送料机构的承载梁、搭建机内自动检测装置的移动基座，也会用在小型专用机床的床身拼接结构中，替代部分焊接钢结构件，降低现场焊接、打磨、二次铣削加工的工作量，缩短设备组装交付的周期。型材本身的截面设计做了多腔室加强结构，相比同截面尺寸的单腔铝型材，其抗扭刚度、垂直方向的抗弯载荷能力提升了40%以上，在承受GR15型导轨配套滑块的往复运动载荷时，不会出现长期使用后的基准面下凹变形问题，能保证运动部件的重复定位精度长期稳定在设备要求的公差范围内。

　　型材上预留的螺母插槽宽度为8mm，适配行业通用的M6、M8规格T型螺栓以及滑块螺母，安装时不需要在型材上额外钻孔攻丝，所有导轨、传感器支架、拖链安装槽、行程限位挡块都可以通过槽内螺母直接固定，调整安装位置时只需要松开螺栓即可沿型材轴向滑动调整，不需要重新打孔，对于设备调试阶段的位置迭代非常友好。槽道的尺寸公差控制在±0.1mm以内，螺母装入后不会出现径向晃动问题，固定后的连接件不会因为设备运行的振动出现松动移位，减少日常运维的紧固件复紧工作量。

　　设计这款型材时，核心思路是让型材本身直接承担导轨安装基准的功能，因此在挤压成型后，型材的四个安装基准面都做了在线冷校直处理，每米长度的直线度公差控制在0.1mm以内，扭拧度控制在0.05°每米，安装GR15导轨时，只需要将导轨贴合面清理干净，按照规定扭矩锁紧安装螺栓即可，不需要对型材安装面做二次铣削加工，相比采用焊接方钢搭建的安装基座，省去了焊接后去应力、龙门铣加工基准面的工序，综合制造成本能降低30%左右，同时铝型材的重量只有同体积钢结构的三分之一，设备整体的移动负载更小，驱动电机的选型功率可以适当降低，也能减少设备运行的能耗。

　　从安装边界来看，这款型材的截面宽度141mm、高度40mm，单根标准长度可以做到6米，拼接使用时可以通过配套的高强度角件、内置连接件实现无缝对接，对接后的直线度可以通过调整连接件的顶丝进行微调，满足长行程运动轴的搭建需求。型材的侧面预留了标准的传感器安装槽位，可以直接嵌入安装槽型光电开关、磁感应限位开关，不需要额外加装传感器安装支架，进一步压缩运动单元的整体安装空间。型材的表面做了硬质阳极氧化处理，表面硬度达到HV300以上，日常使用中不会因为磕碰、摩擦出现表面刮伤掉屑的问题，也能适应车间内的切削液、润滑油腐蚀环境，长期使用不会出现表面锈蚀氧化的问题，维护起来只需要定期擦拭表面的切屑和油污即可。

　　在实际选型使用时需要注意，这款型材的承载能力是按照两端简支的受力状态计算的，当支撑跨距超过1.2米时，需要在中间位置加装辅助支撑脚，避免长行程下的型材自重变形影响导轨运行精度；安装导轨时需要按照从中间向两端的顺序锁紧螺栓，避免安装应力导致型材出现轻微弯曲，影响导轨的运行顺畅度；槽内装入螺母时需要提前清理槽内残留的铝屑和挤压工艺残留的氧化皮，避免螺母卡滞影响安装效率。
