25GA-370型12V16RPM直流齿轮减速电机结构设计

　　这款直流行星齿轮减速电机的设计，最初是面向小型自动化执行机构的动力需求展开的，在桌面小型输送线、智能小车驱动、电动阀门执行、小型升降机构、智能家居传动部件这类需要低转速大扭矩输出的场景里，普通高速直流电机的输出特性完全无法匹配负载要求，必须通过齿轮组减速来放大输出扭矩、降低输出转速，才能让执行机构获得平稳的动力输出。

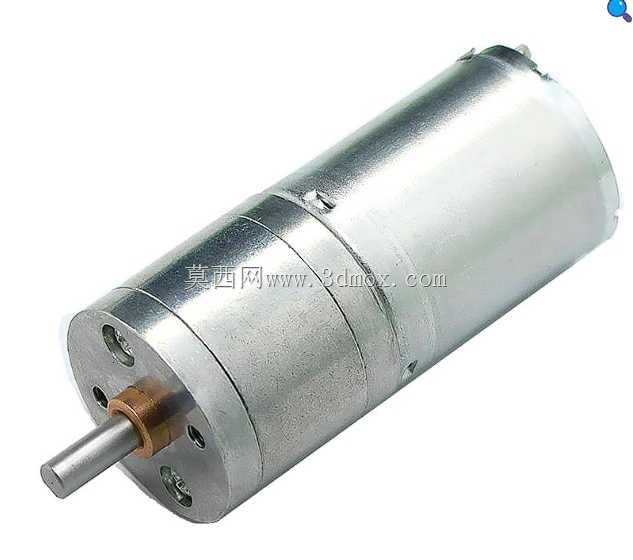

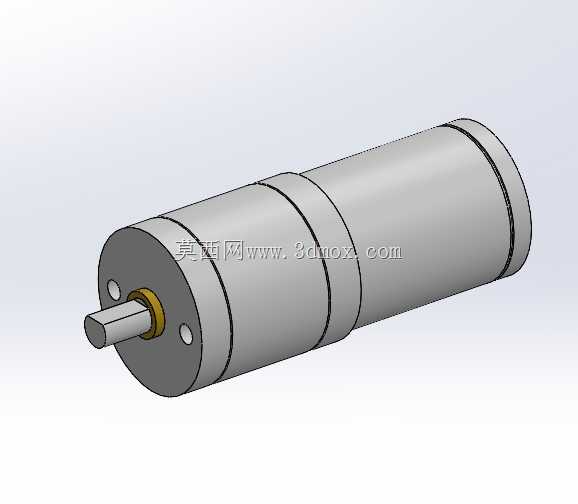

　　从结构布局来看，整机采用同轴直列排布方式，最前端为输出轴段，输出轴采用单扁位结构设计，能够直接与带D型孔的传动轮、摇臂、滚轮等负载件配合，避免传动过程中出现轴孔打滑的问题，输出轴根部设置有含油轴承支撑位，搭配铜质轴套降低转动摩擦阻力，同时可以承受一定的径向负载，满足带轮、齿轮直接挂载的安装需求。紧邻输出轴的是一级减速齿舱，内部采用金属齿轮组传动，相比塑料齿轮能够承受更大的瞬时冲击负载，长期运行的齿面磨损量更低，适合频繁正反转的工作场景。减速舱向后依次连接电机主体与尾端封盖，电机本体采用370规格通用直流电机内核，额定供电电压12V，经过齿轮组减速后最终输出转速为16转每分钟，这个转速区间刚好适配多数低速往复、回转执行机构的动作速度要求，不需要额外添加调速电路即可获得合适的动作节奏。

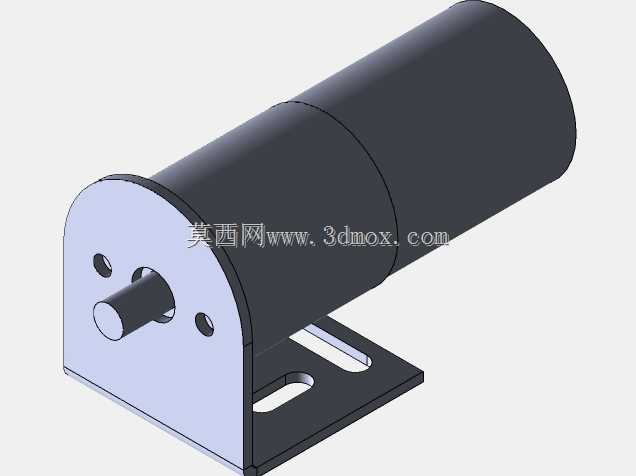

　　设计过程中首先要确定的是安装边界尺寸，整机最大外径为25mm，总长度不含输出轴为63mm左右，输出轴直径6mm，伸出端长度10mm，这个尺寸参数可以直接嵌入到25mm直径的安装管位内，也可以通过配套的固定支架安装在平面基座上，安装孔位围绕电机筒体圆周分布，不会占用过多的设备内部空间，适合紧凑结构的小型设备集成。在齿轮组的参数匹配上，需要兼顾减速比与传动效率，每一级齿轮的模数选择0.5，齿宽根据扭矩传递需求设置为2mm，既保证齿根强度足够承受额定负载下的剪切力，又不会因为齿宽过大增加不必要的传动阻力，各级齿轮的轴孔与支撑轴之间采用间隙配合，装配时添加润滑脂填充齿隙，降低运行噪音的同时延长齿轮使用寿命。

　　从实际使用的角度出发，这款电机的出线端设置在尾盖侧面，接线时可以直接焊接导线或者插接配套的端子，供电极性反转即可实现输出轴的正反向转动，不需要额外的换向机构。在负载适配方面，额定输出扭矩可以达到5kg·cm左右，能够驱动1kg以内的负载做低速回转运动，比如小型传送带的主动辊、智能门锁的锁舌伸缩机构、桌面云台的回转驱动、小型投影仪的镜头升降结构都可以直接选用这款电机作为动力源。设计时还考虑了运行的平稳性，电机转子做了动平衡校正，减速齿轮组的啮合间隙控制在0.1mm以内，运行时的轴向窜动量不超过0.2mm，避免带负载运行时出现抖动、异响的问题。

　　建模过程中对每一个零件的配合公差都做了对应设置，比如筒体与端盖的配合采用H7/h6的间隙配合，既方便装配时的压装操作，又不会出现配合过松导致的筒体晃动问题；输出轴与轴承的配合采用过渡配合，保证轴转动时不会跟转内圈；齿轮与轴的配合采用过盈配合，避免传动过程中齿轮出现空转打滑。所有的倒角、退刀槽结构都按照实际机加工工艺要求做了还原，没有出现无法加工的尖角、薄壁结构，模型可以直接作为结构选型的参考，也可以用于设备整体装配时的干涉检查，提前确认安装空间是否足够，接线位置是否与其他结构件产生冲突。

　　不同于开环控制的步进电机，这款直流齿轮减速电机不需要搭配驱动器即可直接工作，只需要给对应电压的直流供电即可转动，控制电路非常简单，适合成本敏感的小型消费类设备、简易自动化装置使用，在低速运行时不会出现步进电机的低频震动问题，运行噪音可以控制在40分贝以内，适合对噪音有要求的室内使用场景。电机的筒体采用金属材质拉伸成型，既可以作为结构支撑件，又可以起到电磁屏蔽的作用，避免电机运转时的碳刷火花对外围的敏感电路产生电磁干扰。
