500lb带锁三折承重滑轨三维结构设计

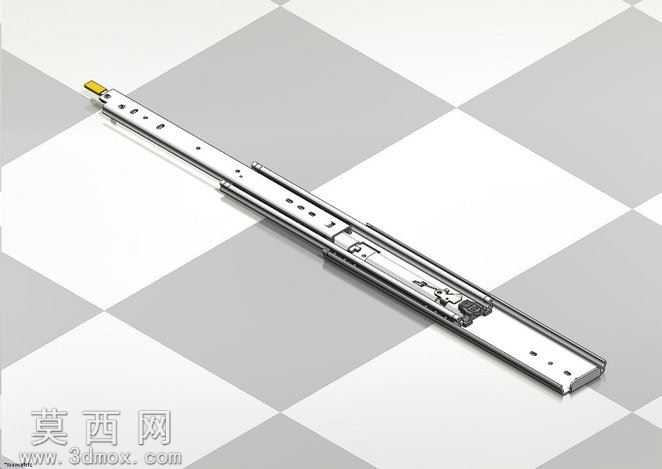

本作品为额定承重500lb的带锁三折式滑轨三维建模作品，建模过程严格遵循工业级滑轨的实际生产尺寸规范，采用SolidWorks完成全参数化建模，所有结构特征均保留可编辑参数，方便后续根据不同安装场景调整轨身长度、安装孔位间距、锁止触发位置等核心尺寸。建模阶段首先完成单节轨身的基础轮廓绘制，通过拉伸、切除命令构建轨身的基础型材形态，针对滑轨的滚动运行结构，精准绘制了钢珠保持架、承重钢珠、限位挡块的独立零件，按照实际装配间隙完成滚珠与内外轨滚道的配合约束，还原滑轨顺畅抽拉的运动逻辑。锁止机构部分单独拆分建模，精准还原锁舌的弹性触发结构、解锁拨片的联动形态，确保锁止状态下轨身无窜动间隙，解锁动作顺滑无卡滞。材质与渲染阶段，针对滑轨不同部件的实际材质属性赋予对应材质：内外轨身赋予哑光镀锌钢材材质，调整金属粗糙度参数还原冷轧钢冲压后的细腻磨砂质感，钢珠部件赋予高抛光铬钢材质，添加适当的环境反射效果凸显金属滚珠的光洁度，锁止拨片的塑料部件赋予耐磨损尼龙材质，调整漫反射参数区分金属与非金属部件的视觉差异。渲染场景采用灰白棋盘格地面，添加柔和的顶光与侧补光，清晰呈现轨身的安装孔位、滚道结构、锁止机构的细节特征，避免阴影过重遮挡结构细节。结构设计上采用三节等长轨身设计，完全伸展后可实现全行程抽拉，轨身两侧预留标准安装孔位，适配家具、工业机柜、设备抽屉等多种场景的安装需求，滚道采用圆弧接触面设计，均匀分散承重载荷，避免局部应力集中导致轨身变形，末端限位结构可防止滑轨抽拉过度脱出，带锁结构可在滑轨完全闭合后自动锁止，避免运输或使用过程中抽屉意外滑出，整体模型完整还原了重型承重滑轨的全部结构细节，可直接用于产品结构验证、安装干涉检查、产品展示渲染等场景。
