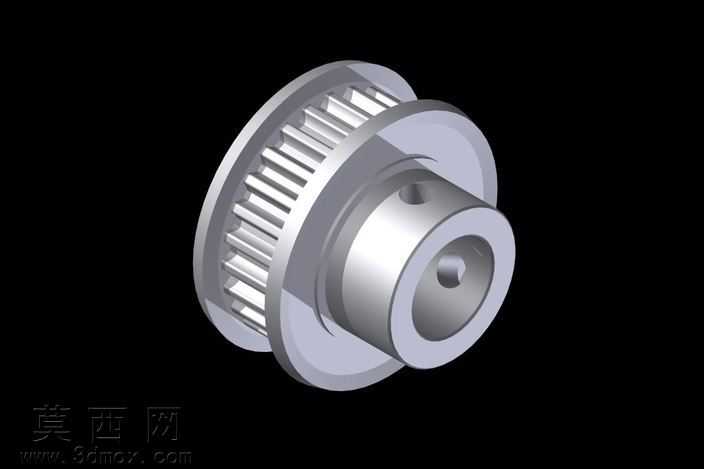

高精度定位计时同步带轮三维结构设计

本计时滑轮即同步带轮的三维建模过程，首先围绕精密定位的核心功能需求展开结构规划，建模初始阶段先梳理带轮的核心组成部分：带啮合齿圈、双侧挡边法兰、中心安装轮毂、轴孔锁紧结构四大模块，先以旋转凸台命令生成带轮的基础回转基体，确定带轮的整体外径、轮毂长度、内孔直径的基础尺寸参数，保证各部分的同轴度基准统一。齿形部分建模时，严格匹配同步带的齿距参数，先绘制单个齿的齿廓草图，通过圆周阵列命令生成整圈均匀分布的啮合齿，齿面做微小的倒角处理，避免传动过程中齿根应力集中，同时保证与同步带啮合时的顺滑度，减少传动卡顿与磨损。双侧挡边法兰与齿圈基体做一体化建模处理，法兰直径略大于齿顶圆直径，作用是防止传动过程中同步带发生轴向窜动脱带，法兰与齿圈的衔接处做圆角过渡，提升结构的整体强度，避免应力集中导致的法兰断裂问题。中心轮毂部分做了加厚处理，提升带轮与传动轴配合的接触长度，保证传动时的连接稳定性，轮毂上设计有径向的紧定螺钉孔，用于安装紧定螺钉锁紧传动轴，防止带轮与轴之间发生相对转动，保证传动比的精准性，满足精确定位的使用需求；中心轴孔做了公差适配的结构设计，可与对应直径的传动轴实现间隙配合，方便安装拆卸。材质渲染阶段，整体赋予金属钢材质，调整材质的粗糙度参数模拟机加工后的金属哑光质感，对齿面、轴孔内表面、轮毂端面做差异化的材质光泽调整，还原真实机械加工零件的表面质感，同时添加环境光影效果，清晰展示各部分的结构细节与装配关系。设计过程中充分考量零件的加工工艺性，所有结构均采用常规机加工即可实现的特征，无特殊难加工结构，同时兼顾零件的使用强度与轻量化需求，在非受力区域做合理的壁厚优化，在保证结构刚性的前提下减少不必要的材料消耗，让零件既满足精密传动定位的功能要求，又具备良好的加工经济性与装配便利性，可直接应用于需要精准传动定位的自动化传动机构中。
