可倾斜旋转焊接切割定位工作台结构

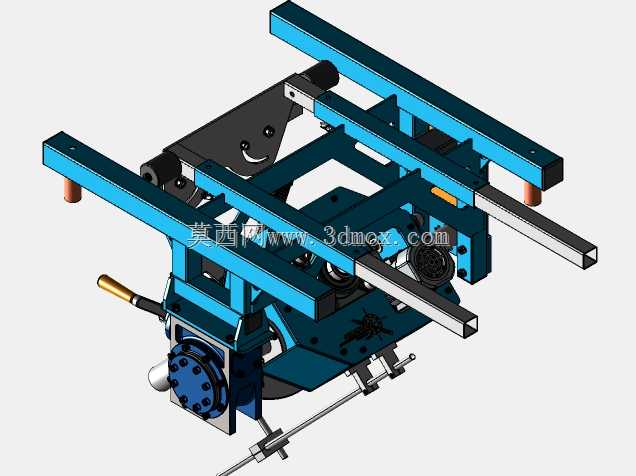

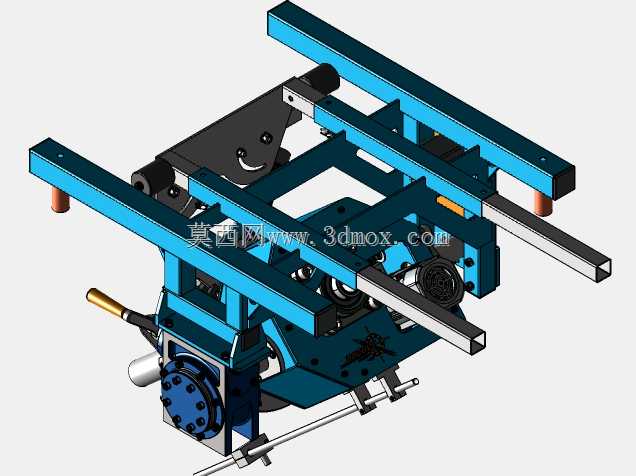

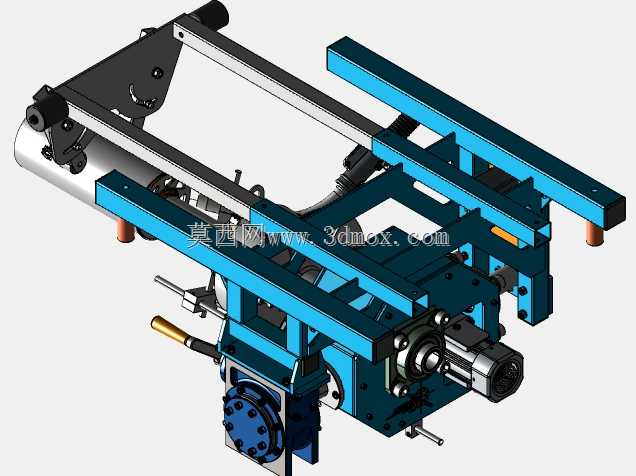

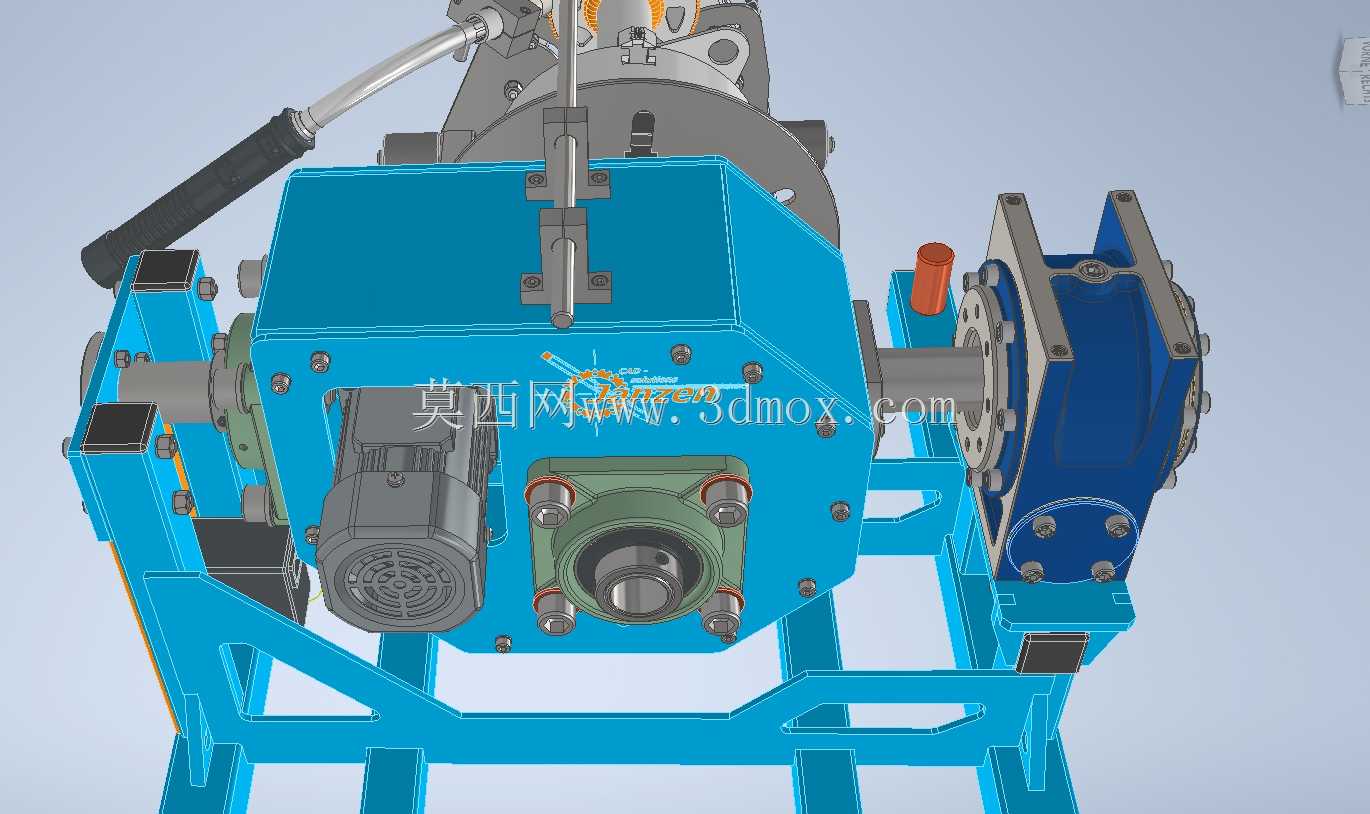

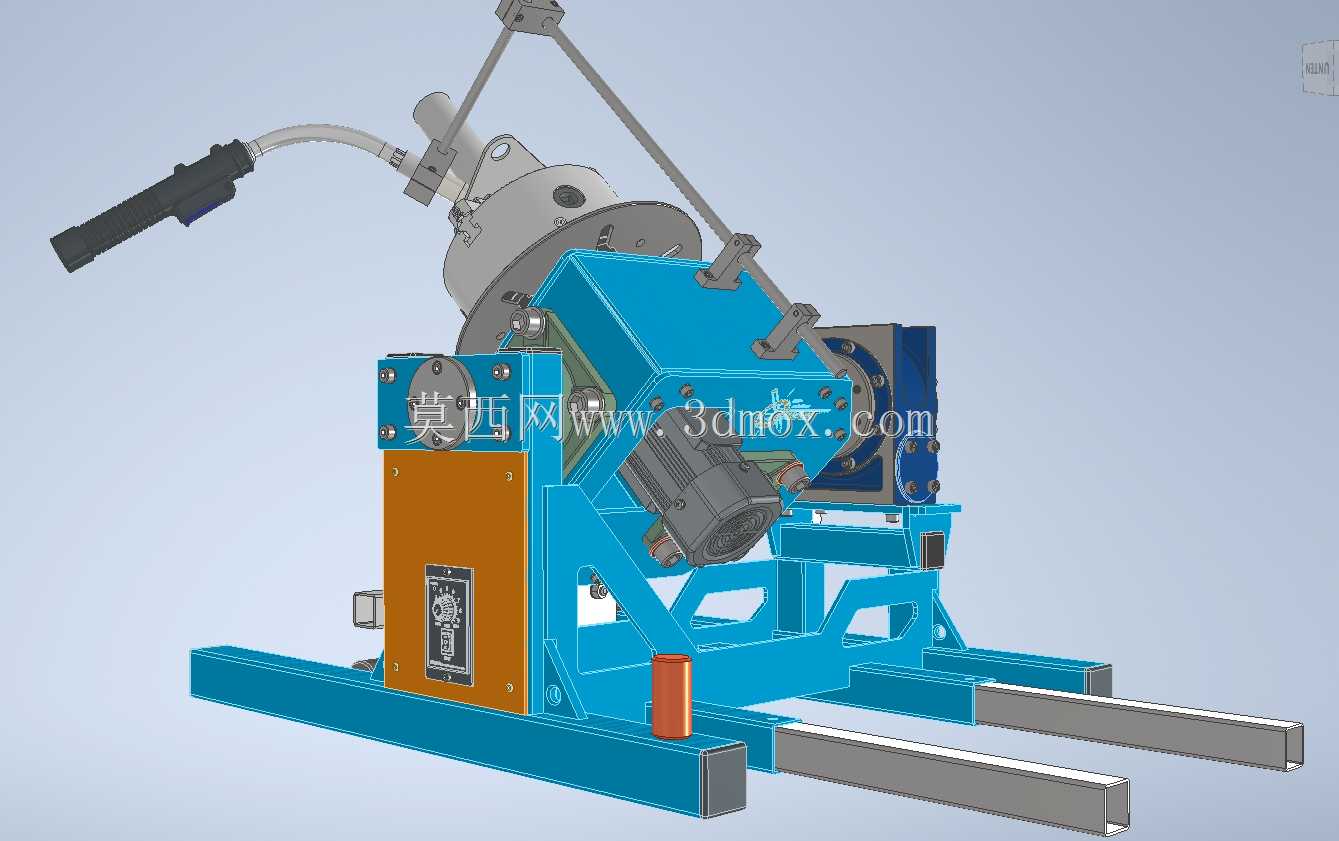

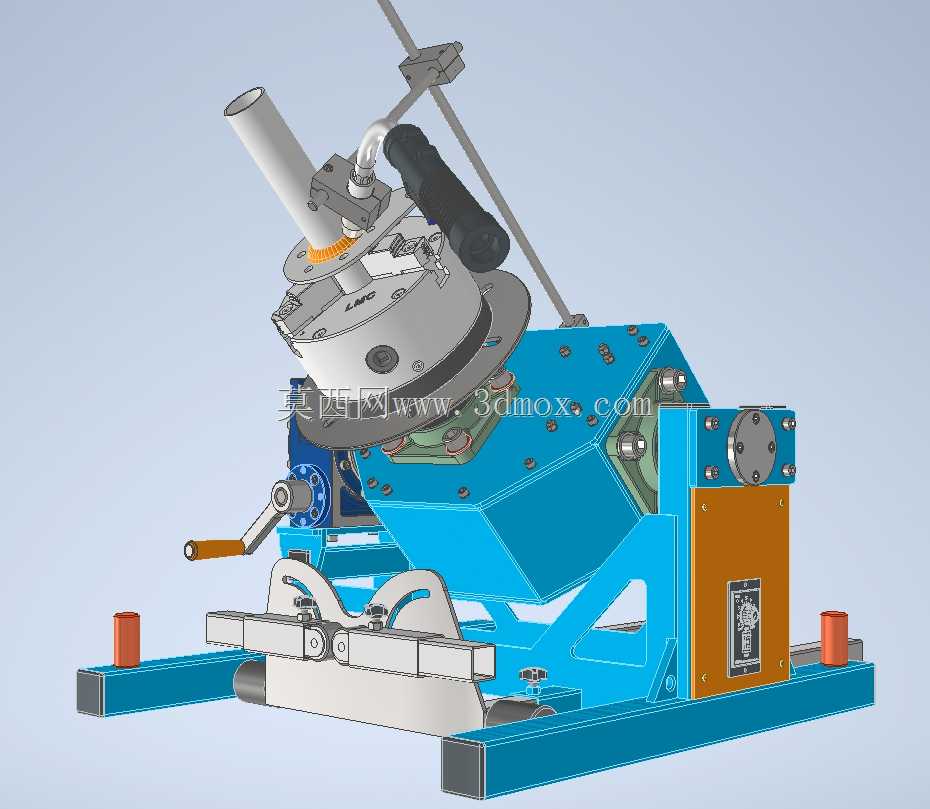

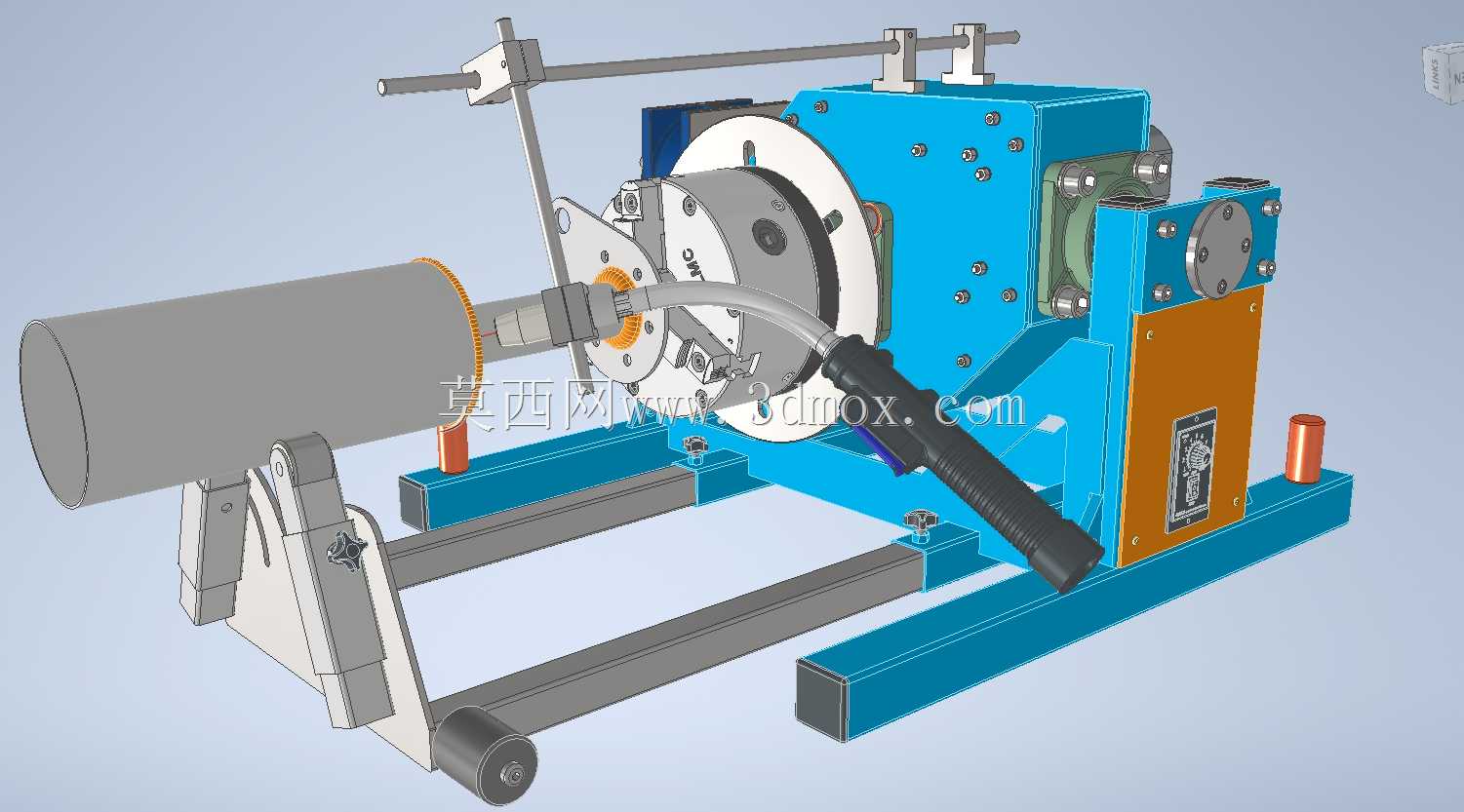

　　这款可倾斜旋转的焊接切割定位装置，主要面向小型五金件加工、非标构件组焊、管材相贯线切割这类需要频繁调整工件姿态的作业场景，在小型机加工车间、五金维修站点、个人DIY加工工坊都能适配，解决常规固定工作台需要人工反复搬动工件、调整焊接角度的痛点，尤其适合环形焊缝、多角度斜切这类对工件姿态有连续调整需求的工序。从功能特性来看，装置核心分为旋转驱动、倾斜调节、工件装夹、机架支撑四个模块，旋转模块采用蜗杆变速结构，输出扭矩足够承载中小型工件，旋转过程转速平稳无卡顿，能满足焊接时匀速转动工件实现连续环缝焊接的需求，也能在切割作业时实现定角度分度停顿，配合手动或自动割炬完成规则轮廓切割。倾斜调节部分采用带锁紧的铰接结构，

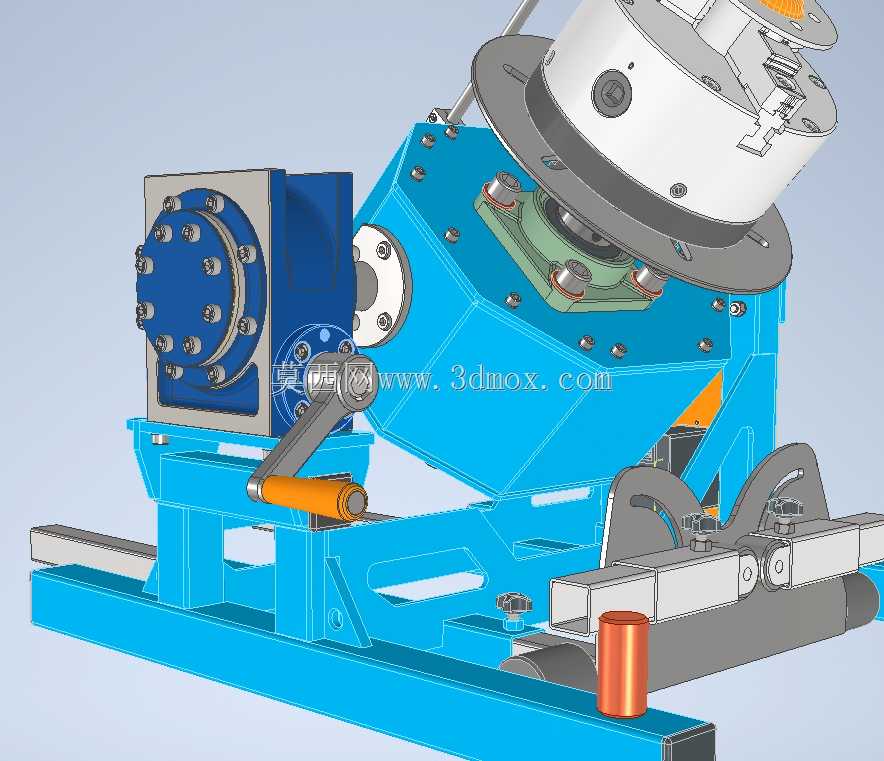

　　可在0到90度区间内任意调整工作台倾角，调整到位后通过侧边的锁紧手柄完成固定，不会在焊接或切割受力时出现角度滑移，针对不同焊缝的仰焊、平焊、立焊位置需求，能快速将工件调整到最便于操作的姿态，减少焊工抬手、俯身的无效动作，降低长时间作业的疲劳度。工件装夹端适配标准三爪卡盘结构，可直接装夹圆形管材、轴类工件，也可通过自制夹具适配异形构件，卡盘的同轴度经过结构校核，旋转过程的径向跳动控制在焊接作业允许的公差范围内，不会出现焊缝偏移、切割轨迹错位的问题。设计思路上充分考虑了DIY制作与低成本改制的可行性，驱动电机选用常规输送设备常用的交流减速电机，供电规格适配车间常用的220V民用工业混合用电场景，电位器调速模块也可从旧输送设备上拆件复用，

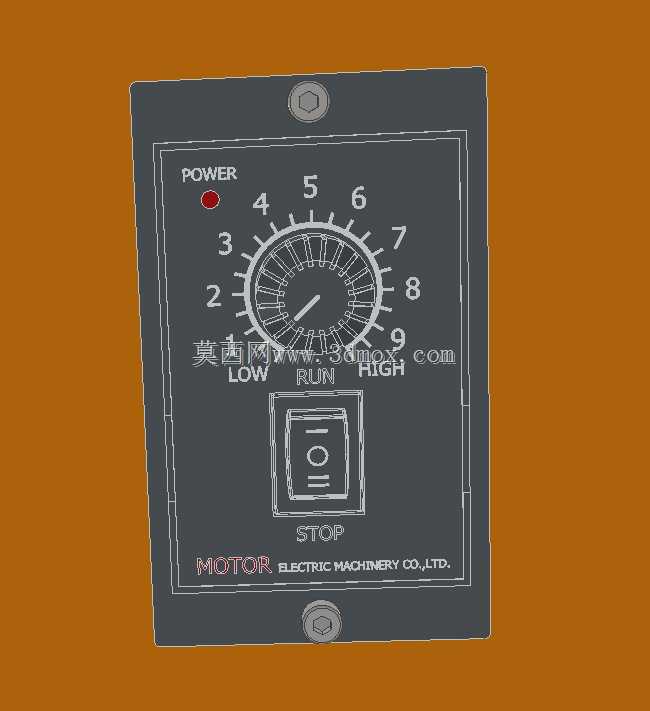

　　降低整套装置的制作成本；机架部分采用型材焊接与板材折弯结合的结构，底部设置横向延伸的支撑脚，支撑脚端部设置可调高度的脚垫，可在不平整的车间地面上调整整机水平，避免旋转过程出现整机晃动。倾斜铰接部位采用加厚连接板与大直径销轴连接，抵消工件装夹后的偏载力矩，避免长期使用后铰接部位出现旷量。从安装边界来看，整机底部支撑的横向跨度控制在一米二以内，纵向深度在八百毫米左右，不需要占用过大的车间场地，工作台面最低高度适配常规站立作业的操作高度，倾斜到最大角度时，工件装夹后的最高点距离地面不超过一米六，不会出现操作时够不到工件的问题；侧边的操作手柄、调速电位器都布置在操作人员站立位置的伸手可及范围内，不需要移步就能完成转速调整、角度锁紧、

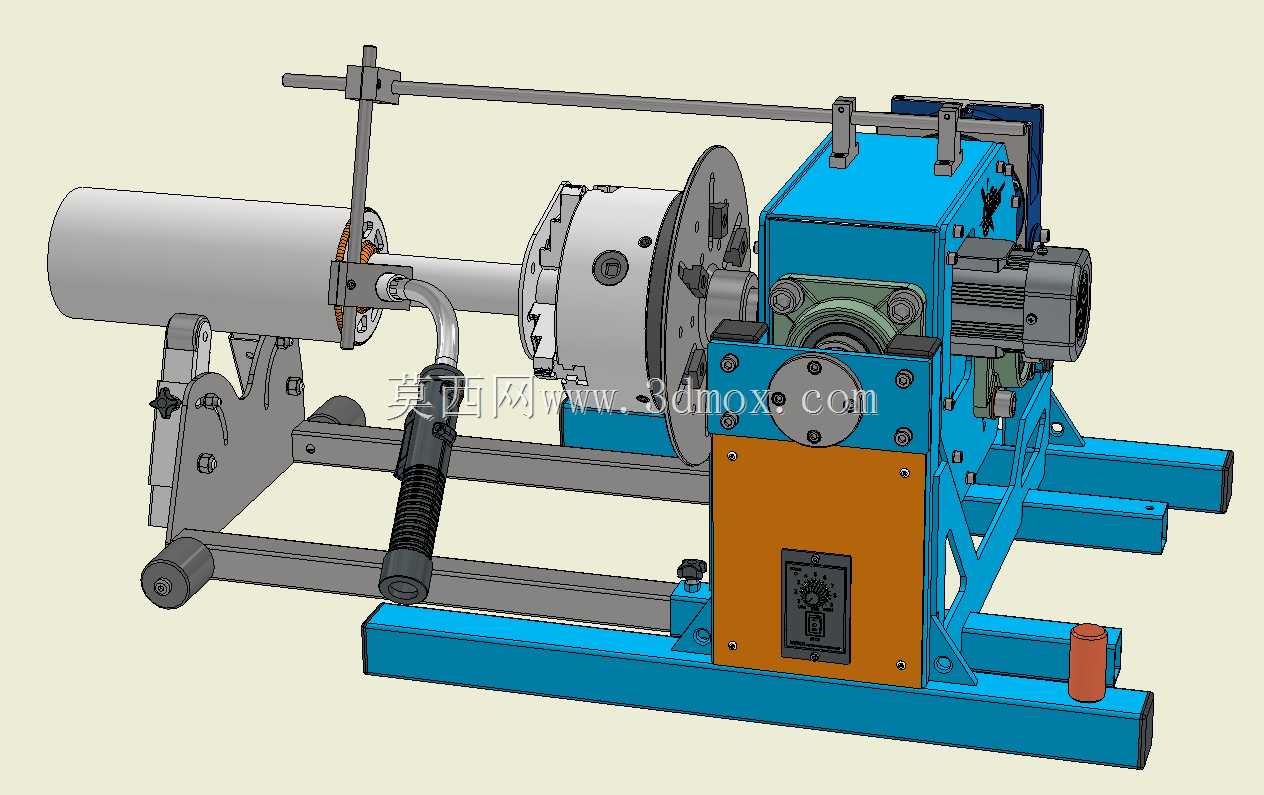

　　转盘启停的全部操作。装置的走线全部内置在机架板材的空腔内，外部没有裸露的线缆，避免焊接飞溅、切割火花烫坏线缆绝缘层，电机部位设置了挡屑板，阻挡打磨、切割产生的金属碎屑进入电机散热缝隙，延长驱动部件的使用寿命。在实际使用中，这套装置既可以配合手工焊炬完成小型筒体的环缝焊接，也能配合等离子割炬完成管材的斜口切割、开孔作业，针对小批量多品种的加工场景，不需要制作专用的焊接工装，仅通过调整转盘的旋转速度与倾斜角度，就能适配大部分规则回转类工件的加工作业，相比市面上的重型焊接变位机，整体结构更轻量化，移动搬运也更方便，适合小型加工场景的灵活使用需求。结构设计时对旋转部分的动平衡做了基础校核，装夹均匀对称工件时，最高转速下也不会出现明显的整机振动，焊接时的弧光稳定性更好，能有效减少焊缝出现气孔、未焊透的概率；倾斜锁紧机构采用摩擦锁紧加机械销定位的双重结构，大负载工况下可插入定位销承担主要载荷，小负载快速调整时仅靠摩擦锁紧即可固定角度，兼顾调节效率与结构可靠性。
