商用立式电热汤桶保温出汤设备结构

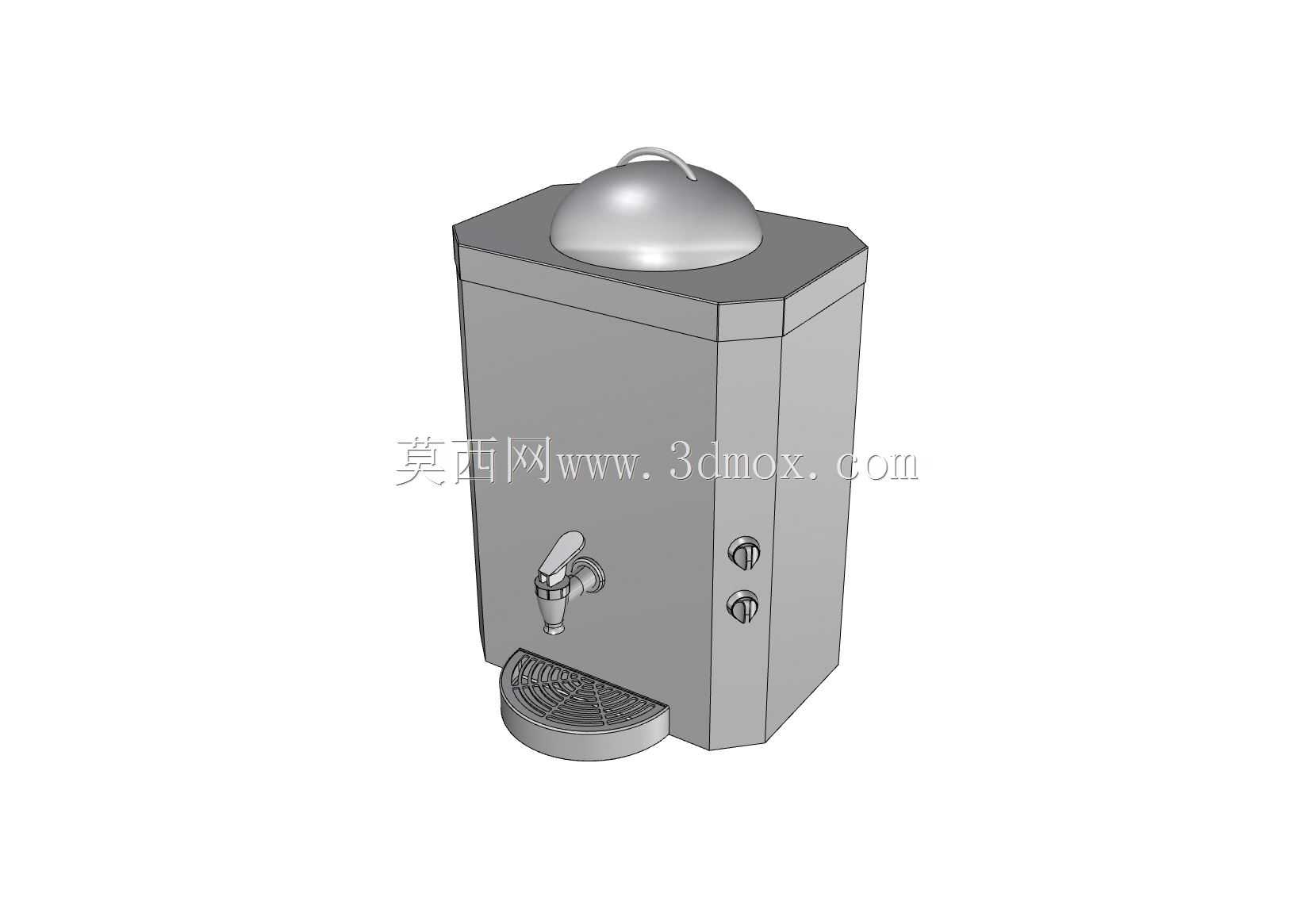

　　这款立式电热储汤设备的三维结构，核心面向连锁餐饮后场、中央厨房配餐线、单位食堂备餐区这类需要长时间恒温储放高汤、粥品、甜品汤底的场景，区别于普通家用烧水壶的短时间煮沸功能，它的设计核心是兼顾大容量储液、持续恒温保温、便捷定量出汤的实际使用需求，避免后厨反复移锅倒汤的操作风险，也能减少汤汁反复敞口加热带来的风味流失与卫生隐患。从结构设计逻辑来看，整体采用立式方型切角的罐体布局，没有做全圆柱造型，是考虑到后厨操作台的空间利用率——方型罐体可以紧贴操作台墙面或者相邻设备摆放，边角做45度切角处理，既避免直角磕碰带来的操作安全隐患，也能减少清洁死角，后厨日常擦拭打理时不会在直角缝残留油污与汤渍。罐体顶部搭配拱型密封盖，盖顶设置一体化提手，

　　盖体与罐口的配合做了台阶式止口结构，盖合后能减少蒸汽外泄，降低保温过程的热量损耗，同时避免后厨操作时杂物掉落进储液腔，拱型盖的内表面做了导水筋设计，蒸汽冷凝形成的水珠会顺着筋条流回罐内，不会顺着罐体外壁流到操作台面上造成积水。罐体正面下部设置按压式出汤阀，阀嘴下方配套可拆卸的接水盘，接水盘表面做格栅沥水结构，接取汤汁时溅出的余液会留在接水盘内，不会直接滴落到台面上，接水盘采用卡扣式固定，日常清洁时可以直接取下倒掉积液、刷洗盘体，不需要拆卸额外固件。出汤阀的操作高度设置在成年人站立操作的手肘舒适区间，接汤时不需要弯腰或者抬手过高，按压式的阀结构不需要旋转拧动，单手就能操作，接汤时另一只手可以扶稳盛汤容器，

　　适配后厨高峰时段快速出餐的操作节奏。罐体侧立面设置两个调节旋钮，分别对应加热功率调节与保温温度调节，旋钮位置避开了出汤操作区，接汤时的蒸汽不会直接熏到旋钮位置，避免操作时被蒸汽烫伤，同时旋钮做了防滑纹理设计，手上沾有少量油污或者水渍时也能顺畅拧动调节。从安装边界来看，这款设备属于台式放置设备，不需要额外做墙面固定或者地面预埋，底部四个支撑脚做了防滑减震处理，放置在平整的不锈钢操作台上就能稳定使用，支撑脚的高度预留了10mm左右的底部间隙，日常清洁台面时可以直接擦拭设备下方的区域，不需要挪动整台设备。罐体的整体容量适配中型餐饮门店的日常备汤需求，内部储液腔做了圆角过渡处理，没有直角焊接缝隙，清洁时可以用长柄刷直接刷洗内壁，

　　不会残留汤渣形成卫生死角。加热组件采用内嵌式安装在罐体下部的夹层内，不直接接触储液腔的汤汁，避免干烧时出现糊底问题，同时夹层内填充保温材料，减少罐体外壳的温度传导，日常运行时外壳温度不会过高，操作人员不小心碰到罐体侧面也不会被烫伤。出汤阀的内部流道做了大口径设计，除了清汤之外，带有少量固体食材的浓汤、粥品也能顺畅流出，不会出现阀口堵塞的问题，阀体内的密封件采用食品级耐温材质，长期接触高温汤汁也不会出现变形、异味的问题。接水盘的承重设计考虑了日常接汤时的意外情况，即使不小心把满勺汤洒在盘上，也不会出现溢水或者盘体变形的问题。整体结构没有多余的外露管线，所有电气走线都隐藏在罐体后侧的夹层内，后侧预留了电源接口与散热间隙，摆放时只需要在墙体与设备后侧预留50mm的散热空间即可，不需要额外预留大面积的检修空间，日常维护只需要定期检查出汤阀的密封件、清洁接水盘与罐体内腔，不需要复杂的拆机操作。
