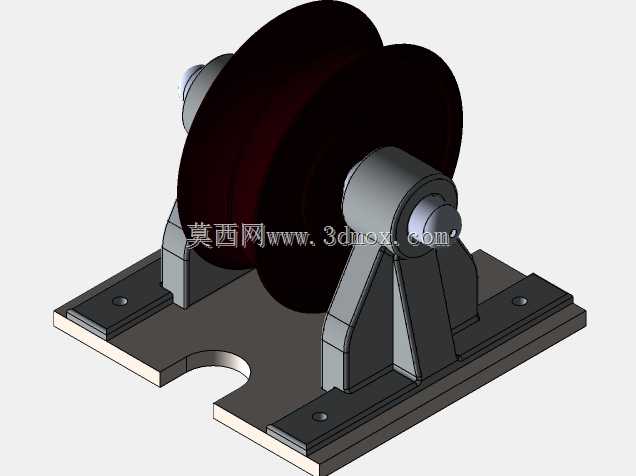

在普通卧式车床的主轴传动链路改造、进给系统动力补配场景中,这类双槽皮带轮支座组件是非常常见的配套传动部件,区别于直接安装在电机轴端的悬臂式带轮,这套组件自带独立安装支座,能够在不改动车床原有床身安装面的前提下,额外拓展出一组动力输出路径,给冷却泵、独立进给机构或者附加的润滑装置提供传动接口。从结构上看,这套组件采用双V型槽带轮设计,两个轮槽的节径存在固定差值,能够在单组输入转速下输出两种不同的传动比,适配不同转速需求的附属部件,轮体本身采用灰铸铁材质的建模逻辑,轮缘做了加厚处理,避免长期张紧状态下出现轮缘开裂,轮毂位置预留了标准平键键槽,和中间的支撑轴采用过渡配合加键连接的方式传递扭矩,不会出现高速运转下的轴轮打滑问题。
支撑部分采用对称式双支座结构,两个支座通过螺栓固定在一体化的安装底板上,支座内部预留了轴承安装位,建模时按照深沟球轴承的标准安装尺寸做了台阶孔设计,轴承外圈和支座孔采用基轴制过渡配合,内圈和支撑轴采用过盈配合,两端加装轴承端盖压紧,既可以防止运转过程中轴承窜动,也能预留润滑脂的存储空间,避免长期运转出现干磨。安装底板的设计充分考虑了CA6140车床床身侧面的安装空间,底板整体做了切边处理,其中一侧开出半圆避让槽,刚好可以避开床身表面的凸起加强筋,四个安装长孔的孔距完全匹配床身原有预留的螺纹孔位置,不需要现场二次打孔攻丝,安装时只需要调整皮带张紧度后拧紧螺栓即可,安装边界控制得非常紧凑,不会和车床原有溜板的移动路径产生干涉。
设计这套结构的时候,首先要核算的是带轮的传动力矩,根据CA6140车床附属机构的最大负载,反推皮带的张紧力,再根据张紧力计算支座的受力变形量,两个支座的立板做了三角形加强筋结构,就是为了抵消皮带张紧带来的侧向弯矩,避免支座长期受力出现倾斜,导致带轮不对中、皮带异常磨损的问题。带轮的槽型按照普通V带的标准截面尺寸设计,槽角做了对应的角度修正,确保皮带和轮槽的接触面积达到设计要求,减少传动过程中的功率损耗。支撑轴的轴肩尺寸严格按照轴承安装的定位要求设计,轴端做了倒角处理,方便装配时轴承顺利压入,不会刮伤轴承内圈的配合面。在实际车间应用场景里,这类独立带轮组件很多时候是用来解决老车床改造时的动力分配问题,
比如给老式CA6140加装数控进给单元的时候,不需要重新设计主轴箱的传动结构,只需要在床身空余位置加装这套带轮组件,通过皮带从主轴端取力,就可以给新增的机构提供稳定的动力输入,相比直接在电机端取力,这种方式的传动转速和主轴转速保持固定比例,更适合需要和主轴动作联动的附属机构。建模过程中所有配合面的尺寸都严格遵循机械设计手册的公差要求,安装孔的位置公差控制在0.1mm以内,确保装配后两个带轮的槽面处于同一平面,皮带运转时不会出现偏磨。整个组件的外形尺寸控制在长220mm、宽160mm、高180mm的范围内,安装后突出床身表面的距离不超过120mm,不会给操作人员的上下工件操作带来阻碍,底板的厚度设置为12mm,采用Q235钢板的材质设定,足够承受传动过程中的振动,不会出现底板共振产生的噪音问题。另外在支座和底板的连接位置,设计了定位销孔,装配时先打定位销再拧连接螺栓,能够保证反复拆装之后的位置精度,不需要重新调整带轮的对中度,日常维护更换皮带或者轴承的时候,拆装效率更高。
- 全部评论(0)
- 模板大小: 364.92 KB
- 售价:5金币
- 下载次数: 6
- 系统要求: SOLIDWORKS
- 软件分类: 机床
