汽车零部件CO2标签焊接定位夹具结构

在汽车冲压零部件的后段焊接工序里，标签类小件的焊接定位一直是容易被忽略却直接影响产线节拍的环节——这类小件本身厚度薄、定位基准小，人工手持焊接时很容易出现标签偏移、焊穿、焊缝位置偏差的问题，既增加后续打磨修正的工时，也容易因为标识位置不符合整车追溯要求造成批量返工。这套CO2标签焊接夹具，就是针对汽车冲压类小零部件的标签焊接工位开发的定位工装，适配车间常规的手工CO2气体保护焊作业场景，不需要额外搭配自动化焊接设备，就能在普通焊接工位上实现稳定的工件定位与焊接作业。

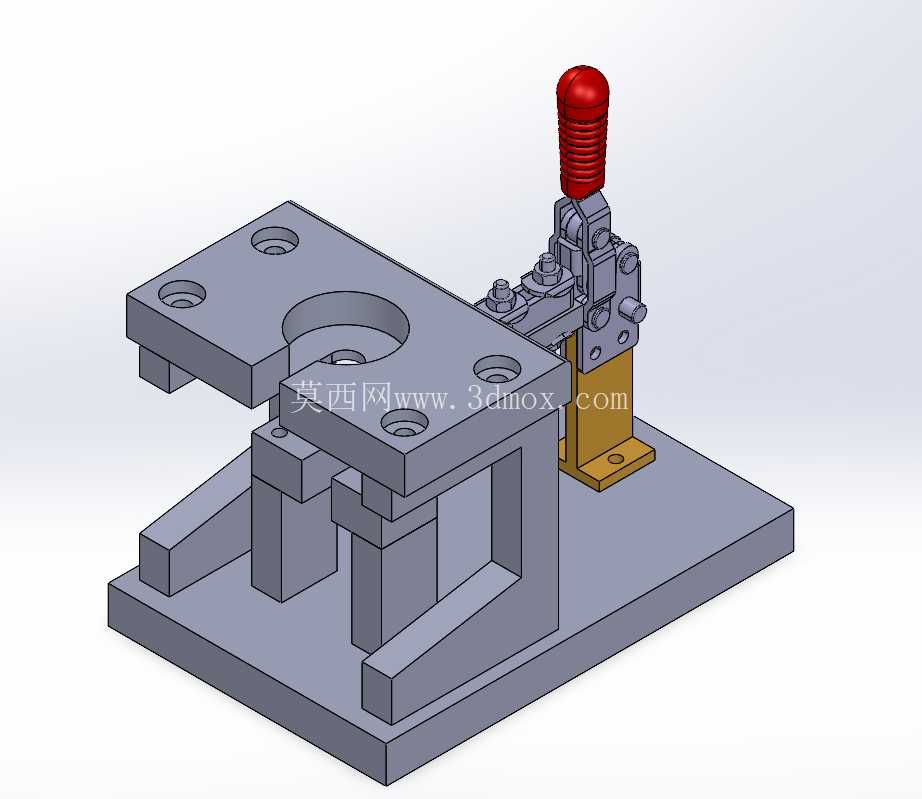

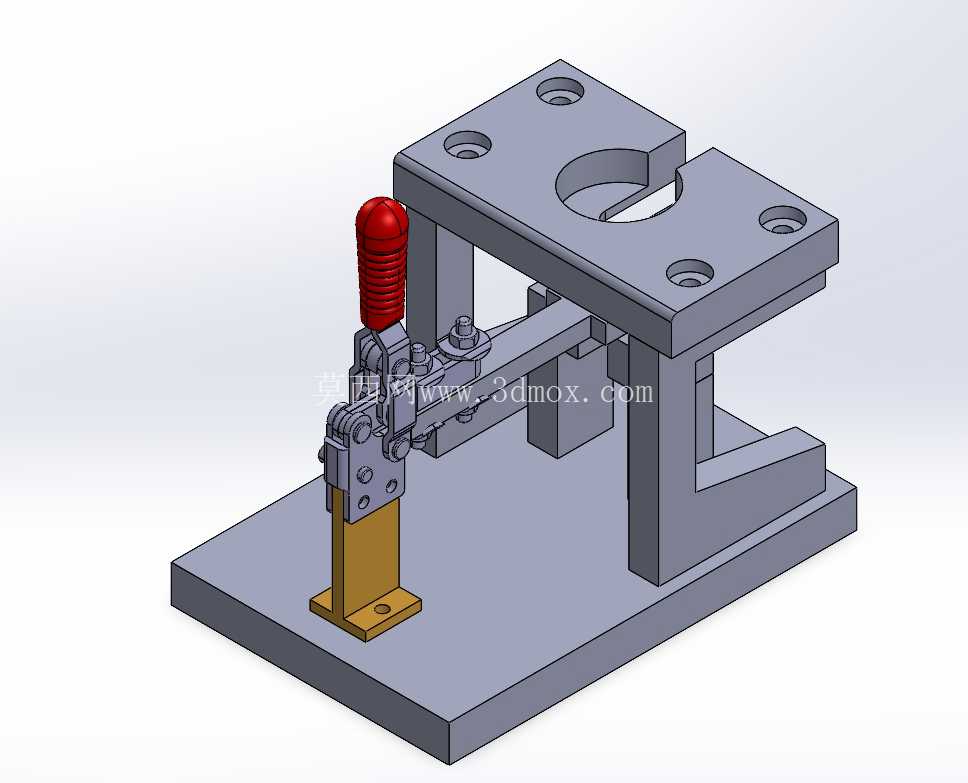

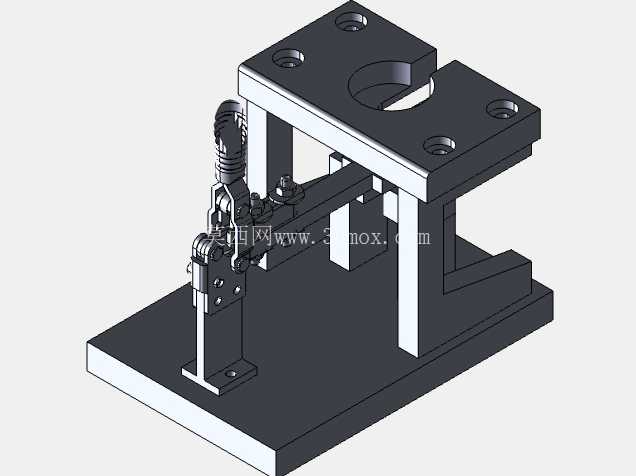

从结构布局来看，整套夹具采用下底板加立柱支撑的框架式结构，底部安装板预留了四个通孔安装位，可直接通过螺栓固定在标准焊接工作台的T型槽上，安装边界适配车间现有通用焊接工位的台面尺寸，不需要对现有工位做额外改造就能直接投用。上部的定位安装板开有带缺口的圆形定位槽，这个槽位是针对待焊接工件的主体轮廓做的仿形设计，工件放置后能通过槽型限制X、Y两个方向的自由度，避免焊接过程中工件出现水平方向的窜动。侧边配置的快速压紧机构采用弹簧复位的压臂结构，压头位置贴有耐高温的绝缘垫片，既可以在工件放置后快速压合限制Z向自由度，也能避免焊接过程中电流通过夹具传导造成的偏弧问题，压臂的开合行程经过测算，操作人员单手就能完成压合与释放动作，单工位上下件的时间可以控制在三秒以内，匹配中小批量冲压件的焊接节拍要求。

设计过程中重点考虑了焊接作业的实际工况：焊接区域周边的结构件都做了避空设计，焊枪的操作空间预留充足，操作人员持焊枪作业时不会和夹具结构发生干涉，标签放置的位置专门设置了微型定位挡边，不需要额外测量就能快速把标签放到指定焊接位置，从根源上减少人工对位的误差。支撑立柱之间的空间做了开放式设计，焊接产生的焊渣可以直接落到下方的接渣区域，不会堆积在定位面上影响后续工件的定位精度，日常清理只需要在班次结束后用毛刷清扫即可，维护难度很低。夹具的所有受力部件都采用常用的45号钢加工，关键定位面做了淬火处理，长期受焊渣飞溅、工件磕碰也不容易出现变形或磨损，正常使用条件下的定位精度可以保持在0.2mm以内，完全满足汽车零部件标签焊接的位置公差要求。

不同于大型自动化焊接工装，这套夹具没有复杂的气动或电动元件，全部采用纯机械结构，不需要连接气源或电源，不管是固定焊接工位还是临时补焊工位都能快速部署使用。针对不同规格的同类型冲压件，只需要更换上部的定位板和调整压头的安装位置，就能快速适配新的工件型号，改制成本低，适配柔性生产的需求。在实际产线验证中，使用这套夹具后，标签焊接的位置不良率从原来的8%左右降到了0.5%以下，单工位的作业效率提升了近40%，同时也减少了操作人员手持工件焊接时被焊渣烫伤的安全风险。夹具的整体高度经过人体工程学优化，操作人员站立作业时手臂自然下垂就能完成上下件和焊接操作，长时间作业也不容易产生疲劳。定位槽的缺口设计是为了方便工件取放，工件焊接完成后只需要抬起压臂，就能顺着缺口方向直接把工件取出，不需要额外的抬升或避让动作，进一步压缩了单件作业的辅助时间。
